Евгений Айсберг - Транзистор?.. Это очень просто!

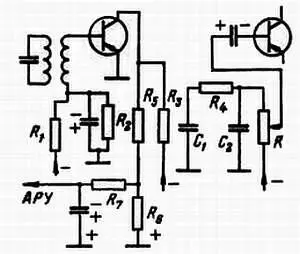

Рис. 123. Схема детектора с транзистором, одновременно усиливающим напряжение АРУ.

Н. — Но это в точности повторяет детектирование на изгибе анодной характеристики электронной лампы! И я прекрасно вижу, что произойдет дальше. Наши односторонние импульсы коллекторного тока создадут на нагрузочном сопротивлении транзистора усиленное напряжение низкой частоты, которое после отфильтровивания цепочкой C 1R 4C 2 высокочастотной составляющей подается на усилитель низкой частоты. Между выходом фильтра и входом усилителя низкой частоты ты поставил потенциометр для ручной регулировки громкости.

Л. — Правильно! Кроме того, ты можешь отметить наличие резистора R 6 , который вместе с резистором R 5 образует делитель выходного напряжения детектора. С этого делителя через резистор R 7 снимается регулирующее напряжение на базы транзисторов, управляемых цепью АРУ.

Н. — Как я вижу, это регулирующее напряжение действительно усиливается. И если мы говорим о детектировании, то я хотел бы спросить тебя, можно ли осуществить с помощью транзистора регенеративный детектор, — то самое устройство, которое всегда меня восхищало своей чрезвычайно высокой чувствительностью.

Л. — Конечно, да. Для этого достаточно подать во входную цепь часть усиленной энергии из выходной цепи детектора. Само собой разумеется, нужно, чтобы…

Н. — …напряжение обратной связи находилось в фазе с входным напряжением. В противном случае мы создадим отрицательную обратную связь и вместо повышения усиления снизим его.

Л. — Необходимо соблюдать и еще одно условие: связь между входной и выходной цепями не должна превышать определенной нормы, иначе…

Н. — …наш регенераторный детектор превратится в генератор высокой частоты, и его звучание создаст интерференционные свисты в расположенных поблизости приемниках.

Л. — Это происходит тогда, когда из выходной, цепи во входную подается энергии больше, чем поглощается входной цепью. Ты знаешь, Незнайкин, что генератор высокой частоты не всегда является причиной разногласий с соседями. В надлежащем исполнении именно такой генератор позволяет осуществлять преобразование частоты в супергетеродином приемнике.

Н. — Я в восторге от того, что ты занялся последним «белым пятном» на моей географической карте. Предполагаю, что характерная для транзисторов гибкость позволит сделать большое количество различных схем гетеродинов.

Л. — И ты не ошибаешься. Действительно, колебательный контур можно включить либо в цепь коллектора, либо в цепь эмиттер — база, заземлить можно или эмиттер, или базу, подавая напряжение обратной связи соответственно на базу или на эмиттер. Наконец, можно сделать гетеродин только с одной катушкой, которая одновременно будет входить в колебательный контур и служить для создания обратной связи.

Н. — Если позволишь, то я попытаюсь составить одну простую схему гетеродина (рис. 124). Я включу настраивающийся контур в цепь коллектора; катушка L 1 этого контура связана с катушкой L 2 , сигнал с которой через конденсатор С 2 подается на базу транзистора, а смещение базы обеспечивается резистором R . Будет ли моя схема генерировать?

Рис. 124. Схема генератора с колебательным контуром в цепи коллектора и с катушкой обратной связи в цепи базы.

Л. — Вне всякого сомнения, если ты правильно сориентируешь направление витков катушек.

Н. — Как, не прибегая к практической проверке, установить, выполнено ли это условие?

Л. — Вспомни схему индуктивной трехточки, транзисторный вариант которой я для тебя приготовил (рис. 125). Как ты видишь, на пути от коллектора к базе ток протекает по виткам катушки всегда в одном направлении. Примени это правило к изображенной тобой схеме (рис. 124). Если в катушке L 1 ток, идя от коллектора к отрицательному полюсу, протекает по виткам в направлении движения часовой стрелки, то сделай так, чтобы в катушке L 2 по пути от отрицательного полюса к базе ток протекал по виткам в этом же направлении.
