Евгений Айсберг: Транзистор?.. Это очень просто!

ВАГОНЫ И ПОЕЗДА

Этой последней беседой заканчивается путешествие наших друзей по чудесной стране транзисторов. Последняя встреча позволит Любознайкину и Незнайкину применить приобретенные знания для объяснения полной схемы радиоприемника на транзисторах. Основываясь на известных уже понятиях, наши друзья обсуждают прекрасные перспективы будущего, открывающиеся перед транзисторами.

Содержание:Полная схема приемника. Ферритовая антенна. Разнообразные применения транзисторов. Преобразователь постоянного тока. Будущее транзисторов.

Незнайкин. —Не удивляйся, Любознайкин, тому, что я играю игрушечным электрическим поездом. Он предназначен для моего маленького племянника, и я проверяю исправность телеуправления и стрелок.

Любознайкин. — Да, именно это говорят отцы, дарящие своим сыновьям электрический поезд, потому что они не осмеливаются признать, как это забавляет их самих… Но ты испортишь своего племянника. Какое разнообразие вагонов! Пассажирские вагоны всех классов, спальные, вагон-ресторан, вагоны-холодильники, цистерны, платформы; к чему бы это?..

Н. — Это позволяет получать бесконечное количество различных железнодорожных составов.

Л. — Точно так же изученные нами схемы различных каскадов на транзисторах позволяют составлять бесчисленное множество разных радиоприемников. Невозможно рассмотреть их все. Но если ты хочешь, мы в качестве примера разберем одну полную схему, состоящую из вагонов… я хотел сказать, из следующих каскадов: преобразователя частоты, как на рис. 127; двух каскадов усиления промежуточной частоты, как на рис. 116, но с отводами в первичной обмотке, чтобы уменьшить затухание, вносимое в контур предшествующим транзистором; детектора, как на рис. 120; двух каскадов низкой частоты на резисторах, как на рис. 91; оконечного двухтактного каскада, как на рис. 102.

Прошу тебя внимательно рассмотреть эту схему (рис. 129, а, б ), по которой с некоторыми отличиями в деталях собрано большинство портативных радиоприемников, нарушавших твой покой на пляже. Видишь ли ты в ней что-нибудь, что могло бы тебя заинтересовать?

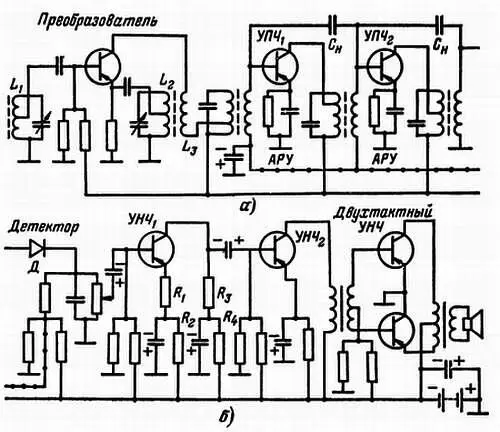

Рис. 129.Типовая схема портативного радиоприемника на транзисторах, составленная из рассмотренных ранее каскадов. На схеме не указаны номиналы резисторов и конденсаторов, так как они зависят от типов применяемых транзисторов.

Н. — Меня заинтриговало то, чего я не вижу, а именно — антенны.

Л. — B радиоприемнике ее нет. Входная катушка L 1 намотана на длинный ферритовый стержень, концентрирующий энергию электромагнитных волн и выполняющий функции антенны.

Н. — Очевидно, диаметр такой катушки должен быть значительным, чтобы подобно рамочной антенне собирать достаточную энергию?

Л. — Нет, так как феррит представляет собой магнитную керамику с высокой проницаемостью, он как бы вдыхает в себя все находящиеся поблизости магнитные поля, благодаря чему небольшая катушка, диаметр которой не превышает сантиметра, может иметь такую же восприимчивость, как большая рамочная антенна. Феррит обладает также эффектом направленности, что заставляет соответствующим образом ориентировать портативные приемники и повышает их избирательность, ибо снижает влияние помех, поступающих с других направлений. Обрати внимание, Незнайкин, на то, что вместо одной катушки (а также и вместо катушек гетеродина L 2 и L 3 ) обычно устанавливают несколько катушек с переключателем, причем каждая из катушек соответствует определенному диапазону волн. Поэтому мы имеем две катушки в приемниках, рассчитанных на прием длинных и средних волн. А если необходимо принимать и короткие волны, то добавляют третью катушку, соединенную с небольшой штыревой антенной, потому что прием, коротких волн на ферритовую антенну не дает хороших результатов. Есть ли для тебя еще какие-либо неясные моменты?
