Евгений Айсберг - Транзистор?.. Это очень просто!

Л. — … и поэтому он хуже будет воспроизводить звук, так как полоса пропускания станет более узкой и мы лишимся высоких звуков при приеме сильных сигналов.

Н. — Я понял твой метод, Любознайкин, который состоит в том, чтобы создавать себе трудности, а затем устранять их как бы по мановению волшебной палочки. Так будь любезен и взмахни своей волшебной палочкой.

Л. — По правде говоря, тебе следует удовлетвориться компромиссом, так как нелегко устранить все недостатки, которые я тебе указал. Для этой цели можно усилить действие регулятора, воздействуя одновременно на затухание настроенного контура, с тем чтобы повысить это затухание, когда сигналы становятся более сильными. Вот очень ловко придуманная схема, позволяющая это сделать (рис. 119). Ты найдешь здесь тот же способ управления усилением при помощи постоянной составляющей напряжения детектированных сигналов, которое прикладывается к базе транзистора. Но, кроме того, ты неожиданно для себя обнаружишь в схеме необычайный диод Д , включенный между выводом одного из входных контуров и резистором развязки R 5 в цепи коллектора. Попробуй проанализировать его значение.

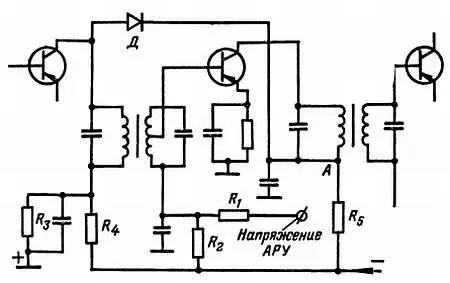

Рис. 119. Схема усиленной АРУ с диодом Д, вносящим переменное затухание в первый колебательный контур.

Н. — Хорошо. Допустим, что принимаемые сигналы становятся сильнее. Напряжение, поступающее через резистор R 1 на базу второго транзистора, будет делать базу менее отрицательной, и ток эмиттера этого транзистора уменьшится. Ток коллектора также уменьшится. Значит, уменьшится падение напряжения, создаваемое этим током на резисторе R 5 . Это приведет к тому, что точка А станет более отрицательной и пропускаемый диодом Д ток увеличится, потому что прикладываемое к диоду в прямом направлении напряжение возрастет. Вот и все…

Л. — Нет, это не все. Потому что цепь, в которую входит диод, как ты видишь, шунтирует наш первый настроенный контур. Тот факт, что ток в этой цепи увеличивается, означает, что ее сопротивление уменьшается. Следовательно, эта цепь вносит в первый колебательный контур затухание, увеличивающееся при приеме сильных сигналов.

Н. — Я понял в чем дело! Для сильных сигналов, когда внутренние сопротивления транзисторов повышаются, ты искусственно ввел здесь сопротивление, которое уменьшается. И, таким образом, мы одним изменением компенсируем другое. Кроме того, возросшие потери в контуре снижают усиление, что усиливает действие АРУ.

Л. — Незнайкин, мне кажется, что скоро ты будешь обучать меня теории транзисторов…

Теперь Незнайкин знает, как транзисторы могут усиливать сигналы высокой, промежуточной и низкой частоты. Но он еще находится в неведении, как осуществляется переход от одной частоты к другой. Поэтому Любознайкин открывает ему здесь тайны преобразования частоты и детектирования. Попутно он рассмотрит некоторые схемы генераторов на транзисторах.

Содержание:Диодное детектирование. Практические схемы. Детектирование с помощью транзистора. Регенеративный детектор. Схемы генераторов. Преобразование частоты с отдельным гетеродином и при помощи одного транзистора.

Незнайкин. — В эпоху, когда на карте Луны для нас больше нет секретов и белых пятен, я помимо своей воли думаю о тех картах, на которых белые пятна «неизведанных земель» были отрадой наших дедов и предоставляли полную свободу воображению Жюля Верна.

Любознайкин. — Я прекрасно вижу, к чему ты клонишь. В цепочке каскадов; составляющей радиоприемник, для тебя осталось два белых пятна: преобразование частоты и детектирование. Мы восполним этот пробел довольно легко, тем более что здесь ни одна западня не поджидает нас и ты практически знаешь, как осуществляется детектирование с помощью диода.
