Н. — Это значит, что они пропускают всю полосу модулирующих частот, но очень сильно ослабляют все частоты вне этой полосы.

Л. — Да, Незнайкин. Ты не забыл, что это наилучший способ решить противоречие между высокой избирательностью и верным воспроизведением музыки.

Н. — Я все больше убеждаюсь, что если заводы, выпускающие катушки индуктивности, правильно выполняют свою работу, то я не столкнусь ни с какими трудностями при реализации своих каскадов высокой и промежуточной частоты.

Л. — Я вынужден охладить твой пыл. В транзисторе имеется скрытая опасность, которая может причинить немало неприятностей.

Н. — Ну так что же, я предпочитаю сражаться с открытым забралом. Что же представляет собой эта твоя новая ловушка?

Л. — Это внутренняя емкость между коллектором и базой. Если на входе и на выходе ты имеешь контуры, настроенные на одну частоту, то этой емкости (которая может быть порядка нескольких десятков пикофарад) достаточно, чтобы образовать между контурами связь, превращающую мирный транзистор в генератор высокочастотных колебаний.

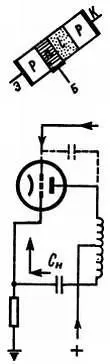

Н. — Вспомни, что для предотвращения подобных связей, возникающих из-за емкости между анодом и сеткой в лампах-триодах, между этими электродами устанавливают экранирующую сетку, на которую подается постоянный потенциал, я подозреваю, что так же поступают и в транзисторах.

Л. — В некоторой мере ты прав: так устроены транзисторы p-n-i-p , о которых мы уже говорили. Слой беспримесного полупроводника ( i ) в определенном смысле играет роль экрана, снижающего емкость база — коллектор. В дрейфовых моделях транзисторов также имеется зона, удаляющая коллектор от базы. А при работе с обычными транзисторами для предотвращения самовозбуждения используют метод, предложенный для высокочастотных схем на лампах еще до изобретения тетродов.

Этот метод заключается в нейтрализации паразитной емкости путем приложения на управляющий электрод напряжений такой же амплитуды, но в противофазе. В ламповых схемах для этого использовался маленький «нейтродинный» конденсатор, который часть усиленного напряжения передавал на сетку в противофазе.

Н. — По-моему, это своего рода обратная связь, и в транзисторных схемах она должна подаваться на базу. Но как в этих условиях выполнить требование о противофазе? Нужно ли включать специальный фазоинверторный каскад?

Л. — К чему такие усложнения? Всегда можно найти точку, где напряжение будет в противофазе по отношению к напряжению на коллекторе. В случае трансформатора с ненастроенной вторичной обмоткой один из выводов этой обмотки и является такой точкой (рис. 116).

Рис. 116. Конденсатор С нслужит для нейтрализации действия внутренней емкости коллектор — база.

Н. — Следовательно, его просто соединяют с базой через конденсатор С н , емкость которого подобрана так, чтобы напряжения имели ту же амплитуду, что и напряжения, проходящие через емкость коллектор — база. А почему нельзя применять этот же способ с трансформатором, у которого вторичная обмотка тоже настроена? Разве у него на одном из выводов вторичной обмотки не появляется напряжение с фазой, противоположной напряжению на первичной обмотке?

Л. — Увы, нет! После настройки вторичной обмотки напряжение на ее концах сдвинуто по фазе только на четверть периода. Это несколько усложняет дело, и для получения нейтрализующего напряжения приходится применять небольшую вспомогательную обмотку. Однако вместо нее можно сделать у первичной обмотки вывод для соединения с отрицательным полюсом источника питания. Тогда конец первичной обмотки, расположенный по другую сторону от части, соединенной с коллектором, будет иметь напряжение в противофазе с напряжением на коллекторе. И нам остается только сиять это напряжение и приложить его через конденсатор С н к базе (рис. 117).
