Евгений Айсберг - Транзистор?.. Это очень просто!

А теперь я хочу просить тебя об одном одолжении. Я хотел бы собрать усилитель на транзисторах для своего портативного радиограммофона. Мог бы ты начертить мне практическую схему его оконечного каскада? Я хочу иметь достаточно мощный двухтактный усилитель.

Л. — Вот схема, которую ты просишь, Незнайкин (рис. 108). Достаточно ли она ясна для тебя?

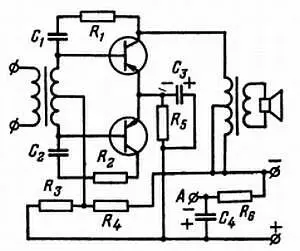

Рис. 108. Практическая схема двухтактного каскада с отрицательной обратной связью и температурной стабилизацией. Резистор R 6и конденсатор С 4образуют развязку цепей питания предшествующих каскадов.

Н. — Боже мой, на первый взгляд она совершенно классическая. Входной трансформатор… Параллельная обратная связь для каждого транзистора, осуществленная включением между коллектором и базой последовательно соединенных цепочек R 1C 1 и R 2C 2 . Смещение задается делителем напряжения R 3R 4 . Резистор R 5 служит для ослабления влияния температуры; он блокирован конденсатором С 3 … Все это стало для меня уже совершенно обыденным. Однако какую роль играет в схеме развязка, состоящая из резистора R 6 и конденсатора С 4 ?

Л. — Принимая во внимание значительные изменения тока, отбираемого от источника питания мощными транзисторами в режиме В , целесообразно развязать этот источник, чтобы предотвратить реакцию на предыдущие каскады. Такова роль R 6 и С 4 , к которым в точке А присоединяются коллекторные цепи каскадов, предшествующих выходному. Удовлетворен ли ты моим ответом?

Н. — Вполне, и я спешу приняться за работу. Поэтому позволь мне раскланяться с тобой.

Подробный анализ усиления колебаний звуковой частоты, который явился предметом предшествующих бесед, значительно облегчил задачу Любознайкина. Теперь он объяснит Незнайкину методы усиления колебаний высокой частоты. Он покажет, чем соответствующие транзисторные схемы похожи на ламповые и чем отличаются от них. В заключение он рассмотрит устройство автоматической регулировки усиления, используемое в усилителях промежуточной частоты на транзисторах.

Содержание:Граничная частота. Межкаскадная связь с помощью колебательных контуров. Затухание. Каскады высокой и промежуточной частоты. Емкость коллектор — база. Схема нейтрализации. Автоматическая регулировка усиления. Изменения внутренних емкостей и сопротивлений транзистора. Усиленная автоматическая регулировка усиления.

Незнайкин. — Ты, очевидно, видишь, Любознайкии, что я одновременно горд и счастлив; горд, что успешно собрал первую — свою схему на транзисторах, и счастлив, что в моем чемодане с радиограммофоном имеется этот миниатюрный усилитель, который при более чем скромном аппетите дает громкое и чистое звучание.

Любознайкин. — Я очень рад, что ты сумел применить полученные на практике знания. Вот ты и удовлетворен нашими занятиями.

Н. — По правде говоря, не совсем, так как я хотел бы использовать свой усилитель не только со звукоснимателем, но также и в качестве низкочастотной части радиоприемника. Однако я не знаю, как сделать каскады, предшествующие усилителю низкой частоты.

Л. — Ну вот, познакомив тебя с усилителями низкой частоты, я стал жертвой обстоятельств и теперь должен рассказать тебе о каскадах высокой и промежуточной частоты, а также, разумеется, о преобразовании частоты и детектировании, потому что приемник на транзисторах практически имеет ту же «анатомию», что и приемник на лампах. Так начнем с усиления по высокой частоте.

Н. — Я знаю, что это слабое место транзисторов, потому что, как ты мне сказал, их усиление снижается при повышении частоты.

Л. — Правда, в справочных данных по транзисторам указывают граничную частоту. Это частота, при которой усиление по току падает до 70 % своего значения на низкой частоте. Но это не мешает в ряде случаев использовать эти транзисторы на высоких частотах, смирившись с известным снижением усиления. Благодаря совершенствованию технологии предельная рабочая частота транзисторов непрерывно повышается. И в наши дни усиление токов с частотой в несколько сотен мегагерц, соответствующих метровым и дециметровым волнам, применяемым для телевидения и радиовещания с частотной модуляцией, не представляет больше проблемы.
