Евгений Айсберг - Транзистор?.. Это очень просто!

Н. — Как? Ведь сигнал — это переменный ток, а смещение — постоянный.

Л. — Ты знаешь превосходное средство для превращения переменного тока в постоянный: это выпрямитель. Именно его и применяют, чтобы получить переменное смещение.

Вот практическая схема усилителя с «плавающей» рабочей точкой (рис. 100). Ты видишь, что усиленные сигналы, снимаемые с дополнительной обмотки выходного трансформатора, выпрямляются с помощью полупроводникового диода Д ; они создают на выводах резистора R падение напряжения, которое делает точку X более или менее отрицательной. Конденсатор С сглаживает пульсации выпрямленного напряжения, так что его величина соответствует среднему значению усиливаемого сигнала.

Рис. 100. Выходной каскад с плавающей точкой смещения. Цепь автоматической регулировки смещения при увеличении амплитуды сигналов позволяет повысить напряжение смещения.

Н. — Да, это напоминает мне схему АРУ. Там мы тоже встречали конденсатор, который вместе с резистором придавал схеме АРУ инерционность подобно маховику-регулятору.

Л. — Сравнение весьма удачное, хотя наше устройство напоминает не столько обычную АРУ, сколько АРУ, работающую «наизнанку». Здесь тоже амплитудные изменения усиленных напряжений выпрямляются, после чего используются для управления смещением на входе. Действительно, напряжение прикладывается к общей точке резисторов R 2 и R 3 , которые соединяют базу с отрицательным полюсом источника питания. Правильный выбор сопротивлений трех резисторов позволяет сделать смещение пропорциональным амплитуде сигналов. Таким образом, база становится здесь тем более отрицательной, чем сильнее сигналы. Но в отличие от знакомой тебе АРУ в ламповых приемниках увеличение отрицательного смещения в цепи базы транзистора структуры р-n-р не запирает его, а еще более открывает, увеличивая токи базы и коллектора.

Н. — Твоя схема с плавающей точкой смещения мне очень нравится. Когда я буду собирать приемник на транзисторах, то непременно поставлю на выходе прекрасный двухтактный каскад с этим устройством, дающим скользящее напряжение смещения.

Л. — В двухтактной схеме, мой дорогой Незнайкин, можно сделать лучше: ты можешь приложить там постоянное смещение, достаточно малое, чтобы в состоянии покоя ток был почти равен нулю.

Н. — Не хочешь ли ты этим сказать об усилении в режиме В ? В ламповых схемах это соответствует работе на нижнем изгибе анодно-сеточной характеристики.

Л. — Да, как раз о режиме В я и хотел поговорить с тобой. Ты должен выбрать для точки Р место, соответствующее очень небольшому, но не нулевому значению коллекторного тока, так как, если ты уйдешь слишком далеко, слабые сигналы окажутся на нелинейной части характеристики (рис. 101).

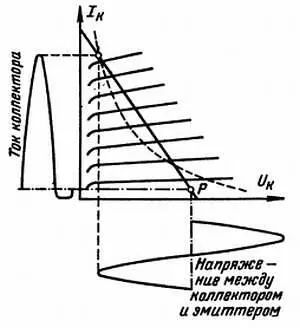

Рис. 101. В режиме Врабочая точка переносится ближе к нижнему концу нагрузочной прямой, что позволяет прилагать сигналы с амплитудой, вдвое большей, чем в режиме А. Форма коллекторного тока, как это показано, сильно искажена.

Н. — Я вижу, что здесь полупериоды, которые повышают напряжение базы, вызывают значительное увеличение коллекторного тока, тогда как полупериоды с обратным направлением лишь незначительно изменяют его величину. В результате мы имеем чудовищные искажения.

Л. — Они не позволили бы применять один транзистор в режиме В . Но если ты поставишь два транзистора по двухтактной схеме, то равномерно распределишь между нами работу: один возьмет на себя положительные полупериоды, а другой — отрицательные. Благодаря симметричности схемы искажения, вносимые каждым транзистором, нейтрализуются искажениями другого транзистора.
