Очень важный момент — поляризация волны, о которой мы говорили выше. Передающие антенны ДВ и СВ радиостанций излучают вертикально-поляризованную волну, у которой электрическая составляющая вертикальна, поэтому для ее приема дипольные антенны нужно располагать вертикально. Другой интересный и, возможно, для кого-то печальный вывод можно сделать, рассчитав реальные размеры симметричных вибраторов. Оказывается, только вибраторы УКВ-диапазона могут помещаться в городской квартире. Антенны же для приема волн КВ и уж тем более СВ и ДВ диапазонов имеют очень большие размеры. Поэтому их выносят на улицу, располагая на крыше дома, между домами, между деревьями. Радиовещатели, работающие в этих диапазонах, зная, какая антенна нужна для качественного приема, решили «не издеваться» над слушателями, а просто увеличили мощность своих передающих станций. Коротковолновики-любители не могут произвольно наращивать мощность своих станций до бесконечности, поэтому они просто вынуждены выносить на крыши своих домов тщательно изготовленные крупногабаритные антенны.

В памяти одного из авторов этой книги осталась история, свидетелем которой он был на протяжении десятка лет, совершая выезды на дачу. Напротив железнодорожной станции стоял высокий многоквартирный жилой дом. В ожидании поезда ничего не оставалось, как изучать окрестности, в том числе и заглянуть на крышу этого дома. Так вот, на крыше сначала была протянута горизонтальная проволока полуволнового диполя, потом ее сменил примерно десятиметровый куб на мачте, позже вместо куба появилась плоская решетка. Скорее всего, коротковолновик-любитель, живший в доме, по мере возрастания знаний и возможностей повышал эффективность своей аппаратуры.

Действующая высота полуволнового вибратора рассчитывается по формуле:

h d= λ/ π

Внутреннее сопротивление ( Z a ) этого вида антенны составляет 73 Ом. Оно несет чисто активный характер и согласуется со стандартным входным сопротивлением 75 Ом. Диаграмма направленности этой антенны — слабо выраженная. Она имеет вид «восьмерки» и показана на рис. 10.22.

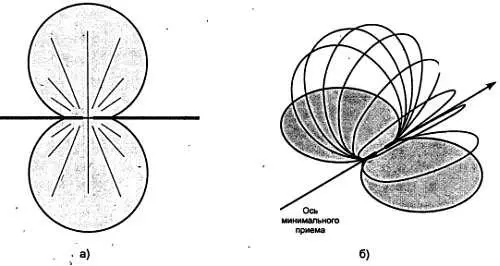

Рис. 10.22. Диаграмма направленности симметричного вибратора:

а— на горизонтальной плоскости; б— в объеме на поверхности Земли

Другая — тоже часто встречающаяся разновидность антенны — несимметричный вибратор , рис. 10.23. Рисунок дает общее представление, так сказать, идею антенны.

Рис. 10.23. Несимметричный вибратор

Основные электрические характеристики несимметричного вибратора в значительной степени зависят от конкретной конструкции. О некоторых из них мы поговорим чуть позже, а сейчас обсудим новый термин, появившийся в нашем рассказе, — заземление .

Для появления в цепи электрического тока, необходимо, чтобы цепь замкнулась. В симметричном вибраторе она замыкается электромагнитной волной между плечами антенны. А вот в несимметричном вибраторе мы имеем только одно плечо. Где же другое? А другим плечом может с успехом служить… поверхность Земли!

Мы уже знаем, что земная поверхность имеет свойство проводить электрический ток, так как в ее составе есть ионы солей, металлы, вода. Конечно, электропроводность почвы намного хуже электропроводности металлов, но ее вполне достаточно для организации второго плеча антенны, предназначенной для приема радиовещательных станций. Почти даром нам удастся вдвое сократить длину диполя!

Если читатель живет в загородном доме, ему не составит большого труда изготовить хорошее заземление. Делается это очень просто: берется ненужное металлическое изделие с большой площадью поверхности, например корыто. К изделию прикручивается болтом или припаивается проводник (например, экранная оплетка от отслужившего свой срок телевизионного кабеля). Затем изделие закапывается на глубину примерно 1 м. Перед тем как закопать корыто, лучше посыпать его поваренной солью и древесным углем (из печки) для улучшения электропроводности (рис. 10.24, а ).

Если же читатель живет в городской квартире, да еще и на одном из последних этажей высотного дома, то тащить провод заземления в квартиру будет сложно. Мало того, прилегающая территория может быть просто заасфальтированной. Но не огорчайтесь, вы не останетесь в стороне от радиоприема на несимметричный вибратор, хотя ситуация с заземлением в городской квартире сложнее. Вот что пишет в отношении заземления известный уже нам В. Т. Поляков [9]: «Неплохим заземлением служат трубы центрального отопления. Они хоть и изолированы, но в современных многоквартирных домах электрически соединяются с общим контуром заземления дома. В любом случае разветвленная тепловая сеть служит отличным противовесом антенне. К газовым трубам подключаться запрещается».
