По существующим нормам техники безопасности использование труб центрального отопления в качестве заземлителей вообще-то недопустимо. И вот почему. Все соединения труб выполняются не сваркой, а разъемными, к тому же, если неожиданно кто-то начнет менять у себя в квартире батарею, электрический контакт точно нарушится. Мы намереваемся использовать заземление не в качестве защитной меры, предотвращающей от поражения электрическим током, а для приема. Поэтому наиболее близким вариантом, рекомендуемым радиолюбителям, следует считать металлическую канализационную трубу. Она выполняется сварной, и, даже если не будет контачить с землей, все равно ее протяженности будет достаточно. Нужно зачистить трубу до металла с помощью наждачной бумаги в месте подключения, убрав краску и окислы. Затем можно надеть на зачищенное место металлический хомут, изготовленный самостоятельно из металлической полоски или приобретенный в автомагазине (такие хомуты используются для крепления шлангов). Теперь трубу и хомут можно покрасить, оставив незащищенным только место, куда будет крепиться проводник (рис. 10.24, б ).

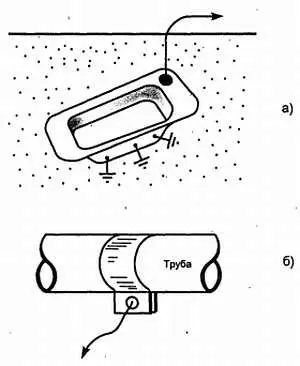

Рис. 10.24. Заземление радиоприемника:

а— в загородном доме; б— в городской квартире

Наиболее искушенные читатели могут вспомнить, что нулевой проводник в подавляющем большинстве трехфазных систем питания обычно заземляется, а сама система получает название системы с глухозаземленной нейтралью. Один из проводов в электрической розетке теоретически может стать заземлением для приемника. Но только теоретически! Авторы настоятельно не рекомендуют пользоваться этим способом, так как, во-первых, это запрещено действующими правилами техники безопасности, во-вторых, при неумелых действиях и по забывчивости можно подключиться не к «нулю», а к «фазе», получить удар током, а в-третьих, на нулевой провод наводятся помехи с фазных проводов, и из-за этого прием станет просто невозможным. Пользуйтесь вышеназванными двумя способами! Как показывает практика, хорошее заземление может улучшить помехозащищенность радиовещательного приемника.

Но вернемся к приемным антеннам. В диапазонах ДВ, СВ и КВ наиболее, предпочтительно использовать наружные несимметричные вибраторы Г-типа и Т-типа, показанные на рис. 10.25.

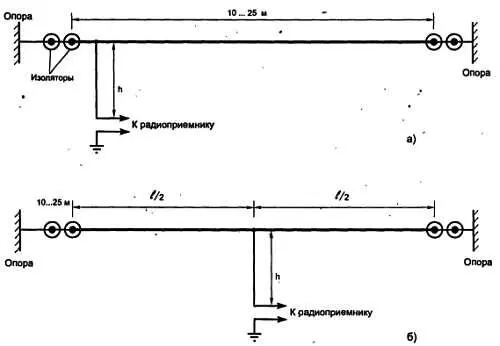

Рис. 10.25. Распространенные антенны:

а— Г-образная антенна; б— Т-образная антенна

Конечно, по сравнению с длиной волны они имеют небольшие размеры, но это — лучший вариант для радиолюбителя. Антенна подвешивается на двух мачтах как можно выше от земли (желательно на высоте 10–15 м). Прием ведется на отрезок вертикального провода. Действующая высота такой антенны приблизительно равна:

h d~= h

то есть высоте вертикального проводника. Зачем нужен горизонтальный проводник? Вместе, с земной поверхностью он образует конденсатор, который и перезаряжает электромагнитная волна. Мы знаем, что чем больше емкость конденсатора, тем меньше его реактивное сопротивление, тем больше ток в цепи и тем больше напряжение, отдаваемое антенной в нагрузку. Казалось бы, чем длиннее этот проводник, тем. эффективнее будет осуществляться прием. Но на самом деле это не так. Горизонтальный проводник нет смысла делать длиннее 30 м, так как часть емкости, образуемая удаленными концами, будет настолько незначительной, что ее вклад практически не ощущается.

Обе разновидности антенн относятся к типу ненаправленных. Т-образная антенна вообще обладает круговой диаграммой направленности, а Г-образная имеет слабовыраженный максимум со стороны вертикального, проводника — снижения .

Советы по изготовлению Т-образных и Г-образных наружных антенн мы здесь не приводим — все определяется конкретными условиями и возможностями читателя. Но два обязательных совета все же дадим. Во-первых, горизонтальный — «емкостный» — проводник нужно хорошенько изолировать от мачт (опор), чтобы не возникали токи утечки. Сделать это можно с помощью фарфоровых изоляторов, продающихся в магазинах электротоваров для выполнения открытой проводки. Можно также использовать материал, слабо восприимчивый к влажности, например толстое оргстекло, просверлив в пластинке два отверстия — для проводника и для растяжки. Желательно также сделать по две изолированные вставки с каждой стороны, как показано на рисунках.
