Здесь мы подошли к одному из главных свойств любой антенны, называемом диаграммой направленности . Представить диаграмму направленности можно из следующего примера. Допустим, мы окружили антенну большой шарообразной оболочкой, напоминающей мыльный пузырь, и стремимся замерить в каждой его точке уровень сигнала, исходящий от антенны. Если излучение ненаправленное, в каждой точке пузыря мы измерим одинаковый уровень. А если имеется направленность, на пузыре образуется как бы пятно. Это пятно — зона максимального излучения антенны (рис. 10.19).

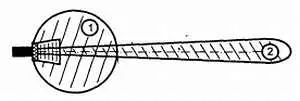

Рис. 10.19. Диаграмма направленности антенны:

1— слабонаправленной; 2— остронаправленной

Диаграммой направленности характеризуются и приемные антенны. Направленные антенны, кстати, более предпочтительны в технике телеприема, так как меньше «насасывают» помехи со сторон, расположенных вне зоны максимума сигнала. Однако их надо точнее устанавливать в направлении на передающую антенну.

Чем еще характеризуется та или иная антенна? У нее есть очень важный параметр — действующая высота. Чтобы понять, что такое действующая высота, взглянем на рис. 10.20.

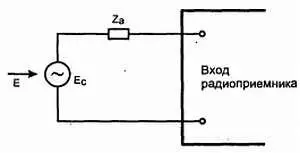

Рис. 10.20. Эквивалентное представление антенны через источник ЭДС

Антенна — это всего лишь преобразователь электромагнитной волны в ЭДС. Причем, преобразовываться в ЭДС может, как мы уже знаем, и электрическая, и магнитная составляющие. Электромагнитная волна в любой точке пространства характеризуется напряженностью своих компонент — электрической и магнитной. Но напряженность электрического поля, единицей которой служат [В/м], должна быть как-то преобразована в вольты, которые можно будет подвергнуть преобразованиям в тракте радиоприемника. Очевидно, что, домножив напряженность поля на единицу длины, мы и получим те самые долгожданные вольты:

E c= E· h д

где Е с — ЭДС сигнала на входе приемника, В;

Е — напряженность электрического поля в точке приема, В/м;

h д — коэффициент пропорциональности (действующая высота антенны), м.

Какую информацию несет это соотношение? Очень важную! Оказывается, действующая высота антенны зависит не только от собственно высоты ее установки, но также и от конструктивных параметров. Соответственно, установив в одной и той же точке две разные по конструкции антенны, можно получить разный уровень ЭДС на ее выходе!

Как видно из рис. 10.20, антенна представляет собой простой генератор ЭДС со своим внутренним сопротивлением Z a . Наличие этого внутреннего сопротивления, которое, в зависимости от конструкции антенны и длины волны, принимаемой ею, может быть и чисто активным, и реактивным. В этой книге мы не будем подробно рассматривать вопросы, связанные с сопротивлением антенны, скажем лишь, что данное обстоятельство вызывает необходимость согласовывать радиоприемник с антенной для более эффективного приема. Теория антенной техники утверждает, что лучше всего передавать в нагрузку (на вход радиоприемника) максимальную мощность, а для этого необходимо соблюсти условие равенства сопротивлений антенны и нагрузки.

Поговорим теперь о конструкциях антенн. Самая простая и до сих пор популярная у радиолюбителей — симметричный вибратор (диполь, вибратор Герца), изображенный на рис. 10.21.

Рис. 10.21. Симметричный вибратор (диполь)

Антенна состоит из двух проводников одинаковой длины, между которыми включена линия, соединяющая антенну с приемником, — фидер . Наиболее эффективным считается полуволновой вибратор, у которого длина плеча ( l ) выбирается равной четверти длины принимаемой волны ( λ ). Отсюда следует важный вывод: практически все антенны имеют неравномерную частотную характеристику. То есть наиболее эффективный прием будет осуществляться для волны какой-то определенной длины. Чем больше длина волны отличается от расчетной, тем хуже условия приема.

Это обстоятельство заставляет использовать разные антенны для приема волн разных длин. Однако волны с примерно близкими длинами чаще всего можно принимать на одну и ту же антенну, спроектированную на середину диапазона, — без заметного ухудшения качества приема.
