Второй совет касается техники безопасности. Помните судьбу Рихмана, сподвижника Ломоносова? Во время грозы в наружную антенну может ударить молния — источник пожара. Поэтому при приближении грозы нужно замкнуть провода заземления и снижения. Сделать это элементарно просто — достаточно установить в удобном месте переключатель или, что даже лучше, разрядник (так называют специальный элемент, который обладает способностью при повышении на нем напряжения выше определенного уровня закорачивать цепь).

Если по каким-либо причинам установить описанные выше антенны не удалось, можно воспользоваться несколько худшим вариантом — изготовить метелочную антенну (рис. 10.26, а ). Роль емкостной обкладки здесь выполняет пучок тонких проводников длиной примерно 0,5 м, закрепленных на верхушке мачты. Естественно, «метелка» должна быть связана со снижением электрически.

Городские условия, увы, намного стесненнее сельских в плане развертывания эффективных антенн. Скорее всего, горожанам придется воспользоваться комнатной антенной Т-образного и Г-образного типа. Длина снижения таких антенн составляет примерно 1,5…2 м, а «емкостная» часть, располагаемая под потолком, — 4–6 м. Действующая высота комнатных антенн приближенно равна:

h d~= h/2

Не так давно комнатные антенны такого типа можно было купить в радиомагазинах. Они представляли собой медный одножильный провод без изоляции, навитый в виде пружинки с диаметром 7—10 мм. Протянув под потолком суровую нитку или леску, антенну растягивали на ней из одного угла комнаты к другому, затем изготавливали снижение. Комнатной антенне не нужна грозозащита!

Сейчас такую антенну купить едва ли возможно, поэтому, если у читателя хватит терпения, можно навить ее из трансформаторной проволоки. А можно и, не мудрствуя лукаво, натянуть кусок провода без навивки.

Еще один тип вибратора, который используется преимущественно в диапазоне УКВ, — петлевой вибратор (рис. 10.26, б ).

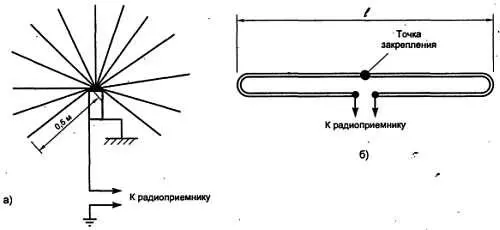

Рис. 10.26. Варианты антенн:

а— метелочная; б— петлевой вибратор

Он часто изготавливается из трубочек небольшого диаметра (5—10 мм). Длина вибратора ( l ) выбирается равной половине средней длины волны УКВ диапазона ( λ ). Между торцами трубок, в месте подключения фидера, нужно оставить зазор 50–70 мм. Для такой антенны действующая высота равна:

h d~= 2 λ/π

то есть в два раза больше, чем действующая высота полуволнового вибратора. Однако ее внутреннее сопротивление равно 292 Ома. Важно также отмстить, что радиостанции диапазонов OIRT и CCIR излучают по-разному поляризованные волны. Так что при установке антенны необходимо добиться максимального уровня сигнала, вращая ее не только в горизонтальной плоскости, но также и в вертикальной. Закрепить петлевой вибратор можно в «точке», показанной на рис. 10, 26. Причем закрепить вибратор можно в этом месте даже к металлической несущей конструкции, так как потенциал точки закрепления — нулевой.

А теперь, завершая рассказ о петлевом вибраторе, покажем, как с помощью очень простых способов можно повысить действующую высоту этой антенны и придать ей более острый вид диаграммы направленности. В 1924 г. Хидецугу Яги(1886–1976) , профессор Токийского инженерного колледжа при Императорском университете, вместе со своими ассистентами Уда и Окабе впервые практически реализовал идею использования пассивных элементов для создания эффективной направленной антенны. С того времени термины «яги» или «яги-уда» стали нарицательными для обозначения многоэлементных направленных антенн.

Что же представляет собой антенна «яги-уда»? В отечественной литературе ее называют чаще антенной типа «волновой канал». Этот вид коллективных телеантенн можно видеть на любой крыше многоквартирного дома. Взгляните на рис. 10.27.

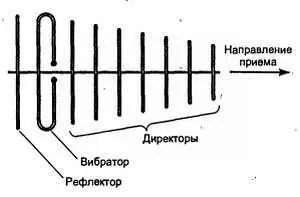

Рис. 10.27. Антенна «яги-уда» (волновой канал)

Знакомый нам петлевой вибратор с одной стороны «перегорожен» множеством директоров — горизонтальных линеек, а с другой имеется рефлектор . Если по определенному правилу рассчитать длину этих элементов и расположить их на соответствующих расстояниях, то антенна приобретает замечательные свойства, описываемые выше, — становится направленной и развивает большее значение ЭДС на выходе. Увеличивая количество директоров, можно повысить направленность и увеличить ЭДС. Основной вклад в этой антенне вносят директоры, располагаемые близко от вибратора, с увеличением расстояния их вклад уменьшается. Но тем не менее иногда количество директоров наращивают до 30 и более!
