Антенна «уда-яги» подходит для так называемого «дальнего приема» УКВ сигналов, но изготавливать ее начинающему радиолюбителю не рекомендуется. Причин несколько. Во-первых, для приема УКВ радиовещательных станций размеры антенны получаются внушительными, так что не всякий сможет сделать ее самостоятельно из подручных материалов. И во-вторых, что самое главное, эта антенна требует настройки. Необходимо с помощью специальных приборов подобрать (впрочем, в небольших пределах) расстояние между директорами и их длину, что может быть выполнено только людьми с высокой степенью квалификации и большим опытом. Ненастроенная антенна может работать намного хуже настроенной.

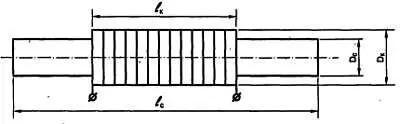

В заключение главы об антеннах поговорим о так называемых встроенных антеннах, которые хочется назвать — «антенны, которые всегда с тобой». Классикой в ДВ и СВ диапазонах уже давно Стали магнитные антенны . Называются они так потому, что для приема используется магнитная составляющая электромагнитной волны. Магнитная антенна — стержень из специального материала, напоминающего свойствами железо, — из феррита . Стержень бывает круглым или прямоугольным. На него намотана обмотка из провода, представляющая собой катушку индуктивности, рис. 10.28.

Рис. 10.28. Конструкция магнитной антенны

Диаграмма направленности магнитной антенны показана на рис. 10.29.

Рис. 10.29. Диаграмма направленности магнитной антенны на плоскости (в объеме вид аналогичен показанному на рис. 10.22, б)

Она имеет знакомый нам вид, подобный диаграмме направленности симметричного диполя. Всем хорошо знакомо, что портативный приемник всегда нужно поворачивать, добиваясь максимума сигнала. А стационарные ламповые приемники, которые невозможно повернуть, предусматривали в конструкции поворотную магнитную антенну, управляемую при помощи сложной системы шкивов, роликов, шнурков и тяг.

Действующая высота магнитной антенны определяется из формулы:

где D k — диаметр намотки;

w — число витков обмотки;

μ — магнитная проницаемость сердечника.

Расчеты показывают, что действующая высота собственно магнитной антенны мала — она составляет несколько миллиметров. Чтобы повысить ее до значения 1…2 м, параллельно катушке включают конденсатор переменной емкости и настраивают этот узел в резонанс с принимаемой волной. (О резонансе мы поговорим чуть позже.)

Часто встраивается в радиоприемник выдвижная телескопическая антенна. Она эффективна при приеме на КВ и УКВ-диапазонах, но в автомобильных приемниках используется во всем диапазоне принимаемых частот. Действующая высота телескопической антенны:

где l — длина телескопической антенны.

Вот и все разновидности антенн, на которых рекомендуем остановиться начинающему радиолюбителю. В профессиональной технике используются конструкции антенн намного сложнее. «Тарелки» спутникового телевидения — крохотные, едва видные штырьки на корпусах сотовых телефонов, вращающиеся «кубические сетки» радаров и локаторов, рупора СВЧ техники — все это мир антенн.

Телевидение идет рука об руку с радиовещанием. О телевидении можно писать отдельную книгу — это целый мир с громадным количеством новых технических идей и принципов, интересных электронных схем. Но сегодняшнее телевидение — это не только, и не столько мир «инженеров железа», сколько мир «инженеров человеческих душ» — телеведущих, комментаторов, телерепортеров, музыкантов, актеров, рекламистов и журналистов. Представители этих профессий, ежедневно появляясь на экранах, имеют очень слабое представление о том, как возникает телевизионное изображение, почему оно доходит до зрителей, откуда берется звук. Но им и не нужно знать о технических тонкостях! А радиолюбителям будет интересно узнать о принципах передачи изображения.
