Сегодня мы абсолютно достоверно знаем, что ионосфера состоит из четырех слоев.

Слой D — самый низкий, он расположен на высоте 60…80 км и существует только в дневные часы. Ночью под действием механизма ионной рекомбинации слой D исчезает. Слой Е, расположенный на высоте 100… 150 км, имеет низкую концентрацию ионов и ночью также практически полностью исчезает. Самый верхний слой, обозначаемый, как F, в дневные часы распадается на два слоя — F1 и F2. Слой F, характеризуемый наибольшей ионной концентрацией, располагается на высоте 300…450 км в летнее время и 250…350 км в зимнее время. Основное влияние на распространение радиоволн оказывает слой F2.

Существует также слой E s, условно называемый спорадическим . Вообще это образование сложно назвать слоем, так как возникает спорадический слой нерегулярно. Он представляет собой скопление сильно ионизированных облаков, разделенных промежутками слабо ионизированного газа. Чаще всего этот слой возникает летом.

Радиоволны имеют интересную особенность — в неоднородных средах они распространяются не прямолинейно, а несколько изгибаются. Чем больше неоднородность среды, тем и изгибание их больше. Постоянно. преломляясь в ионосфере, электромагнитная волна может занять положение, параллельное земной поверхности, и даже вернуться на Землю. Если же отражающей способности ионосферы недостаточно, волна уходит в космическое пространство.

Чем больше длина волны, тем меньшая степень ионизации требуется для обеспечения нормального отражения радиоволны. И наоборот чем выше частота, тем труднее ионосфере преломлять волну. Свойство электромагнитной волны изгибаться под действием неоднородностей называется рефракцией . Есть еще одно свойство электромагнитной волны, которое называется почти так же — дифракцией , — но имеет совершенно другой физический смысл. Дифракция — это способность волн огибать препятствия (рис. 10.10).

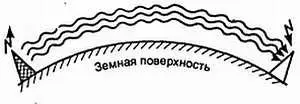

Рис. 10.10. Дифракция радиоволн

Исследования показывают, что дифракционные свойства присущи радиоволнам любой длины, хотя по мере укорочения волны способность к дифракции резко падает.

Итак, в реальных условиях любая электромагнитная волна может попадать из точки излучения в точку приема двумя путями: огибая земную поверхность вследствие неоднородности атмосферы (поверхностная волна) и вследствие отражения от ионосферы (объемная волна), что показано на рис. 10.11.

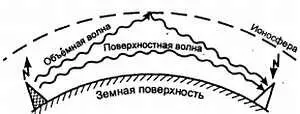

Рис. 10.11. Распространение поверхностной и объемной волн

Земная поверхность проводит электрический ток, правда, недостаточно хорошо, и часть энергии волны при этом поглощается. Поглощение энергии резко возрастает с частотой. Поэтому длинные и средние волны распространяются поверхностным способом значительно дальше, чем волны более высоких частот. Чем короче волна, тем больше затухает пространственный луч и меньше — объемный.

Электромагнитные волны длинноволнового диапазона (ДВ) могут огибать земную поверхность при распространении на расстояния не более 3000 км. Отражение длинных волн от ионосферы наблюдается главным образом в ночные часы, когда ионная концентрация слабее и поглощение не столь велико. Поэтому дальность распространения длинных волн днем меньше, чем ночью.

К длинноволновому диапазону наиболее близко примыкает диапазон средних волн (СВ), испытывающий отражение от более высоких слоев ионосферы, — от верхних областей слоя Е и от слоя F1. Днем, при высокой ионной концентрации, объемный луч очень сильно поглощается ионосферой и возвращается на Землю настолько ослабленным, что его присутствие практически не сказывается на дальности приема. Поверхностная волна также сильно затухает из-за потерь в земле. Поэтому днем диапазон средних волн мало насыщен станциями. Ночью, когда концентрация слоя Е резко снижается, дальность распространения средних волн значительно увеличивается. Практически это означает, что днем средневолновый приемник может «поймать» только местные станции, а вечером и ночью можно слушать также европейские «голоса» (рис. 10.12).

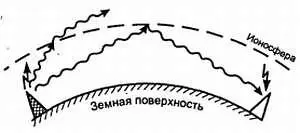

Рис. 10.12. Разные волны по-разному реагируют на наличие ионосферы
