Борис Семенов - Путеводитель в мир электроники. Книга 2

Эрнст Теодорович Кренкель(1903–1971) , российский полярник, радист советских полярных станций и арктических экспедиций, а впоследствии — член редколлегии популярной серии книг «Массовая радиобиблиотека», находясь на Земле Франца-Иосифа, впервые установил на коротких волнах прямую двустороннюю связь с американской экспедицией Р. Бэрда, зимовавшей на шельфовом леднике Росса (Антарктида). Связь на 20 000 км долго оставалась мировым рекордом дальности. Как удалось Кренкелю связаться с противоположной точкой земного шара, излучая микроскопическую мощность в единицы ватт?

Еще один пример из жизни Кренкеля, о котором рассказывает Б. А. Кремер, относится к гибели теплохода «Челюскин» в арктических льдах и последующей зимовке на льду: «Аварийную станцию Кренкель монтировал в брезентовой палатке. В палатке было так же холодно, как и на улице, и работать было мучительно тяжело, Холодные плоскогубцы, нож, провода обжигали голые руки — не будешь же вести монтаж в рукавицах, и время от времени он вынужден был отрываться от дела, чтобы хоть немного отогреть закоченевшие пальцы в рукавах своей куртки. Первые попытки вступить в связь с какой-либо береговой радиостанцией не принесли успеха. Кренкель отчетливо слышал переговоры между радистами Уэлена и мыса Северного, но никто из них, несмотря на самое тщательное наблюдение за эфиром, маломощный рейдовый передатчик Кренкеля не слышал. Лишь наутро состоялась первая связь с Уэленом».

А вот пример необычного характера распространения электромагнитных волн, который приводит известный радиолюбитель-популяризатор Владимир Тимофеевич Поляков: «Интересный случай произошел с моим хорошим другом, радиолюбителем и полярником, на дрейфующей станции «Северный полюс». Как-то он захватил на зимовку портативный батарейный приемник «Океан» и, включив УКВ-диапазон, стал слушать передачу радиостанции «Маяк». Лишь спустя некоторое время он сообразил, что на Северном полюсе это невозможно! Тем не менее случай был, и, чем его объяснить, я не знаю».

Чтобы ответить на этот и другие вопросы, давайте познакомимся с основами науки с названием «Распространение радиоволн», рассмотрим строение атмосферы Земли и ее влияние на радиоволны разных диапазонов.

Впервые разницу в дневном и ночном приемах радиосигналов обнаружил Г. Маркони в 1902 г. В этом же году английский физик Оливер Хевисайд(1850–1925) сделал предположение, позже получившее полное экспериментальное подтверждение. Предположение заключалось в следующем: над поверхностью Земли, на высоте 60…2000 км атмосфера находится в особом состоянии. Газы на этой высоте под действием ионизирующего излучения Солнца переходят в ионизированное состояние. Поэтому описываемый слой, названный ионосферой , оказывает большое влияние на распространение радиоволн: она может поглощать радиоволны, может их отражать, а может пропускать беспрепятственно. Иногда ионосферу называют слоем Хевисайда .

Долгое время проводить исследования ионосферы представлялось затруднительным, и только в начале 1960-х гг., благодаря искусственным спутникам Земли, удалось досконально изучить механизмы ионизации. Оказывается, основным источником ионизации выступают ультрафиолетовые лучи Солнца и солнечная радиация. На ионосферу оказывает также влияние излучение удаленных звезд — это 0,1 % — не так много, но если учесть их удаленность…

Ионизирует атмосферу Земли и космическая пыль. К нерегулярным источникам ионизации относятся мощные корпускулярные потоки, которые возникают в периоды солнечной активности, и метеорные потоки.

Впервые серьезные исследования ионосферы провел в 20-х гг. XX в. англичанин Эдуард Виктор Эплтон. Занимаясь вопросами снижения электромагнитных помех во время приема, Эплтон заинтересовался различием ночных и дневных сеансов связи. Причину явления Эплтон назвал замираниями эфира .

Он доказал, что ночью радиоприемник принимает только волны, распространяющиеся вдоль земной поверхности, а ночью добавляются волны, отраженные от ионосферы. Также он впервые показал, что ионосфера не однородна, а состоит из слоев. Один из таких слоев, обозначаемых буквой F, носит название слоя Эплтона .

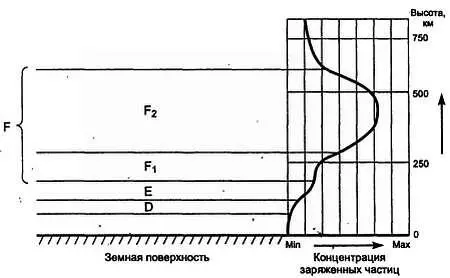

Каковы наши сегодняшние знания об ионосфере? Взгляните на рис. 10.9.

Рис. 10.9. Строение ионосферы
