Самым интересным является распространение волн коротковолнового (КВ) диапазона. Поверхностная волна диапазона КВ затухает очень быстро, зато очень медленно затухает объемная волна. Из-за этого волна, многократно отражаясь то от поверхности Земли (рис. 10.13), то от ионосферного слоя F, может вообще «пробежать» вокруг света и вернуться в точку излучения! Вот почему Кренкель смог установить коротковолновую связь с Южным полюсом, находясь на Северном, — в противоположной точке.

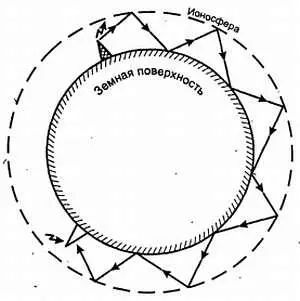

Рис. 10.13. Многократное отражение волн КВ диапазона

Коротковолновый диапазон, однако, таит в себе массу «подводных камней», массу неудобств. Во-первых, изменчивость условий распространения, диктуемая земной атмосферой, во-вторых, существование зоны молчания ( зоны тени ), где поверхностной волны уже нет, а объемная «перепрыгивает» это место (рис. 10.14).

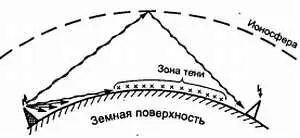

Рис. 10.14. Зона тени при излучении волн КВ диапазона

Чем короче волна, тем шире зона молчания, так как объемный луч слабее преломляется и возвращается на Землю дальше от передатчика.

Еще один недостаток коротких волн — наличие ощутимых замираний , когда неожиданно принимаемая станция начинает звучать тише, а то и вообще пропадает. В диапазоне средних волн, впрочем, замирания не так заметны. Природа замираний — сложение в противофазе нескольких объемных лучей, попадающих в точку приема разными путями. В результате явления, называемого интерференцией , две волны могут скомпенсировать друг друга, получив нулевой результат. До определенной степени борьба с замираниями возможна введением в приемник системы автоматической регулировки усиления (АРУ), идея которой была реализована еще в начале 30-х гг. XX в.

Волны УКВ-диапазона практически не огибают земной поверхности и не испытывают отражения от ионосферы. Другими словами, УКВ волны обладают слабыми дифракционными и рефракционными свойствами в отношении земной поверхности. Поэтому они распространяются только поверхностной волной, в пределах прямой видимости, при сильном поглощении энергии поверхностью Земли. Эта особенность распространения УКВ волн заставляет строить высокие антенны. Беспредельно наращивать мощность передатчика здесь уже не имеет смысла, так как таким методом не обеспечить увеличения «дальнобойности» вещания. Чтобы передавать сигнал за зону прямой видимости, в технике УКВ связи используются ретрансляторы — так называемые радиорелейные линии .

Свойство УКВ волн проникать через ионосферу используется в технике космической связи. УКВ волны диапазона 4… 10 м вообще-то могут испытывать отражение от спорадического слоя E sи от слоя F2 в годы максимальной солнечной активности, распространяясь на большие расстояния. Однако это явление носит случайный характер и не учитывается при проектировании радиовещательного оборудования. На распространение ультракоротких волн сильное влияние оказывает тропосфера — нижний слой атмосферы на высоте 10… 14 км. Тропосфера обладает большой неоднородностью, вследствие чего дальность распространения УКВ волн может как уменьшиться, так и увеличиться. Тропосферное распространение волн характеризуется высокими показателями рефракции. Еще одно интересное явление, могущее возникнуть в тропосфере, — это сверхрефракция (рис. 10.15).

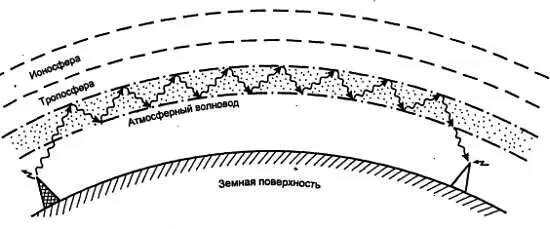

Рис. 10.15. Явление сверхрефракции УКВ радиоволн

Благодаря ей в тропосфере может возникнуть волновод, напоминающий длинную изогнутую трубу, по которой УКВ волна распространяется на расстояния более 1000 км — в 10 раз больше по сравнению с обычной дальностью распространения. УКВ волны могут также распространяться за счет сверхрефракции при наличии сильной неоднородности в ионосфере, возникающей при прохождении метеорных потоков. Но обольщаться не стоит: сверхрефракция — тоже случайное и нестабильное состояние атмосферы.

Читатели спросят: «Если УКВ радиоволны имеют столько недостатков, не проще было бы отказаться от их использования?» Оказывается, только на УКВ возможна организация многоканальной сотовой связи с большим количеством одновременно работающих каналов. Только на УКВ возможно высококачественное музыкальное стереовещание. Наконец, только в УКВ-диапазоне могут работать современные телевизионные системы.
