Импульсный генератор образован тиристором VS1 и диодом VD1, соединение которых представляет собой аналог динистора, и конденсатором С2. Диод VD2 защищает тиристор от пробоя обратным напряжением, возникающим благодаря ЭДС самоиндукции обмотки трансформатора.

Трансформатор Тр1 собран из расположенных соосно трех капроновых шпулек от швейной машинки без сердечника. В каждой шпульке наматывают по 1000 витков провода ПЭВ-2 диаметром 0,12 мм. Затем шпульки складывают, обмотки соединяют согласно, обматывают изоляционной лентой и наматывают первичную обмотку — 30 витков провода ПЭВ-2 диаметром 0,45 мм.

Автор рекомендует применять конденсаторы С1 и С2 с рабочим напряжением не менее 160 В. Однако в связи с тем, что амплитудное значение сетевого напряжения составляет 311 В, конденсаторы должны быть рассчитаны на рабочее напряжение 400 В.

4.4. Электрозажигалка-пистолет

Фомин В. [17]

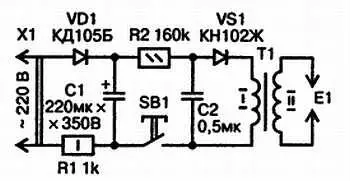

Принцип построения схемы этой электронной зажигалки не отличается от уже рассмотренных: питание от сети переменного тока, выпрямитель, импульсный генератор, повышающий трансформатор и разрядник. Принципиальная схема устройства приведена на рис. 22.

Рис 22 Принципиальная схема электрозажигалкипистолета Конденсатор С1 - фото 20

Рис. 22.Принципиальная схема электрозажигалки-пистолета

Конденсатор С1 заряжается от сетевого напряжения через диод VD1 и резистор R1. При нажатии кнопки SB1 к конденсатору С1 подключается импульсный генератор. Конденсатор С2 начинает заряжаться от конденсатора С1 через резистор R2.

Когда напряжение на конденсаторе С2 достигнет уровня пробоя динистора VS1, он пробивается и конденсатор С2 быстро разряжается через VS1 на первичную обмотку повышающего трансформатора. Когда напряжение на С2 станет ниже уровня удержания, динистор запрется, а конденсатор станет подзаряжаться. Частота повторения импульсов разряда составляет примерно 10 Гц. Заряд конденсатора С1 от электросети может длиться не более 1 с и его хватает для непрерывной работы устройства в течение 30–40 с.

Обмотки импульсного трансформатора Т1 размещаются на стержне из феррита марки 400НН диаметром 8 и длиной 60 мм. Сначала наматывается вторичная обмотка, содержащая 1800 витков провода ПЭВ-2 диаметром 0,07 мм. Поверх нее наматывается первичная обмотка из 10 витков провода ПЭВ-2 диаметром 0,5 мм. Изоляция между обмотками и стержнем состоит из двух слоев лавсановой пленки.

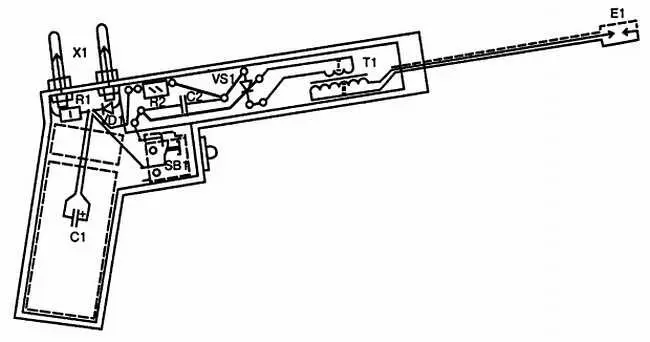

Конструкция электрозажигалки-пистолета с расположением элементов схемы показана на рис. 23.

Рис 23 Конструкция электрозажигалкипистолета 45 Зажигалка для газа из 10 - фото 21

Рис. 23.Конструкция электрозажигалки-пистолета

4.5. Зажигалка для газа из 10 деталей

Калентьев Ю. [18]

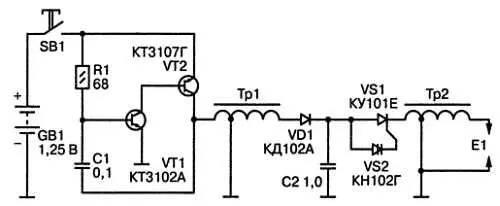

Схема этой зажигалки содержит два импульсных генератора. Первый генерирует быструю последовательность импульсов, энергия которых накапливается и питает второй генератор. Принципиальная схема зажигалки показана на рис. 24.

Рис 24 Принципиальная схема зажигалки из 10 деталей После нажатия кнопки SB1 - фото 22

Рис. 24.Принципиальная схема зажигалки из 10 деталей

После нажатия кнопки SB1 в первый момент транзистор VT1 заперт, так как конденсатор С1 разряжен и потенциал базы равен потенциалу эмиттера. В силу этого транзистор VT2 также заперт. Заряд конденсатора происходит очень быстро из-за малого сопротивления резистора R1, что приводит к отпиранию транзистора VT1 и следом за ним к отпиранию транзистора VT2. Однако при этом конденсатор должен начать перезаряжаться, и транзистор VT1 запирается, а вслед за ним запирается и VT2. Далее процесс повторяется.

Импульсная последовательность трансформируется автотрансформатором Тр1, с выхода которого импульсами амплитудой около 100 В заряжается конденсатор С2. Такая амплитуда импульсов объясняется тем, что автотрансформатор дифференцирует крутые фронты поступающих импульсов.

По этой же причине длительность импульсов очень мала и конденсатор заряжается постепенно. Когда напряжение на нем достигнет отпирающего напряжения динистора VS2, которое для КН102Г составляет 56 В, динистор пробивается и отпирает тиристор VS1. Через него конденсатор G2 разряжается на обмотку автотрансформатора Тр2. В результате разряда напряжение на конденсаторе падает, и тиристор с динистором запираются. Начинается следующий цикл заряда конденсатора С2. С выхода автотрансформатора Тр2 импульсы амплитудой в несколько киловольт и частотой повторения около 20 Гц поступают на разрядник Е1.
