В. Никитин - В помощь радиолюбителю. Выпуск 20

В схеме можно использовать транзисторы КТ315Б, стабилитрон Д1 типа КС156А, диод Д2 типа Д9, кабель марки РК-50, кварцевый резонатор на частоту 1 МГц.

Этот металлоискатель собран по классической схеме с двумя генераторами и использованием биений. Он позволяет обнаруживать металлические предметы на глубине до одного метра.

Принципиальная схема металлоискателя приведена на рис. 11.

Рис. 11. Схема высокочувствительного металлоискателя

Опорный генератор собран на транзисторе Т1 и частота генерируемых им колебаний определяется колебательным контуром L1, С2. Поисковый генератор собран на транзисторе Т2 и частота генерируемых им колебаний определяется контуром, образованным индуктивностью поисковой катушки L2 и конденсатором С9. Оба генератора собраны по схеме индуктивной трехточки, конденсаторы С1 и С8 служат для подачи напряжения обратной связи из цепей коллекторов в цепи баз. С эмиттеров Т1 и Т2 сигналы генераторов через развязывающие цепи С4, R4 и С5, R5 подаются на смесительный диод Д1. Благодаря его нелинейной амплитудной характеристике образуются биения между частотами опорного и поискового генераторов. Фильтр нижних частот R6, С6 выделяет частоту биений, отсекая высшие комбинационные частоты. В результате биения звуковой частоты через разделительный конденсатор С7 подаются на вход трехкаскадного усилителя звуковой частоты, собранного на транзисторах Т3-Т6.

Катушка L1 наматывается на ферритовом стержне диаметром 8 и длиной 40 мм и содержит 110 витков провода ПЭЛ диаметром 0,25 мм с отводом от 16 витков, считая от нижнего по схеме вывода. Поисковая катушка наматывается на рамку размерами 120x220 мм и содержит 45 витков провода ПЭЛ диаметром 0,6 мм с отводом от 10 витка, считая от верхнего по схеме вывода. Поисковая катушка соединена с основным блоком трехжильным экранированным проводом длиной 1,5 м.

Вместо транзисторов SFT308 можно использовать ГТ308Б, вместо остальных — ГТ108Б. Трансформаторы берутся от приемников «Селга» или «Сокол», динамическая головка — 0,1 ГД6. Питание осуществляется напряжением 9 В от батареи «Крона».

Этот игрушечный миноискатель можно использовать в комнатных играх. Один участник скрытая прячет под ковриками, половиками или дорожками несколько жестяных кружков от консервных банок, а другой отыскивает их с помощью миноискателя. Его принципиальная схема изображена на рис. 12.

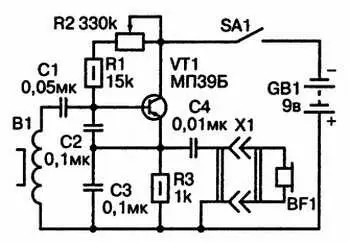

Рис. 12. Принципиальная схема игрушечного миноискат еля

На транзисторе VT1 собран звуковой генератор по схеме индуктивной трехтонки. Колебания звуковой частоты с эмиттера транзистора через разделительный конденсатор С4 поступают на головные телефоны, которые воспроизводят звуковой сигнал. Переменным резистором R2 можно регулировать чувствительность устройства.

Частота звуковых колебаний определяется емкостями конденсаторов С1-СВ и индуктивностью поисковой катушки В1.

Если вблизи этой катушки оказывается «мина», индуктивность изменяется и также изменяется тон звука. Поисковая катушка представляет собой капсюль от головных телефонов (рис. 13) с удаленной мембраной. Вместо транзистора МП39Б можно установить ГТ108Б.

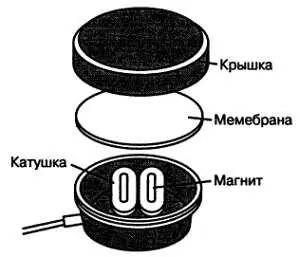

Рис. 13. Конструкция поисковой катушки

Иванов Б. [11]

В предыдущей конструкции цель игры состояла в поиске пассивной «мины» — металлического кружка. Эта схема рассчитана на поиск активной «мины» или «жучка», которого необходимо обезвредить. «Жучок» представляет собой электронный генератор, излучающий в пространство переменное магнитное поле. Его принципиальная схема приведена на рис. 14.

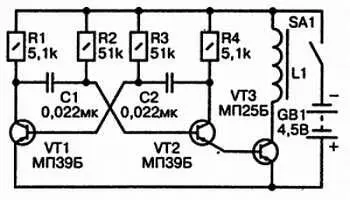

Рис. 14. Принципиальная схема электронной «мины»

На транзисторах VT1 и VT2 собран симметричный мультивибратор с емкостными связями, а на транзисторе VT3 — выходной усилитель по схеме с общим эмиттером. В его коллекторную цепь включена катушка индуктивности L1, которая под воздействием импульсов мультивибратора излучает переменное магнитное поле. Катушка намотана проводом ПЭВ-1 диаметром 0,1 мм на ферритовый сердечник диаметром 8 и длиной 30 мм и содержит 800 витков. Питание схемы «жучка» производится напряжением 4,5 В от батареи 3336Л.
