К антенне WA1 подключен последовательный колебательный контур, образованный конденсатором переменной емкости С1 и контурной катушкой индуктивности L1. Сигнал частотой, равной резонансной частоте контура, создает на катушке L1 падение напряжения, которое в Q раз больше напряжения на выходе антенны, где Q — добротность контура. Огибающая промодулированного сигнала выделяется детектором, образованным диодом VD1 и конденсатором С2.

Переменная составляющая продетектированного напряжения через конденсаторы С3 и С4 поступает на базы транзисторов выходного усилительного каскада, а постоянная составляющая через дроссель L2 заряжает накопительный конденсатор С5, от которого питаются транзисторы выходного усилителя. Усилитель работает в режиме класса АВ на комплементарной паре транзисторов VT1 и VT2, включенных по схеме с общим коллектором. Динамическая головка ВА1 подключена к выходу усилителя с помощью выходного трансформатора Т1 через разделительный конденсатор С6.

Борноволоков Э. [4]

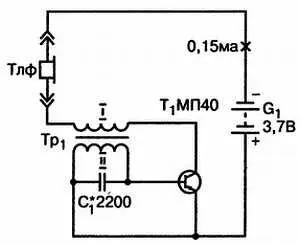

Предлагаемый металлоискатель представляет собой генератор звуковой частоты, собранный на одном транзисторе по схеме, показанной на рис. 6.

Рис. 6.Принципиальная схема простейшего металлоискателя

Генератор собран на транзисторе Т1 по схеме с общим эмиттером и индуктивной обратной связью. Для этого используется трансформатор звуковой частоты Тр1, в базовую обмотку которого включен конденсатор С1, емкость которого подбирается в целях получения звука приемлемого тона.

В цепь коллекторного тока включен телефонный капсюль Тлф, воспроизводящий звук. Питание схемы производится от батареи Б1 типа 3336Л.

Стальной сердечник трансформатора собирается только из Ш-образных пластин, которые набраны в пакет с одинаковым расположением всех пластин. Пластины типа «лапша» удаляются. Выводы трансформатора собираются в жгут длиной около метра. Если открытую часть сердечника трансформатора приблизить к металлу, частота звука, воспроизводимого телефонным капсюлем, изменяется.

Гордеев В. [5]

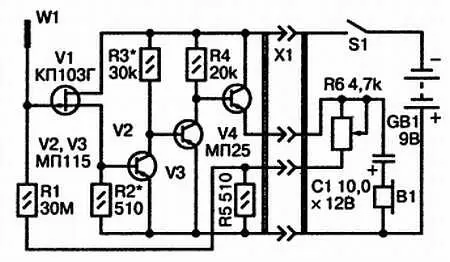

Этот прибор предназначен для обнаружения скрытой электропроводки во избежание ее повреждения или короткого замыкания во время сверления отверстий в стенах. Попадание сверла в токонесущий провод может также привести к поражению электрическим током. Поэтому перед сверлением стен целесообразно использовать такие приборы. Принципиальная схема предлагаемого искателя изображена на рис. 7.

Рис. 7.Принципиальная схема транзисторного искателя

Истоковый повторитель, собранный на транзисторе V1, обладает очень большим входным сопротивлением и чувствителен к слабым наводкам на щуп W1. Эти наводки с частотой переменного тока 50 Гц сначала усиливаются двухкаскадным усилителем на транзисторах V2 и V3, включенных по схеме с общим эмиттером, после чего усиливаются по току транзистором V4, который включен по схеме с общим коллектором. В его эмиттерную цепь включен телефонный капсюль, воспроизводящий звук. Переменный резистор R6 позволяет регулировать начальное напряжение на затворе полевого транзистора.

В процессе эксплуатации, перемещая щуп по поверхности стены, можно достаточно точно определить местоположение скрытых проводов электросети.

Борисов А. [6]

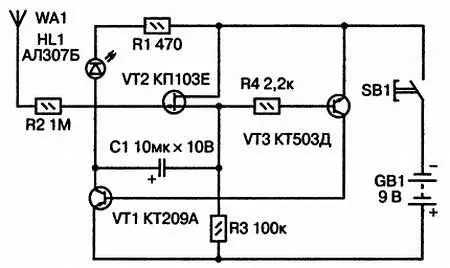

Этот достаточно простой прибор также позволяет легко определить место прохождения в стене скрытой электрической проводки. Принципиальная схема искателя приведена на рис. 8. Она содержит всего три транзистора.

Рис. 8.Принципиальная схема искателя скрытой проводки

На комплементарной паре транзисторов VT1 и VT3 собран импульсный генератор, который после подачи питания тумблером SB1 заперт благодаря открытому состоянию транзистора VT2. Но если на затвор этого транзистора поступит наводка от близко расположенных проводов электросети, он запрется и генератор начнет работать. В результате начнутся вспышки светодиода HL1. Питание схемы осуществляется от батареи «Крона» напряжением 9 В.
