Устройство вместе с батареей помещается в пластмассовый футляр с выступающим щупом. На одной из стенок устанавливается тумблер включения питания и светодиод.

Этот металлоискатель собран по классической схеме с использованием двух генераторов и биений между колебаниями, которые они генерируют. Принципиальная схема этого металлоискателя приведена на рис. 9.

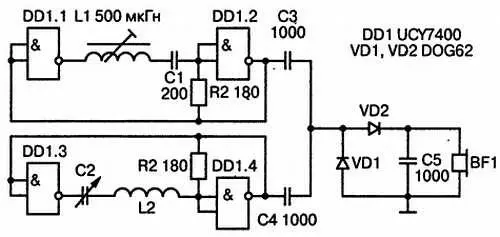

Рис. 9.Принципиальная схема металлоискателя на микросхеме

Схема содержит два почти одинаковых LC-генератора, первый из которых собран на элементах DD1.1 и DD1.2, а второй — на элементах DD1.3 и DD1.4. При включении питания первый генератор самовозбуждается на резонансной частоте последовательного колебательного контура L1, С1, который настроен на 465 кГц. Частота колебаний второго контура определяется индуктивностью поисковой катушки L2 и емкостью конденсатора С2, который позволяет настроить второй генератор на частоту, близкую к частоте 465 кГц. Сигналы с выходов генераторов через конденсаторы СЗ и С4 поступают на детектор с удвоением напряжения, собранный на диодах VD1 и VD2. Детектор нагружен головными телефонами BF1, которыми воспроизводится частота биений.

В качестве контура первого генератора используются катушка индуктивности и конденсатор фильтра промежуточной частоты радиоприемника. Катушка L2 содержит 30 витков провода ПЭЛ диаметром 0,4 мм, намотанных на оправке диаметром 200 мм.

В схеме металлоискателя можно применить микросхему К155ЛАЗ и любые высокочастотные германиевые диоды.

Металлоискатели, созданные по классическому принципу с использованием биений между частотой опорного и частотой поискового генератора, обладают некоторыми недостатками. Один из них состоит в том, что при слабом воздействии на поисковую катушку частота биений оказывается мала и оказывается ниже частотного порога слышимости или воспроизведения. Другой недостаток состоит в захватывании частоты поискового генератора опорным — в своеобразной нежелательной синхронизации. Предлагаемый металлоискатель свободен от указанных недостатков, так как его работа основана совсем на другом принципе. Принципиальная схема этого металлоискателя приведена на рис. 10.

Рис. 10.Принципиальная схема электронного металлоискателя

Поисковая катушка индуктивности L1 и конденсаторы С1-С4 образуют колебательный контур, входящий в состав генератора синусоидальных колебаний на транзисторе Т1, который собран по схеме емкостной трехточки. Эти колебания с коллектора Т1 через элементы С5, R4 подаются на базу транзистора Т2, на котором собран буферный каскад по схеме с общим коллектором. Его назначение в том, чтобы препятствовать влиянию последующих цепей на работу генератора.

В цепь эмиттера Т2 включен переменный резистор R8 для регулировки уровня сигнала, который пропускается через кварцевый резонатор Кв1 на вход следующего каскада. Кварцевый резонатор подобен параллельному колебательному контуру с очень большой добротностью. Поэтому он обладает очень узкой полосой пропускания. Малейшие изменения частоты генератора, происходящие под влиянием металла на индуктивность поисковой катушки, приводят к резкому изменению уровня сигнала на выходе кварцевого резонатора. Далее следует выпрямитель на диоде Д2 и усилитель постоянного тока на транзисторе Т3, в коллекторную цепь которого включен стрелочный прибор.

При эксплуатации конденсаторами С2 (грубо) и С1 (тонко) настраивают генератор на частоту кварцевого резонатора по минимуму показаний миллиамперметра. После этого катушкой L1 осуществляется поиск металла.

Поисковая катушка L1 выполняется из отрезка коаксиального кабеля длиной 1190 мм. Его центральная жила удаляется и вместо нее протягиваются шесть отрезков провода ПЭЛ или ПЭВ диаметром 0,1–0,2 мм и длиной по 1200 мм. Концы этих проводов зачищаются и залуживаются. После этого кабель свертывается в кольцо с наружным диаметром 380 мм, и концы проводов припаивают так, чтобы получилось шесть витков катушки. Один ее конец соединяется с оплеткой, которая в схеме заземляется. Второй конец выводится наружу.

Катушка помещается между двумя фанерными дисками, которые крепятся к штанге. Питание производится напряжением 9 В от батареи «Крона».
