Поиск «жучка» осуществляется приемником магнитного сигнала, схема которого представлена на рис. 15.

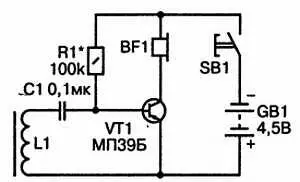

Рис. 15. Схема приемника магнитного сигнала

Сигнал магнитного поля воспринимается катушкой L1 и через разделительный конденсатор С1 подается на базу транзистора VT1. После усиления этот сигнал воспроизводится головными телефонами BF1. Приемная катушка наматывается проводом ПЭВ-1 диаметром 0,12 мм на ферритовый стержень диаметром 8 и длиной 80 мм и содержит 3000 витков.

Андрушкевич В. [12]

Предлагаемый игровой автомат совмещает функции игры «Кто быстрее» и электронной викторины «Один правильный ответ из четырех возможных». Принципиальная схема автомата приведена на рис. 16.

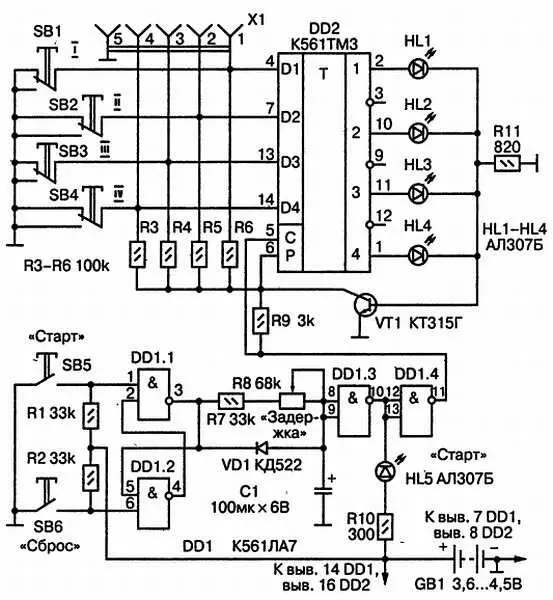

Рис. 16. Принципиальная схема игрового автомата

Для игры «Кто быстрее» сначала нажимается кнопка SB6. При этом на выходе элемента DD1.2 образуется уровень логической 1. На вывод 1 элемента DD1.1 поступает через резистор R1 также уровень логической 1. Поэтому на выходе DD1.1 устанавливается уровень логического 0, на который через диод VD1 разряжается конденсатор С1. На выходе элемента DD1.3 образуется уровень 1, а на выходе DD1.4 — уровень нуля. Светодиод HL5 не горит, а на оба входа С и Р элемента DD2 поступает уровень логического нуля. При одинаковых уровнях на этих входах триггеры микросхемы DD2 переписывают нулевую информацию с входов D на соответствующие выходы. Поэтому светодиоды HL1-HL4 не горят.

Четверым игрокам предоставим кнопки SB1-SB4 и нажмем кнопку «Старт» SB5. На выходе DD1.1 появится уровень 1, и конденсатор С1 начнет заряжаться через резисторы R7 и R8. На выходах элементов DD1.3 и DD1.4 уровни поменяются на противоположные. К резисторам R3-R6 окажется подведен уровень 1 и загорится светодиод HL5, что явится сигналом для игроков. Первая же нажатая кнопка будет сопровождаться поступлением короткого положительного импульса на соответствующий вход DD2, появлением на одноименном выходе уровня логической единицы, зажиганием светодиода, указывающего на победившего игрока и отпиранием транзистора VT1. Это снимет уровни 1 с резисторов R3-R6, а на входах С и Р окажутся разные уровни. В результате схема не будет реагировать на нажатие кнопок другими игроками. Далее нажимается кнопка SB6, и устройство переходит к исходному состоянию.

Если автомат используется в режиме викторины, участвует один игрок, в гнезда соединителя X1 вставляется карточка с вопросом и четырьмя разными ответами, которая замыкает входы трех триггеров на землю и оставляет разомкнутым тот, который соответствует правильному ответу. Если игрок нажмет именно эту кнопку, загорится один из светодиодов HL1-HL4.

Переменным резистором R8 можно регулировать задержку времени, в течение которого заряжается конденсатор С1, а игрокам дается возможность подумать. Эскиз печатной платы автомата с расположением элементов схемы показан на рис. 17.

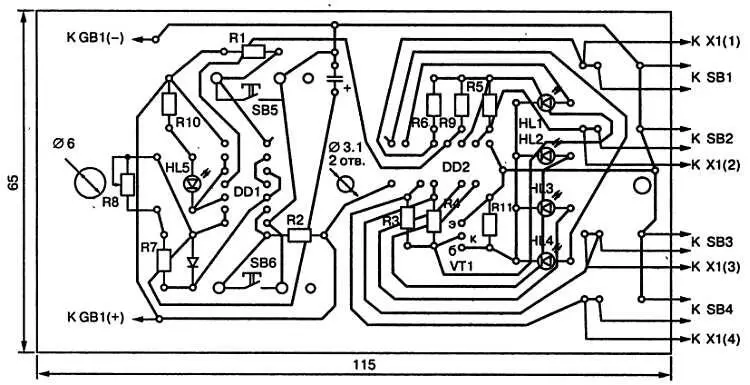

Рис. 17. Эскиз печатной платы и расположение элементов

Белоусов А. [13]

При игре в кости используют два кубика и выпавшее число может оказаться равным от двух до двенадцати. Предлагаемый автомат во время игры выдает числа от 1 до 15. Принципиальная схема автомата представлена на рис. 18.

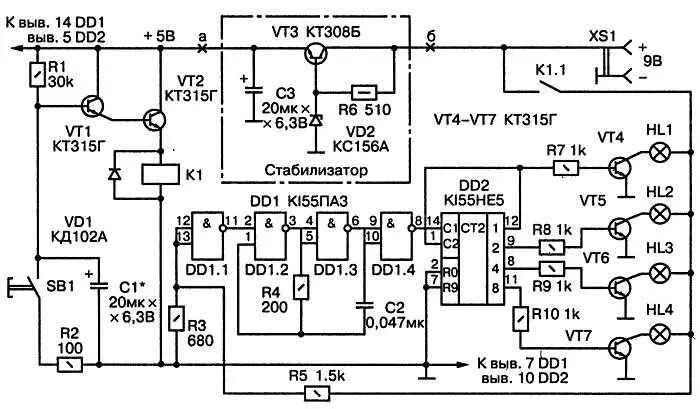

Рис. 18. Принципиальная схема игрального автомата

На транзисторах VT1 и VT2 собрано реле времени, вырабатывающее интервал, который определяется длительностью заряда конденсатора С1. На элементах DD1.2 и DD1.3 собран генератор импульсов с частотой повторения около 100 кГц. Работой генератора управляет элемент DD1.1: когда на его входах уровень логического нуля, на выходе уровень логической единицы и генератор работает. Когда же на входе DD1.1 уровень логической единицы, генератор не работает. Импульсы с выхода генератора через буферный элемент DD1.4 поступают на вход двоичного счетчика DD2, к выходам которого через усилительные транзисторы подключены лампочки накаливания HL1, HL2, HL3, HL4, цена свечения которых соответственно составляет 1–2 — 4–8. Питание на схему автомата подается от источника напряжением 9 В с применением электронного стабилизатора выходного напряжения 5 В, который собран на транзисторе VT3 и стабилитроне VD2.
