Автомат работает следующим образом. Нажимаем кнопку SB1. Конденсатор С1 быстро разряжается на резистор R2. Составной транзистор VT1-VT2 запирается и электромагнитное реле К1 отпускает. Контакты К1.1 размыкаются и снимается питание лампочек накаливания. Поступление на вход DD1.1 уровня логического нуля приводит к появлению на его выходе уровня логической единицы. Поэтому начинает работать импульсный генератор, а счетчик — считать импульсы.

После отпускания кнопки SB1 конденсатор С1 начинает заряжаться, и через некоторое время отопрется составной транзистор, сработает реле, замкнутся контакты К1.1 и зажгутся лампочки в соответствии с состоянием счетчика в этот момент. Одновременно с замыканием контактов реле прекратится работа генератора благодаря поступлению уровня логической единицы на вход элемента DD1.1.

Отсчет выпавшего числа производится путем сложения цен горящих лампочек. Так, горение лампочек HL1 и HL3 указывает на число 5, а горение всех четырех лампочек — на число 15.

Табунщиков В. [14]

Схема этой зажигалки, предназначенной для поджига газовой горелки, достаточно проста. Она изображена на рис. 19.

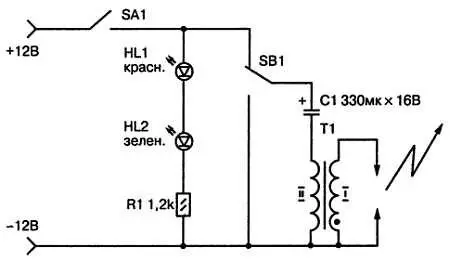

Рис. 19. Принципиальная схема зажигалки

Питание зажигалки напряжением 12 В производится от десяти соединенных последовательно кадмиево-никелевых аккумуляторов типа Д-0.125Д. При замыкании кнопки SA1 начинается заряд конденсатора С1 через обмотку II трансформатора Т1. В это время светодиоды не горят. По мере заряда конденсатора напряжение на нем увеличивается, и когда загораются светодиоды можно нажать кнопку SB1. При этом конденсатор быстро разряжается на обмотку II трансформатора. Импульс разрядного тока трансформируется в обмотку I, которая имеет значительно больше витков по сравнению с обмоткой II. Поэтому на выводах обмотки I возникает высокое напряжение и искровой разряд между ее выводами.

Светодиод HL1 — типа АЛ307А, HL2 — АЛ307В. Трансформатор собирается на стальном сердечнике из пластин Ш5 при толщине пакета 5 мм. Сначала на каркас наматывается обмотка II, которая содержит 6 витков провода ПЭВ-1 диаметром 0,35 мм и занимает один слой. Затем кладутся два слоя лавсановой пленки, и наматывается виток к витку обмотка I проводом ПЭВ-1 диаметром 0,07 мм слоями до заполнения. Между слоями прокладывается один слой лавсановой пленки.

Харьяков В. [15]

Эта электронная зажигалка питается от сети переменного тока напряжением 220 В. Ее принципиальная схема приведена на рис. 20.

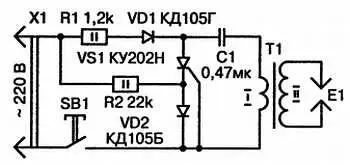

Рис. 20. Принципиальная схема электронной «спички»

После включения питания тумблером SB1 во время положительных полупериодов сетевого напряжения конденсатор С1 заряжается через резистор R1, диод VD1 и первичную обмотку повышающего импульсного трансформатора Т1. Во время отрицательного полупериода напряжения сети отпирается тиристор VS1 и конденсатор разряжается через тиристор, диод VD2 и первичную обмотку трансформатора. Разряд происходит значительно быстрее заряда из-за наличия в цепи заряда резистора R1. Импульсы разрядного тока трансформируются, и между выводами разрядника Е1, подключенного к вторичной обмотки трансформатора, возникает искровой разряд частотой 50 Гц.

Обмотки импульсного трансформатора располагаются на стержне из феррита марки 600НН диаметром 8 и длиной 20 мм. Сначала наматывают вторичную обмотку, которая содержит 560 витков провода ПЭВ-2 диаметром 0,07 мм. Поверх нее наматывается первичная обмотка, содержащая 5 витков монтажного провода в поливинилхлоридной изоляции. Конденсатор С1 должен быть рассчитан на рабочее напряжение 400 В — не менее амплитуды сетевого напряжения.

Вилков В. [16]

Принципиальная схема еще одной электронной зажигалки для газовой плиты представлена на рис. 21.

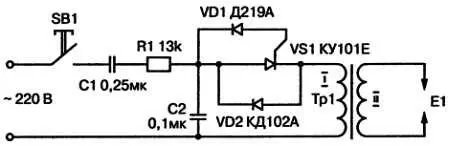

Рис. 21. Принципиальная схема зажигалки на тиристоре

При включении тумблера SB1 напряжение сети через конденсатор С1 и резистор R1 поступает на генератор импульсов, частота повторения которых составляет несколько сот герц. После прохождения через повышающий трансформатор Тр1 амплитуда импульсов достигает 10 кВ, что приводит к искровому пробою разрядника, подключенного к выводам вторичной обмотки трансформатора.
