Задающий модуль сирены собран на элементах 2ИЛИ-НЕ микросхемы К561ЛЕ5. Элементы DD1.1 и DD1.2 образуют импульсный генератор, собранный по традиционной схеме с емкостной обратной связью через конденсатор С1. На элементах DD1.3 и DD1.4 собран симметричный триггер, обеспечивающий получение на выходе (вывод 2 ) прямоугольных колебаний типа «Меандр».

Принципиальная схема сирены с задающим модулем приведена на рис. 20.

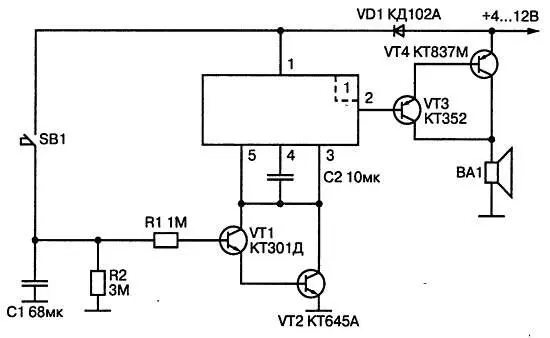

Рис. 20.Принципиальная схема сирены личной охраны

В исходном состоянии контакты тревоги SB1 разомкнуты, составной транзистор, образованный парой VT1, VT2, заперт, и генерация задающего модуля отсутствует. При замыкании контактов SB1 конденсатор С1 быстро заряжается от источника питания, и отпирается составной транзистор VT1/VT2. В результате выводы 3 и 5 задающего модуля заземляются и возникает генерация. Прямоугольные импульсы с выхода задающего модуля поступают на базу составного транзистора VT3/VT4, он отпирается каждым импульсом, и динамическая головка ВА1 воспроизводит звук, частота которого определяется задающим модулем. После размыкания контактов SB1 конденсатор С1 медленно разряжается, и через 2–3 минуты составной транзистор VT1/VT2 запирается, что приводит к прекращению генерации сигнала.

Чувствительным элементом этой конструкции является пьезоэлектрическая пластина от зуммера, резонансная частота которой находится в пределах от 1500 до 3000 Гц. Это позволяет обнаруживать импульсные сигналы на фоне сильных фоновых шумов.

Принципиальная схема детектора приведена на рис. 21.

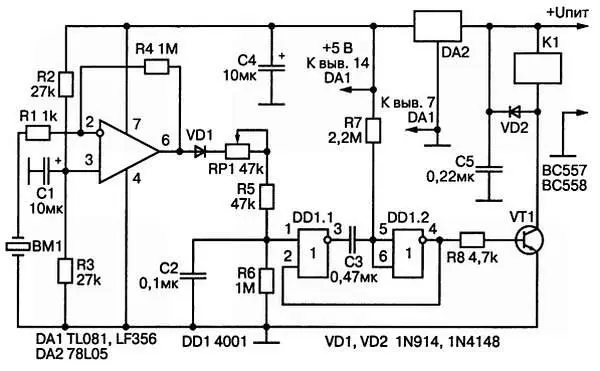

Рис. 21.Принципиальная схема детектора вибраций

Функции микрофона ВМ1 выполняет пьезоэлектрическая пластина, приклеенная к стеклу окна. Сигнал усиливается операционным усилителем DA1 и выпрямляется диодом VD1. Выпрямленным током заряжается конденсатор С2 через резисторы RP1 и R5. При достижении напряжением на С2 порога срабатывания триггера, собранного на элементах 2ИЛИ-НЕ DD1.1 и DD1.2, он перебрасывается, на выводе 4 появляется высокий уровень, которым отпирается транзистор VT1, и с небольшой задержкой благодаря конденсатору С5 срабатывает реле К1. Контакты этого реле используются в охранной системе. Устройство питается от батареи с напряжением 9-15 В, которое поступает на электронный стабилизатор DA2 с выходным напряжением 5 В.

В качестве операционного усилителя можно использовать К544УД2, элементы DD1.1 и DD1.2 — из микросхемы К561ЛЕ5, стабилизатора DA2 — КР142ЕН5А, транзистора — КТ315Б, УБ1-1ГД507А, УБ2-Д223Б.

Чувствительность детектора можно регулировать переменным резистором RP1.

Герасев Е. [15]

Это охранное устройство так же, как описанное в разделе 3.1, для доступа в помещение доверенных лиц использует «магнитный ключ», но построено иначе.

Принципиальная схема этого устройства приведена на рис. 22.

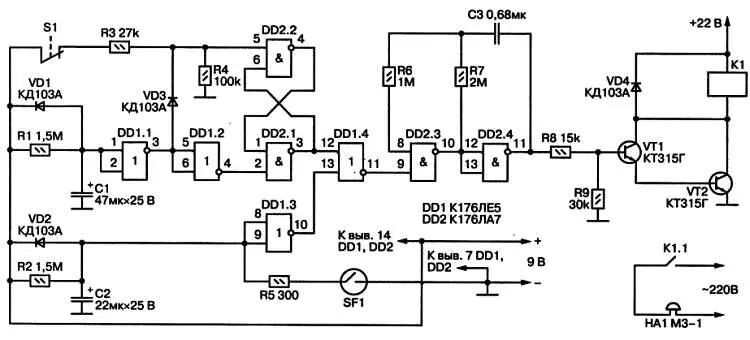

Рис. 22.Принципиальная схема охранного устройства

Здесь используются две микросхемы 176-й серии: DD1 — 4 элемента 2ИЛИ-НЕ и DD2 — 4 элемента 2И-НЕ. При подаче питания медленно заряжаются конденсаторы С1 и С2 соответственно через резисторы R1 и R2. Заряд длится 30–40 с, и за это время нужно успеть покинуть помещение и закрыть дверь. С момента включения и в процессе заряда конденсатора С1 на входе 2 DD2.1 действует низкий уровень, значит, на выходе 3 DD2.1 — высокий уровень. Элементы DD2.1 и DD2.2 образуют триггер, для которого активным сигналом является отрицательный перепад напряжения. Поэтому после того как С1 зарядится и на вход 2 DD2.1 поступит высокий уровень, состояние триггера не изменится и на выходе 3 DD2.1 останется высокий уровень. Поэтому на выходе 11 DD1.4 действует низкий уровень, запирающий мультивибратор, собранный на элементах DD2.3 и DD2.4.

При включении на входах DD1.3 — низкий уровень, на выходе — высокий, что не нарушает работу элемента DD1.4. Когда конденсатор С2 зарядится и на вход DD1.3 поступит высокий уровень, на его выходе образуется низкий уровень, но и он не сможет изменить состояние элемента ИЛИ-НЕ. Так что сигнал тревоги не возникает.
