Устройство содержит светочувствительный элемент, в качестве которого используется фоторезистор R1, триггер Шмитта, собранный на элементах DD1.1 и DD1.2 микросхемы DD1 типа К561ЛЕ5, формирователь импульсов постоянной длительности для подачи корма на элементах DD1.3 и DD1.4 и электронный ключ на транзисторах VT1, VT2, нагруженный электромагнитом дозатора Y1.

В темное время суток сопротивление фоторезистора значительно больше R2, и на входе триггера Шмитта низкий уровень напряжения. Также низкий уровень действует на выходе триггера Шмитта, на входе элемента DD1.3 и на выходе DD1.4. Поэтому транзисторы ключа заперты, и электромагнит дозатора отключен.

С наступлением рассвета сопротивление фоторезистора уменьшается, напряжение на входе триггера Шмитта нарастает, и, когда оно достигнет порога срабатывания, триггер опрокидывается. На выходе элемента DD1.2 появляется высокий уровень и начинается заряд конденсатора С3 через резистор R6. При этом на входе DD1.3 и на выходе DD1.4 оказывается высокий уровень, ключ отпирается, и срабатывает электромагнит дозатора. Длительность подачи корма определяется длительностью заряда конденсатора С3: по мере заряда уровень напряжения на входе DD1.3 уменьшается и достигает порога запирания. Тогда ключ запирается и электромагнит выключается. Этот режим продолжается до тех пор, пока не стемнеет и схема возвратится в исходное состояние.

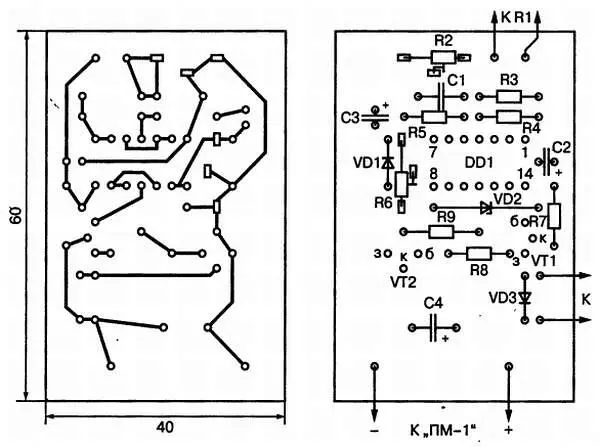

Эскиз печатной платы и расположение элементов схемы приведены на рис. 27.

Рис 27 Эскиз печатной платы автомата Питание устройства осуществляется от - фото 29

Рис. 27. Эскиз печатной платы автомата

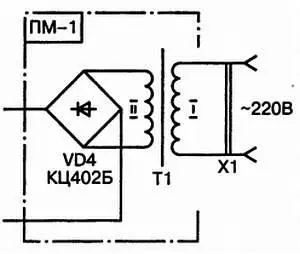

Питание устройства осуществляется от сети переменного тока напряжением 220 В с помощью обычного блока питания, схема которого приведена на рис. 28.

Рис 28 Принципиальная схема блока питания автомата 44 Электромеханический - фото 30

Рис. 28. Принципиальная схема блока питания автомата

4.4. Электромеханический «рыболов»

Виноградов Ю. [19]

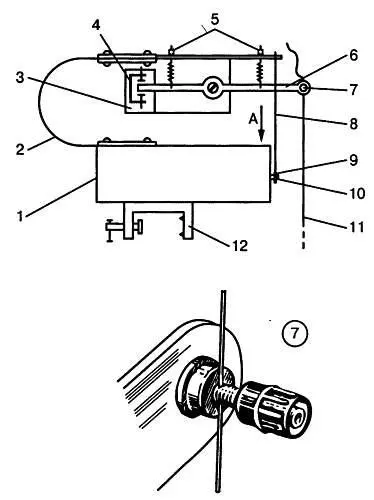

Устройство предназначено для автоматической подсечки рыбы после нескольких поклевок, число которых определено схемой. Принцип действия конструкции поясняется кинематической схемой, приведенной на рис. 29.

Рис 29 Кинематическая схема автомата Здесь 1 Футляр из пластмассы в - фото 31

Рис. 29. Кинематическая схема автомата

Здесь:

1. Футляр из пластмассы, в котором размещается электронный блок;

2. Плоская пружина из фосфористой бронзы;

3. Изоляционная пластина;

4. Контактная скоба;

5. Узлы крепления пружин;

6. Подпружиненное коромысло;

7. Зажим лески;

8. Стальная тяга;

9. Серьга зацепа с резьбой;

10. Вал редуктора с резьбой;

11. Леска;

12. Струбцинка крепления автомата.

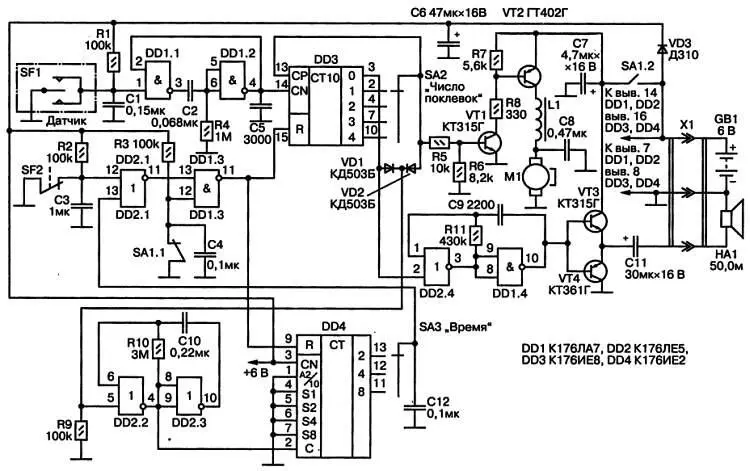

В настороженном состоянии, показанном на рисунке, леска 11 натянута грузилом и закреплена на конце коромысла в узле 7 . Пружина 2 является движителем автомата: в согнутом состоянии она удерживается тягой 8 , на конце которой находится серьга 9 . В резьбовое отверстие серьги на несколько витков ввернут хвостовик вала редуктора 10 . При подаче питания на электродвигатель шестерня его вала вращает шестерню редуктора, его вал выворачивается из серьги, они разъединяются, и пружина 2 резко распрямляется, дергая леску и производя подсечку. Момент включения двигателя определяется электрической схемой автомата, приведенной на рис. 30.

Рис 30 Принципиальная схема автомата SF1 Контакты между коромыслом и - фото 32

Рис. 30. Принципиальная схема автомата

SF1 — Контакты между коромыслом и скобой, в настороженном состоянии разомкнуты и замыкаются при поклевке;

SF2 — Контакты между валом редуктора и серьгой;

SA1 — Двухполюсный тумблер-переключатель, при налаживании и насадке наживки контакты SA1.1 замкнуты, a SA1.2 разомкнуты;

SA2 — Переключатель, которым устанавливается число поклевок, после которых происходит подсечка;

SA3 — Переключатель, которым устанавливается временной интервал, в течение которого осуществляется счет числа поклевок.

Элементы 2И-НЕ DD1.1 и DD1.2 образуют одновибратор, назначение которого состоит в устранении дребезга контактов SF1. При первой поклевке сигнал датчика SF1 активизирует счетчик DD3, положительный перепад с его вывода 3 через диод VD1 запускает генератор импульсов, собранный на элементах DD2.2 и DD2.3. Импульсы с частотой повторения около 1 Гц поступают на счетчик DD4, и в зависимости от положения переключателя SA3 через 2, 4 или 8 с сигнал поступает на вход 13 элемента DD2.1, а с выхода 11 DD1.3 — нa входы R счетчиков DD3 и DD4, возвращая их в нулевое состояние. Таким образом, если за время указанного промежутка не поступили следующие сигналы поклевок, первый сигнал считается ошибочным, и схема возвращается в исходное состояние.
