Если разомкнуть дверные контакты S1, на вход 5 DD2.2 поступит низкий уровень, который переключит триггер. Теперь на выходе 3 DD2.1 и на входе 12 DD1.4 образуется низкий уровень. В то же время после того как конденсатор С2 зарядился, на выходе DD1.3 и на входе 13 DD1.4 действует низкий уровень. Поэтому на его выходе образуется высокий уровень, которым включается мультивибратор, и звучит сигнал тревоги.
Чтобы войти в помещение, не инициируя тревоги, достаточно с помощью магнита замкнуть контакты геркона SF1, разрядив конденсатор С2. Тогда на входе 13 DD1.4 образуется высокий уровень, что приведет к низкому уровню на его выходе, и сигнала тревоги не последует.
В качестве реле автор рекомендует использовать РЭС-22, соединив параллельно группы контактов для увеличения пропускаемого тока и используя для питания выпрямитель, что нельзя признать достоинством. Группы контактов замыкаются и размыкаются отнюдь не одновременно. Поэтому их параллельное соединение не увеличивает допустимый ток. А питание обмотки реле от сети позволит злоумышленнику легко проникнуть в охраняемое помещение, предварительно обесточив его, что обычно достижимо снаружи. Поэтому можно рекомендовать использование реле типа РЭС10, паспорт РС4.524.308П2 или РС4.529.031-07 (согласно ГОСТ 16121-86).
Глава 4
РЫБАКУ И АКВАРИУМИСТУ
4.1. Электронная «приманка» для рыб
Васильев В. [16]
Оказывается, рыбы и издают звуки, и слышат их. Некоторые крупные рыбы обнаруживают заинтересованность источниками звука, особенно импульсного характера. Схема простейшего генератора такого звука приведена на рис. 23.

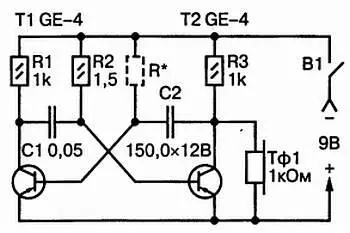

Рис. 23. Принципиальная схема электронной «приманки» для рыб
Схема представляет собой несимметричный мультивибратор, собранный на двух транзисторах с емкостными связями.
В качестве нагрузки используется головной телефон. Частота повторения импульсов может регулироваться путем подбора сопротивления резистора R*, показанного на схеме штриховой линией.
Устройство размещается в пластмассовом герметичном футляре с окном, к которому прижата мембрана телефона. Внутрь также помещается батарея «Крона» и кнопочный микровыключатель В1, которым можно управлять, нажимая на кнопку через стенку футляра.
В качестве транзисторов можно использовать МП41 или ГТ308А, телефон — типа ТОН-2.
Семенов И. [17]
Прибор предназначен для измерения глубины водоема. Принцип действия лота основан на измерении давления воды.
Принципиальная схема устройства показана на рис. 24.

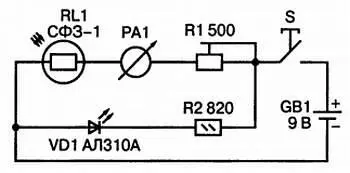

Рис. 24. Принципиальная схема лота
Светодиод VD1 и фоторезистор RL1 образуют датчик, предназначенный для погружения в воду на дно, который тремя проводами соединяется с остальными элементами схемы. В зависимости от глубины погружения увеличивается давление воды на чувствительный элемент датчика и уменьшается освещенность фоторезистора, что регистрируется стрелочным прибором РА1. Конструкция датчика приведена на рис. 25.

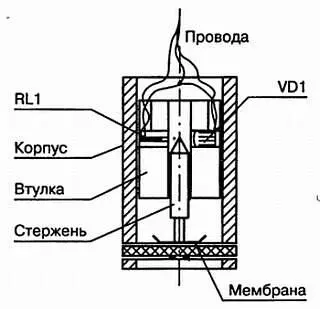

Рис. 25. Конструкция датчика лота
Корпус датчика выполнен из металлической трубки. Нижний торец закрыт мембраной из резины с тканевой прослойкой толщиной 3–4 мм. В центре мембраны крепится стержень круглого сечения диаметром 5 мм с коническим концом, который входит в отверстие втулки. Перпендикулярно оси втулки в ней просверлено сквозное отверстие диаметром 4,85 мм, в котором с одной стороны помещен светодиод, а с другой — фоторезистор. Три провода марки МГТФ-0,35 выходят из корпуса через верхнюю заглушку и обмотаны липкой лентой.
Источником питания лота служит батарея «Кронам напряжением 9 В. Стрелочный прибор — микроамперметр магнитоэлектрической системы с полным отклонением стрелки 50 или 100 мкА.
4.3. Автомат кормит аквариумных рыб
Нечаев И. [18]
Автомат каждый день по утрам выполняет кормление аквариумных рыб с помощью дозатора, функции которого исполняет электромагнит, управляемый транзисторным ключом.
Принципиальная схема автомата представлена на рис. 26.

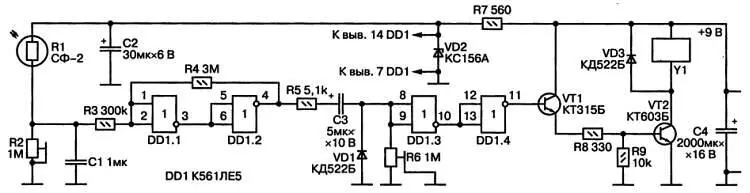

Рис. 26. Принципиальная схема автомата для кормления рыб
