Шустов М. [9]

Давно установлено, что светотерапия и цветотерапия способны корректировать состояние человека, воздействовать на его самочувствие, лечить неврозы. Снять приступы мигрени удается, изменяя частоту вспышек света в пределах от 0,5 до 50 Гц и его яркость. Схема одного из возможных генераторов такого назначения приведена на рис. 13.

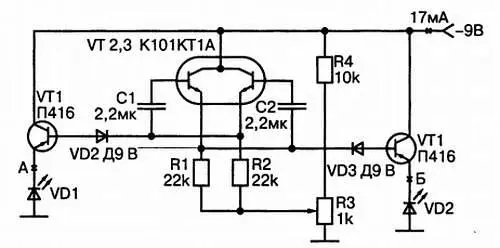

Рис. 13. Принципиальная схема генератора против мигрени

Задающий генератор образован симметричным мультивибратором, который собран на лавинных транзисторах микросхемы К101КТ1А. Частота повторения импульсов, генерируемых этой схемой, определяется емкостью конденсаторов С1 и С2 и сопротивлениями резисторов, включенных в цепи эмиттеров. Изменять частоту в пределах от 1 до 33 Гц можно регулировкой напряжения, снимаемого с делителя, образованного резисторами R3 и R4. Импульсные последовательности с эмиттеров мультивибратора через диоды VD2 и VD3 подаются на базы транзисторов VT1 и VT4, которые служат усилителями тока и собраны по схеме с общим коллектором. В цепи эмиттеров этих транзисторов включены светодиоды VD1 и VD2. Один из них может быть типа АЛ307Б красного цвета, а другой — АЛ307Г зеленого цвета. Вместо транзисторов П416 можно использовать ГТ308А.

Коваль А. [10]

Это устройство представляет собой простейший звуковой генератор, частота которого и тон звука определяются освещенностью фоторезистора.

Принципиальная схема генератора показана на рис. 14.

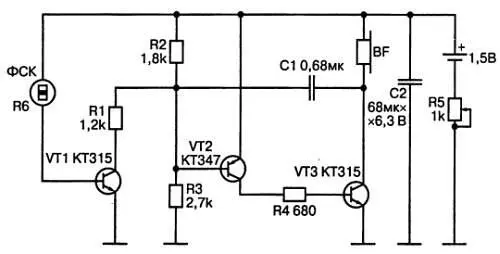

Рис. 14. Принципиальная схема помощника для слепых

Все устройство помещается в цилиндрический корпус фонаря, рассчитанного на использование двух гальванических элементов 373. Плата с элементами устройства устанавливается вместо одного из гальванических элементов, а второй используется для питания. Фоторезистор устанавливается вместо лампочки, а в отверстие кнопки выводится ось переменного резистора R5, которым можно регулировать высоту тона. Если на место стекла установить линзу, подобрав ее фокусное расстояние так, чтобы свет фокусировался на фоторезисторе, чувствительность устройства значительно возрастет. Такой «антифонарь» позволяет определять направление на свет.

Иванов Б. [11]

Для насыщения воздуха в помещении отрицательными ионами предлагается конструкция электроэффлювиальной люстры, на которую подается высокое напряжение, приводящее к ионизации окружающего воздуха.

Принципиальная схема такого устройства приведена рис. 15.

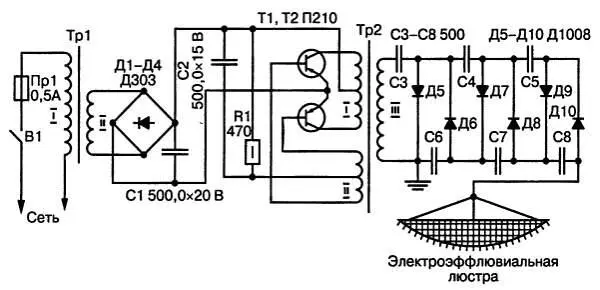

Рис. 15. Схема литания электроэффлювиальной люстры

Устройство питается от электросети напряжением 220 В через сетевой трансформатор Тр1, вторичная обмотка которого подключена к мостовому выпрямителю на диодах Д1-Д4. Выпрямленное напряжение сглаживается конденсатором С1 и поступает в качестве питания на генератор с индуктивной обратной связью, собранный по симметричной схеме на транзисторах Т1 и Т2. Рабочий режим генератора обеспечивают резистор R1 и конденсатор С2. С повышающей вторичной обмотки III переменное напряжение частотой около 4000 Гц поступает на выпрямитель с умножением напряжения в шесть раз. В результате суммарное высокое напряжение на конденсаторах С6, С7 и С8 достигает 30 кВ и подается на электроэффлювиальную люстру.

Сетевой трансформатор Тр1 собран на сердечнике Ш20, толщина набора 30 мм, первичная обмотка содержит 2200 витков провода ПЭЛ диаметром 0,25 мм, вторичная обмотка — 120 витков провода ПЭЛ диаметром 1,2 мм.

Повышающий трансформатор Тр2 собран на ферритовом С-образном сердечнике от строчного трансформатора ТВС-110, обмотка 1-14 витков провода ПЭЛ диаметром 0,8 мм с отводом от середины, обмотка II — 6 витков того же провода с отводом от середины, обмотка III — 8000 витков провода ПЭЛШО диаметром 0,08 мм. Эскиз электроэффлювиальной люстры представлен на рис. 16.

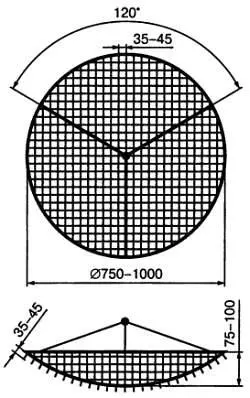

Рис. 16. Эскиз электроэффлювиальной люстры
