Вильямс Никитин: В помощь радиолюбителю. Выпуск 12

Если переключить SA2 в положение, при котором SA2.1 разомкнется, a SA2.2 замкнется, включится режим калибровки, вместо измеряемого в схему включится эталонный резистор R3 и подстроечным резистором R1 стрелку вольтметра нужно будет установить на последнее деление шкалы. На двух других пределах измерения производятся аналогично.

Резисторы R3, R6 и R9 должны точно соответствовать указанным номиналам. Стабилитрон VD1 и конденсатор С3 служат для защиты стрелочного прибора от перегрузок и резких бросков стрелки. В качестве трансформатора можно использовать выходной трансформатор кадров от старых ламповых телевизоров ТВК-110А, ТВК-110ЛМ, ТВК-110Л2. Используется та из вторичных обмоток, которая намотана более толстым проводом (сопротивление которой меньше).

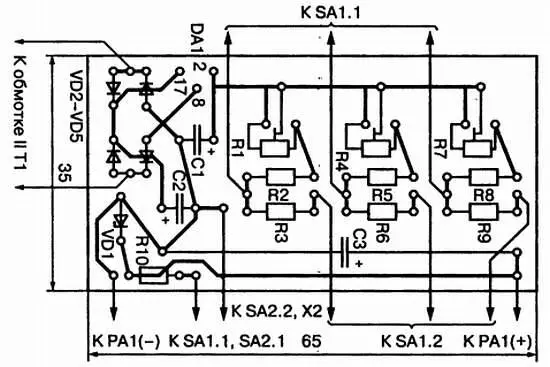

Чертеж печатной платы с установленными на ней элементами схемы показан на рис. 3.

Рис. 3.Печатная плата омметра с линейной шкалой

Устименко С. [3]

Иногда в радиолюбительских условиях необходимо измерить индуктивность высокочастотной катушки, но приборы, обладающие такой возможностью (куметры), встречаются достаточно редко. Предлагаемый прибор позволяет измерять индуктивности катушек на трех пределах измерения — 30, 300 и 3000 мкГн с точностью не хуже 2 % от значения шкалы. На показания не влияют собственная емкость катушки и ее омическое сопротивление. Принцип действия прибора состоит в измерении энергии, накопленной в магнитном поле катушки за время протекания через нее постоянного тока.

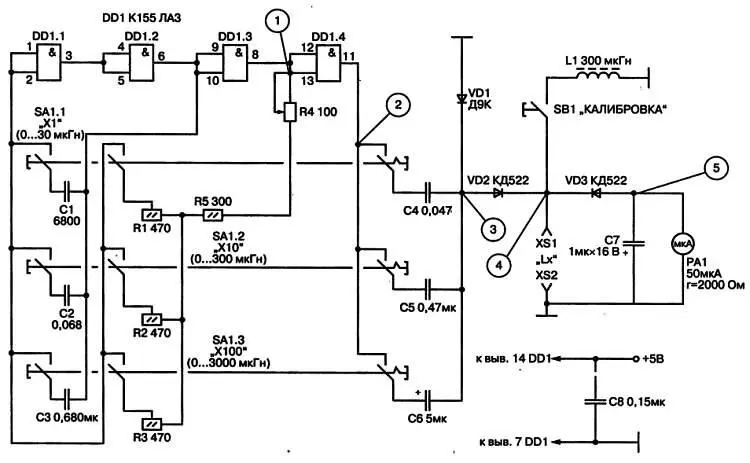

Принципиальная схема измерителя приведена на рис. 4.

Рис. 4.Принципиальная схема измерителя индуктивности

На элементах 2И-НЕ микросхемы DD1 собран генератор прямоугольных импульсов, частота повторений которых определяется емкостью конденсатора C1, С2 или С3 в зависимости от включенного предела измерений переключателем SA1. Эти импульсы через один из конденсаторов С4, С5 или С6 и диод VD2 поступают на измеряемую катушку L x, которая подключена к клеммам XS1 и XS2. После прекращения очередного импульса во время паузы за счет накопленной энергии магнитного поля ток через катушку продолжает протекать в том же направлении через диод VD3, его измерение осуществляется стрелочным прибором РА1. Конденсатор С7 сглаживает пульсации тока. Диод VD1 служит для привязки уровня импульсов, поступающих на катушку.

При налаживании прибора необходимо использовать три эталонные катушки с индуктивностями 30, 300 и 3000 мкГн, которые поочередно подключаются вместо L1, и соответствующим переменным резистором R1, R2 или R3 стрелка прибора устанавливается на максимальное деление шкалы. Во время эксплуатации измерителя достаточно выполнять калибровку переменным резистором R4 на пределе измерения 300 мкГн, используя катушку L1 и включив выключатель SB1.

Питание микросхемы производится от любого источника напряжением 5 В.

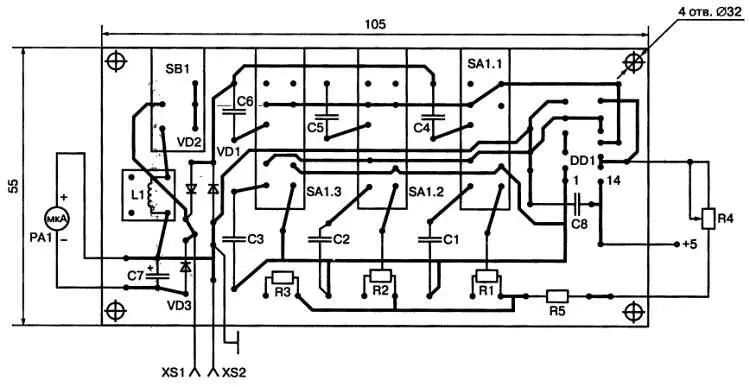

Чертеж печатной платы с установленными на ней элементами схемы показан на рис. 5.

Рис. 5.Печатная плата измерителя индуктивностей

Соловьев О. [4]

Этот миниатюрный прибор позволяет измерять емкость конденсаторов в пределах от 30 пФ до 3 мкФ на пяти поддиапазонах. Используется общеизвестный принцип сбалансированного моста переменного тока с питанием от генератора.

Особенность схемы этого измерителя состоит в том, что генератор и мост объединены и собраны на одной интегральной микросхеме.

Принципиальная схема измерителя приведена на рис. 6.

Рис. 6.Принципиальная схема измерителя емкости

Четыре элемента 2И-НЕ в этой схеме имеют несколько цепей обратной связи. Положительная частотно-независимая обратная связь осуществлена с вывода 6 на вывод 2 . Две цепи частотно-зависимой обратной связи выполнены с вывода 8 через верхнюю по схеме часть резистора R3 и резистор R2 на вывод бис вывода 8 через нижнюю по схеме часть резистора R3 и резистор R4 — на вывод 1 . Частотная зависимость этих цепей объясняется наличием одного из конденсаторов С1-С5, включенного переключателем диапазонов SA1, и конденсатора, емкость которого необходимо измерить, подключенного к клеммам XS1 и XS2.
