Транзистор выполняет функции усилителя звуковой частоты по схеме с общим эмиттером и резистором нагрузки в цепи коллектора (R6), но с его коллектора усиленный сигнал подается в цепь базы через трехзвенный частотный фильтр, состоящий из резисторов R1, R2, R3, R5 и конденсаторов С1, СЗ, С4. Благодаря этому фильтру на определенной частоте осуществляется сдвиг фазы сигнала, необходимый для выполнения условий генерации, а эта обратная связь становится положительной.

Конденсатор С2 — разделительный, а резистором R4 устанавливается рабочий режим базы. С помощью переменного резистора R6 можно изменять уровень выходного сигнала. Емкости конденсаторов частотного фильтра для получения определенной частоты генерации можно определить по следующей формуле:

C= 0.065/ RF

где:

С— емкость конденсаторов C1 = С2 = СЗ = С4 в фарадах;

R— сопротивления резисторов R1 = R2 = R3 в омах;

F— частота генерируемых колебаний в герцах.

Гончар Г. [7]

Подобно укалыванию иглой биологически активных точек (БАТ) аналогичные результаты достигаются воздействием на БАТ электрическими импульсами. При этом обеспечивается безболезненность и стерильность.

Принципиальная схема прибора представлена на рис. 10.

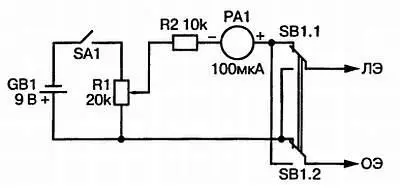

Рис. 10.Принципиальная схема прибора для акупунктуры носа

Переменный резистор R1 служит для установки уровня тока в цепи, резистор R2 ограничивает максимальный ток величиной 0,9 мА. ЛЭ — лечебный электрод, который вводится в ноздрю на глубину 5–7 см, ОЭ — общий электрод, который держат в руке.

Перед процедурой переменный резистор R1 устанавливают в нижнее по схеме положение и включают питание тумблером SA1. Затем регулятором уровня R1 устанавливают ток, равный 70–80 мкА, и производят поиск БАТ, поворачивая и перемещая лечебный электрод. При этом ток течет от плюса батареи через общий электрод, тело пациента, лечебный электрод, микроамперметр, резисторы R2 и R1, SA1 на минус батареи. Найдя БАТ и вновь установив ток на уровне 70–80 мкА, выключают питание тумблером SA1 и переключают SB1 в нижнее по схеме положение. Теперь возбужденный нерв сам становится на короткое время источником тока, который протекает от ЛЭ через тело пациента, ОЭ, РА1, R2, R1, ЛЭ и индицируется прибором.

Стахов Е. [8]

Прибор можно использовать в качестве обезболивающего устройства при головной боли, ревматизме, а также стимулятора при неврозах и переутомлении.

Принципиальная схема прибора показана на рис. 11.

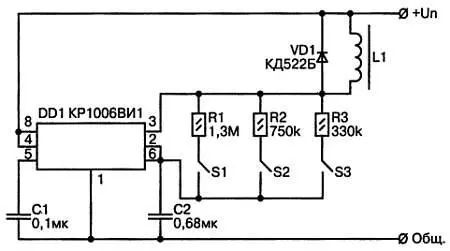

Рис. 11.Принципиальная схема прибора магнитотерапии

В исходном состоянии конденсатор С2 разряжен, а после включения одного или нескольких тумблеров S1, S2, S3 начинает периодически заряжаться и разряжаться под воздействием таймера DD1. При этом через обмотку электромагнита L1 протекает импульсный ток, частота повторения которого определяется емкостью конденсатора С2 и сопротивлением зарядно-разрядной цепи. Диод VD1 служит для защиты таймера от напряжения противоЭДС, возникающего при работе.

Три тумблера дают возможность семи комбинаций их включения, что соответствует получению дискретных значений частоты повторения импульсов от 0,74 до 5,2 Гц. Питание устройства производится от батареи напряжением от 5 до 16 В при токе потребления от 15 до 50 мА и зависит от желаемой дозы. Конструкция электромагнита приведена на рис. 12.

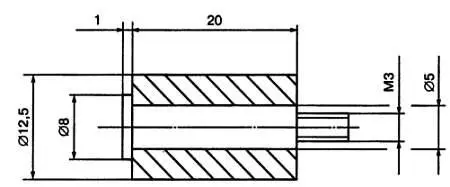

Рис. 12.Эскиз электромагнита

Катушка электромагнита содержит 4300 витков провода ПЭЛ диаметром 0,09 мм. Внутрь катушки вставлен сердечник из магнитомягкой стали с резьбой на хвостовике для крепления к монтажной плате.

Использование устройства состоит в прикладывании торца сердечника электромагнита к больному месту. Частота импульсов путем включения комбинации тумблеров подбирается экспериментально. Обычно более низкие частоты применяют при ревматических болях, а более высокие — при головных. Длительность сеанса — порядка 15 минут в день.
