Устройство предназначено для автоматического включения освещения при наступлении сумерек и выключение его с рассветом. Принципиальная схема автомата приведена на рис. 41.

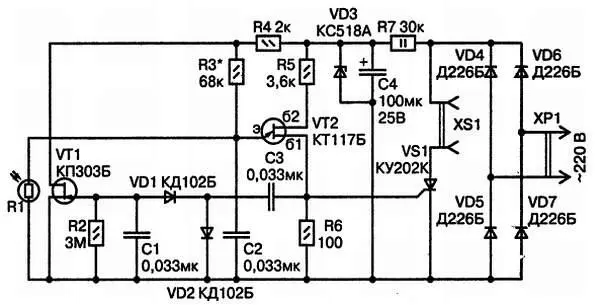

Рис. 41. Принципиальная схема автомата управления освещением

Чувствительным элементом автомата является фоторезистор R1, управляющим элементом — тиристор VS1. Осветительные лампы подключаются к соединителю XS1. Автомат питается от сети переменного тока напряжением 220 В через выпрямительный мост на диодах VD4-VD7. Выпрямленное напряжение стабилизировано элементами R7, VD3, С4.

Днем сопротивление фоторезистора мало, потенциал эмиттера VT2 мал, он заперт и заперт также тиристор — освещение выключено. Конденсатор С2 заряжен до напряжения на конденсаторе С3. Когда начинает темнеть, сопротивление R1 увеличивается, потенциал эмиттера VT2 растет, и он начинает отпираться. Конденсатор С3 разряжается на резистор R6 и управляющий электрод тиристора, который отпирается, зажигая осветительные лампы.

Для устранения неустойчивого режима из-за снижения напряжения на эмиттере VT2 благодаря разряду С3 вводится гистерезис, использующий транзистор VT1. Импульсы, возникающие на резисторе R6 при отпирании транзистора VT2, через конденсатор С3 подаются на выпрямитель VD1, VD2, С1, собранный по схеме удвоения. На затворе транзистора VT1 образуется отрицательное относительно истока напряжение, и открытый до сих пор VT1 запирается. Потенциал его стока увеличивается и также увеличивается потенциал эмиттера VT2.

При следующем рассвете сопротивление фоторезистора падает, транзистор VT2 и тиристор запираются, и осветительные лампы гаснут.

Элементы схемы размещаются на печатной плате, показанной на рис. 42. Фоторезистор устанавливается таким образом, чтобы он освещался наружным светом, но чтобы на него не падал свет от ламп, управляемых автоматом.

Рис. 42. Чертеж печатной платы автомата управления освещением

Примечание. В статье автор рекомендует применение тиристора КУ202К, а также и других. Однако этот тиристор и многие другие из числа рекомендованных рассчитаны на предельное прямое напряжение в закрытом состоянии не более 300 В. Амплитуда же номинального напряжения сети достигает 311 В, а предельного — 327 В. Поэтому в схеме автомата допустимо использовать из числа упомянутых автором лишь КУ202М или КУ202Н. Мощность ламп ограничена используемыми выпрямительными диодами: Д226Б допускают максимальный прямой ток 300 мА. Отсюда максимальная мощность ламп составляет 132 Вт.

Лазовик В. [29]

В разделе 7.3 был рассмотрен автоматический выключатель О. Зонова, в схеме которого использовались электромагнитные реле. Однако по сравнению с электронными компонентами электромагнитные реле менее надежны. В этой схеме основным запоминающим элементом переключения является D-триггер К176ТМ2. Принципиальная схема автомата приведена на рис. 43

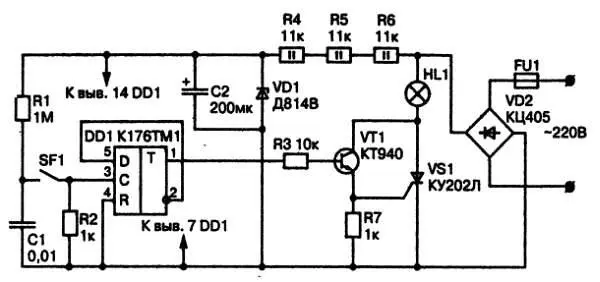

Рис. 43. Принципиальная схема автоматического выключателя освещения

На дверной коробке установлен герконовый контакт SF1. Он замыкается при запирании двери. В исходном состоянии на прямом выходе триггера DD1 — уровень лог. 0, транзистор VT1 и тиристор VS1 заперты, осветительная лампа HL1 не горит. На инверсном выходе триггера — уровень лог. 1. При открывании двери контакты SF1 размыкаются, но это не приводит к изменениям в схеме. При закрывании двери положительный перепад поступает на вход С триггера и он опрокидывается. На прямом выходе устанавливается уровень лог. 1 (как на входе D ), на инверсном — уровень лог. 0. Отпираются транзистор и тиристор, зажигается лампа.

Когда выходят из помещения и открывают дверь, размыкание контакта SF1 и отрицательный перепад не влияют на состояние автомата. Но при втором закрывании двери положительный перепад на входе С триггера переключает его, на прямом выходе появляется уровень лог. 0 (как на входе D ), транзистор и тиристор запираются, лампа гаснет, а на инверсном выходе триггера устанавливается уровень лог. 1. Схема возвращается в исходное состояние. К тиристору в закрытом состоянии приложены положительные полуволны синусоидального напряжения сети с максимальной амплитудой 327 В. Поэтому использование в схеме тиристора КУ202Л с предельным напряжением в закрытом состоянии 300 В чревато пробоем. Вместо него следует применить КУ202М или КУ202Н.
