P= U 2/ R, откуда R= U 2/ P= 220 2/75 = 645 Ом

Видно, что «пусковой» ток ламп накаливания почти в 10 раз больше номинального. Остается лишь удивляться, почему не перегорают все электрические лампочки при первом же включении.

В предлагаемом устройстве после включения выключателя SA1 через лампу проходят лишь отрицательные полупериоды напряжения сети благодаря диоду VD2. Положительные же полупериоды протекают через лампу, резистор R1 и диод VD1, заряжая конденсатор С1. Этот ток благодаря наличию резистора R1 мал и не влияет на сопротивление нити накала. Через несколько секунд напряжение на конденсаторе (и на управляющем электроде тиристора) возрастает, и тиристор отпирается. Таким образом, сначала лампа немного прогревается однополупериодным током, после чего автоматически ее переводят в рабочий режим. Схема автомата приведена на рис. 37.

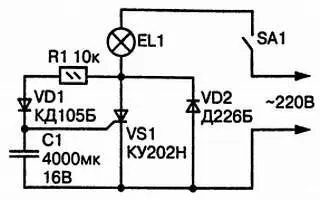

Рис. 37. Принципиальная схема автомата защиты лампы от перегорания

Нечаев И. [26]

При использовании этого автомата экономится электроэнергия за счет того, что некоторые, обычно постоянно включенные лампы (в коридорах, на лестничных клетках и т. д.) горят вполнакала и лишь при необходимости могут вручную переключаться в нормальный режим. Принципиальная схема автомата показана на рис 38.

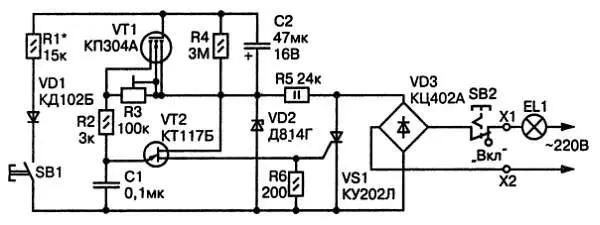

Рис. 38. Принципиальная схема автомата-эконома энергии

Лампы EL1 (их суммарная мощность не должна превышать 220 Вт) с нормально замкнутыми контактами выключателя SB2 включены в одну диагональ диодного моста VD3.

Ко второй диагонали подключен тиристор VS1. Выпрямленное мостом пульсирующее напряжение стабилизируется элементами R5, VD2 и через резисторы R3, R2 заряжает конденсатор С1. Когда напряжение на нем достигнет порога отпирания транзистора VT2, он откроется и С1 разрядится на цепь управляющего электрода тиристора. В результате зажгутся лампы. Чем меньше зарядный ток С2, который регулируется переменным резистором R3, тем позже откроется тиристор и тем меньше яркость ламп.

Если кратковременно нажать кнопку SB1, через R1 и VD1 зарядится конденсатор С2, откроется транзистор VT1 и зашунтирует R3. Резко увеличится ток заряда С1, а транзистор VT2 станет открываться в начале каждой полуволны. Несколько десятков секунд яркость лампы будет максимальной, пока не разрядится С2, и схема вернется в дежурный режим.

Детали автомата размещаются в стенной коробке вместо стандартного выключателя на печатной плате, показанной на рис. 39.

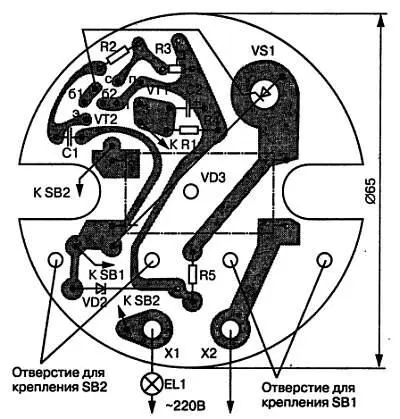

Рис. 39. Чертеж печатной платы автомата-эконома энергии

Зонов О. [27]

Это устройство (рис. 40) собрано на трех электромагнитных реле и управляется дверным контактом, который замыкается при открывании двери. При этом срабатывает реле К1 и его контакты К1.1 переключаются в правое по схеме положение. Теперь замыкается цепь питания реле К2: вывод «плюс» конденсатора С1, резистор R1, контакты К1.1, контакты К3.1. Реле К2 срабатывает и самоблокируется контактами К2.1. Если теперь закрыть дверь, дверной контакт разомкнется и реле К1 отпустит. Контакт К1.1 вернется в левое положение, но реле К2 останется в сработавшем состоянии, так как ток в обмотке обеспечивается замкнутыми контактами К2.1, контактами К1.1 в левом положении и открытым диодом VD1. Через диод VD2 пойдет ток в обмотку реле К3. Оно сработает, контакты К3.1 переключатся в правое положение и реле К3 встанет на самопитание. Такое состояние может длиться неограниченно долго. После открывания и последующего закрывания двери реле К2 и К3 срабатывают и остаются в этом состоянии.

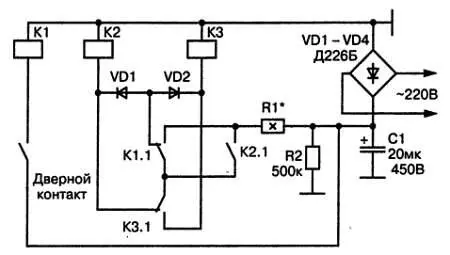

Рис. 40. Схема автоматического выключателя

Если парой дополнительных контактов одного из этих реле зажигать освещение в помещении, то при входе в него и закрывании за собой двери будет автоматически включаться освещение.

Если теперь выйти из помещения, открыв дверь, вновь замкнется дверной контакт и сработает реле К1. Контакты К1.1 займут правое положение, реле К2 отпустит и контакты К2.1 разомкнутся. Но реле К3 останется в сработавшем состоянии, так как через его обмотку течет ток через контакты К1.1 и К3.1, находящиеся в правом положении. Наконец, закроем дверь. Реле К1 отпустит, контакты К1.1 вернутся в левое положение и отпустит реле К3. Схема вернулась в исходное состояние.
