Почти все элементы схемы размещены на печатной плате, чертеж которой приведен на рис. 33.

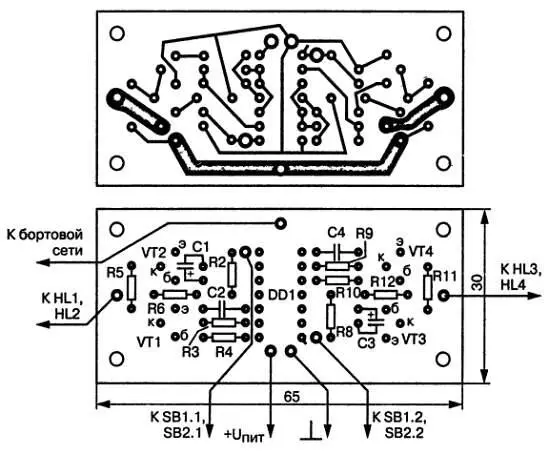

Рис. 33.Печатная плата реле указателя поворотов

Гарасымив И. [23]

Регулятор рассчитан на установку в автомобилях ВАЗ, при которой, если переключатель рода работ стеклоочистителя установлен в среднее положение, на контакт 1 разъема поступает напряжение +12 В, контакт 2 соединяется с электродвигателем, а контакт 3 — с массой автомобиля (рис. 34).

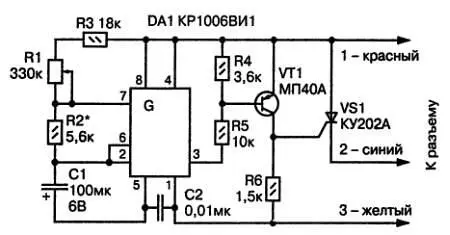

Рис. 34.Схема регулятора работы стеклоочистителя

Потенциал вывода 3 таймера DA1 равен нулю, вследствие чего отпираются транзистор VT1 и тиристор VS1, который включает электродвигатель. При его вращении контакты кулачка замыкают тиристор, и он запирается. Через некоторое время после подачи напряжения, определяемого элементами R2, С1, уровень вывода 3 таймера оказывается равен +12 В, что приводит к запиранию транзистора VT1. Длительность этого состояния можно регулировать переменным резистором R1.

Вместо транзистора МП40А можно использовать КТ3107А

Затуловский М. [24]

Прибор рассчитан на работу с четырехцилиндровым карбюраторным двигателем и 12-вольтовой аккумуляторной батареей. Он позволяет измерять постоянное напряжение до 16 В, частоту вращения коленвала на двух пределах измерения — 1200 и 6000 об/мин, угол замкнутого состояния контактов прерывателя — до 90°. Прибор позволяет оценить падение напряжения на замкнутых контактах прерывателя до 1 В (при допустимом значении 0,2 В). Принципиальная схема прибора приведена на рис. 35.

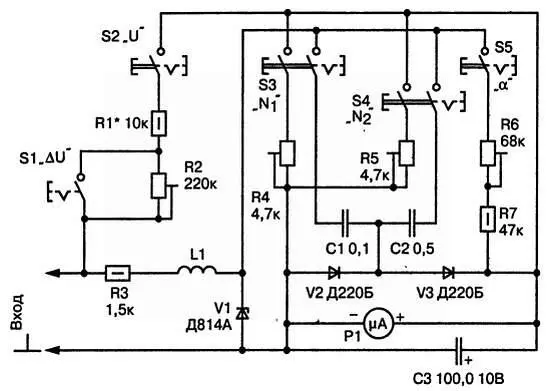

Рис. 35.Принципиальная схема прибора автолюбителя

При нажатой кнопке S2 и отжатой S1 последовательно с микроамперметром Р1 включены добавочные резисторы R1 и R2. Предел измерения 16 В устанавливают по образцовому прибору переменным резистором R2. При этом пользуются шкалой на 16 В (рис. 36).

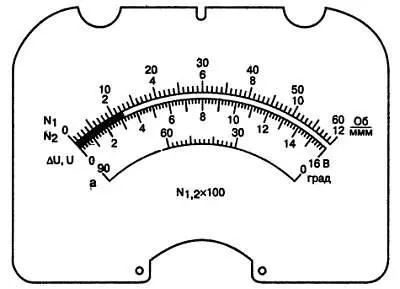

Рис. 36.Чертеж шкалы прибора автолюбителя

Для измерения падения напряжения на контактах прерывателя прибор подключают к ним, включают зажигание и заводной ручкой проворачивают коленвал до броска стрелки прибора влево. Тогда нажимают кнопку S1. Зачерненный участок шкалы указывает допустимое положение стрелки, а выход за пределы этого участка сигнализирует о необходимости зачистки контактов прерывателя.

Далее измеряют частоту вращения коленвала двигателя. Для этого возвращают кнопку S1 в разомкнутое состояние, подключают прибор к выводам прерывателя и нажимают кнопку S3 или S4. При этом прибор становится конденсаторным частотомером с подключенным конденсатором С1 или С2. При каждом размыкании контактов прерывателя конденсатор заряжается через диод V3 и микроамперметр, а при замыкании разряжается через диод V2. Показания прибора пропорциональны частоте вращения коленвала.

Отсчет N по одной или другой шкале умножается на 100. При нажатой кнопке S5 измеряется угол замкнутого состояния контактов. Коэффициент заполнения импульсов, ограниченных по амплитуде стабилитроном V1, и средний ток через микроамперметр зависят от угла замкнутого состояния контактов прерывателя. Рабочий участок на шкале — от 30 до 60° — оцифрован.

Катушка L1 намотана на каркасе диаметром 6 мм и расстоянием между щечками 26 мм внавал. Она содержит 9400 витков провода ПЭВ-2 диаметром 0,08 мм. Стрелочный прибор Р1 — микроамперметр типа М906 с током полного отклонения стрелки 100 мкА и сопротивлением рамки около 750 Ом.

Банников В. [25]

Общеизвестно, что осветительные лампы чаще всего перегорают в момент подачи на них питания. Это связано с тем, что сопротивление нити накала лампы сильно зависит от ее температуры, причем в холодном состоянии оно минимально. Так, обычная лампочка мощностью 75 Вт, рассчитанная на номинальное напряжение 220 В, при комнатной температуре имеет сопротивление около 65 Ом. Но после разогрева в горячем состоянии ее сопротивление можно найти, исходя из номинальных значений напряжения и мощности:
