Для питания приемника используй две батареи 3336Л, соединив их последовательно. Выключатель S1 любой конструкции. Впрочем, его может и не быть — в опытном приемнике питание можно включать соединением проводников.

Колебательный контур может быть любым из тех, с которыми тебе пришлось иметь дело в третьей беседе. Надо только поверх контурной катушки или возле нее на ферритовом стержне намотать катушку связи L2 — 15–20 витков провода ПЭВ-1 или ПЭЛ диаметром 0,18-2 мм. Настраивать колебательный контур желательно конденсатором переменной емкости, например конденсатором КПЕ-180, или подстроечным конденсатором КПК-2 с наибольшей емкостью 150 пФ.

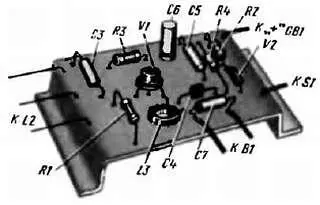

Детали усилителя и детекторной цепи смонтируй на картонной панели размерами примерно 80х50 мм (рис. 101).

Рис. 101. Монтаж деталей усилителя и детекторной цепи рефлексного приемника

Детали размешай вверху панели, а соединения между ними делай снизу и обязательно пропаяй. Колебательный контур с катушкой связи L2 подключишь ко входу усилителя после того, как наладишь его.

Проверь по принципиальной схеме все соединения, правильность включения выводов транзистора, полярность электролитического конденсатора С6. Только убедившись, что ошибок в монтаже нет, можно подключить источник питания и приступить к налаживанию приемника. Хорошо бы сразу после подключения батареи измерить вольтметром напряжение, действующее между плюсовым и минусовым проводниками цепи питания. Если батарея хорошая, это напряжение должно быть 8,5–9 В. Значительно меньшее напряжение укажет на то, что используемая батарея частично разряжена, есть ошибки в монтаже или транзистор оказался с пробитыми р-n переходами.

Налаживание усилителя заключается в установке рекомендуемого тока коллекторной цепи подбором резистора R1. Для этого в коллекторную цепь включи миллиамперметр, резистор R1 замени временно такой же цепочкой резисторов, как при налаживании однокаскадного усилителя (R2 на рис. 93) и с ее помощью установи в коллекторной цепи ток, равный 2 3 мА. После этого к усилителю можно подключить колебательный контур с катушкой связи и приступить к испытанию приемника.

Прежде всего, выключи питание и настрой входную цепь приемника. Для этого к контуру подключи антенну и заземление, a параллельно ему последовательно соединенные головные телефоны и любой точечный диод. Получится знакомый тебе детекторный приемник. Настрой его на какую-либо радиовещательную станцию. Затем проводники, идущие от конденсатора С7, соедини между собой (чтобы замкнуть этот участок коллекторной цепи, пока там нет телефонов), телефоны подключи параллельно резистору R2 и включи питание. Теперь модулированные колебания радиочастоты будут усиливаться транзистором, детектироваться диодом V2, а создающиеся при этом колебания звуковой частоты преобразовываться телефонами в звук. Телефоны должны звучать значительно громче по сравнению с детекторным приемником.

Далее телефоны включи в соответствующим им участок коллекторной цепи транзистора, поточнее настрой входной контур на частоту принимаемой станции и дополнительной коррекцией тока в коллекторной цепи транзистора добейся наибольшей громкости звучания телефонов. Если возникнет самовозбуждение из-за паразитной связи между коллекторной и базовой цепями транзистора, то поменяй местами выводы высокочастотного дросселя или опытным путем найди такое его положение на монтажной панели, при котором свистящие звуки в телефонах пропадают.

Остается измерить сопротивление подстроечной цепочки резисторов и заменить ее резистором такого же номинала.

Итак, с устройством и работой элементов детекторного приемника различных вариантов ты был знаком по третьей и четвертой беседам. Поэтому в этой беседе я основное внимание уделил главным образом работе транзистора в каскаде усиления электрических колебаний. И это не случайно — подобные усилители будут составными частями многих твоих конструкций. В целом же в большей части беседы разговор шел о простом радиовещательном приемнике 0-V-1, т. е. приемнике, состоящем из детектора и одного каскада усиления колебаний звуковой частоты. А последний, рефлексный вариант, хотя и был однотранзисторным, но работал как приемник 1-V-1. Чувствительность его значительно лучше, чем у приемника 0-V-1, в чем ты убедился на опыте. Разговор о рефлексных приемниках мы продолжим в других беседах.
