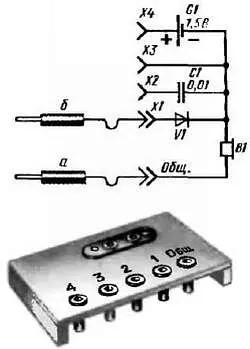

Рис. 103. Универсальный пробник

и щупов, диод V1 (любой точечный), конденсатор С1 емкостью 0,01-0,02 мкФ и элемент G1 напряжением 1,5 В (332 или 316). Щупами а и б пробник подключают к испытательным цепям приемника или усилителя, проверяемым деталям. Штепсельная вилка щупа а постоянно вставлена в общее для всех измерений гнездо "Общ", переключается только щуп б . Когда штепсельная вилка щупа б находится в гнезде X1, телефон подключают к испытываемой цепи через диод; когда она вставлена в гнездо Х2 — через конденсатор, а когда вставлена в гнездо Х3, телефон подключают непосредственно к испытываемой цепи.

Первое включение пробника используй для «прослушивания» радиочастотных пеней приемника. В этом случае модулированные колебания станции, на которую приемник настроен, детектируются диодом, а получаемые колебания звуковой частоты преобразуются телефоном в звук. Второе и третье включения щупа применяй для проверки цепей звуковой частоты; когда щуп вставлен в гнездо Х2, конденсатор преграждает путь постоянной составляющей тока через телефон, пропуская через него только составляющую звуковой частоты; когда же он вставлен в гнездо Х3, через телефон может идти как постоянный ток, так и токи звуковой частоты. Последнее, четвертое включение щупа (в гнездо Х4) соответствует использованию пробника для испытания деталей так же, как телефонным пробником.

Радиотрансляционная семь в роли звукового генератора.Наиболее распространенный способ проверки работоспособности усилителя 3Ч с помощью звукоснимателя, включенного на вход усилителя. Во время проигрывания грампластинки звукосниматель развивает напряжение звуковой частоты до нескольких десятых долей вольта, а иногда и больше. Чем меньше напряжение на входе усилителя, при котором усилитель работает с полной отдачей и при этом не искажает звук, тем выше его чувствительность.

Но источником, как бы генератором напряжения звуковой частоты может стать радиотрансляционная сеть, если действующее в ней напряжение понизить до нескольких долей вольта. Схему прибора, с помощью которого это можно сделать, и его конструкцию ты видишь на рис. 104. Сигнал звуковой частоты радиотрансляционной сети подается на вход усилителя через делитель напряжения, составленный из резистора R2, включенного потенциометром. Для радиотрансляционной сети напряжением 15 В (в крупных городах) сопротивление резистора R1 должно быть 150 кОм, емкость конденсатора С1 — 100 пФ, а для сети напряжением 30 В — соответственно 300 кОм и 51 пФ.

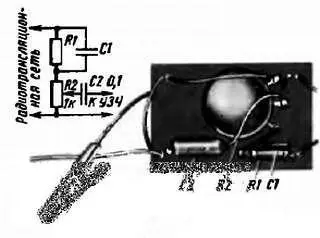

Рис. 104. Схема и конструкция делителя напряжения радиотрансляционной сети

Что же получается? Почти все напряжение сети падает на резисторе R1, и только небольшая часть его, примерно 0,1–0.2 В. приходится на резистор R2. С него-то и подается сигнал на вход усилителя. При перемещении движка переменного резистора на вход усилителя можно подавать напряжение звуковой частоты от нуля (движок R2 в крайнем нижнем по схеме положении) до 0,1–0,2 В (движок R2 в крайнем верхнем положении) и таким образом проверять чувствительность и качество работы усилителя в целом и его каскадов. Конденсатор С2 выполняет роль конденсатора связи, а С1 — роль корректирующего конденсатора; для наиболее высоких звуковых частот, впрочем, он не обязателен.

Прибор смонтируй на гетинаксовой плате размерами примерно 40х70 мм. На плату под ручкой переменного резистора можно приклеить шкалу с делениями, по которым можно было бы приблизительно судить о выходном напряжении. Нижний (по схеме) выходной проводник желательно снабдить зажимом типа «крокодил», а верхний, идущий от конденсатора С2, щупом отрезком толстого провода, заключенного изоляционную трубку. Зажимом «крокодил» ты будешь подключать прибор к общим цепям усилителя, а щупом — к входным цепям каскадов усилителя.

Должен тебя предупредить: подавать на вход усилителя полное напряжение радиотрансляционной сети нельзя из-за недопустимо большого входного сигнала активные элементы усилителя могут выйти из строя.

Простейший генератор сигналов.Это тоже пробник, но более универсальный, чем предыдущий, так как с его помощью можно проверить не только тракт звуковой частоты приемника, но и радиочастотный.
