Помнишь свои первые практические радиолюбительские шаги — постройку детекторного приемника? Тогда можно было обходиться без измерительных приборов, потому что все было просто: несколько деталей, две взаимосвязанные цепи — вот и весь приемник. Но иное дело — транзисторный приемник или усилитель. Даже самый простой из них, например однотранзисторный, уже требует применения миллиамперметра для его налаживания. Без измерительного прибора не удастся поставить транзистор в наиболее выгодный режим работы и получить от него максимальное усиление.

А ведь чем сложнее конструкция, тем больше нужно иметь измерительных приборов. Чтобы, например, наладить транзисторный усилитель 3Ч даже средней сложности или аппаратуру телеуправления моделями, потребуются еще вольтметр с большим входным сопротивлением, звуковой генератор и некоторые другие измерительные приборы. Без них лучше не браться за постройку такой аппаратуры — не имеет смысла зря тратить время, силы, портить детали и материалы. Все эти измерительные приборы есть в радиотехнических школах и спортивно-технических клубах ДОСААФ, в радиолабораториях внешкольных учреждений, а некоторые из них есть и в физическом кабинете твоей школы.

Аналогичные, только более простые приборы должны быть и в твоей домашней лаборатории. А для их налаживания и градуировки можно воспользоваться приборами Дворца или Дома пионеров и школьников, станции юных техников или другого местного внешкольного учреждения.

В этой беседе я расскажу тебе лишь о тех измерительных пробниках и приборах, без которых просто невозможно повышать свои радиотехнические знания. Назовем их приборами первой необходимости.

Начну с самых простых — измерительных пробников.

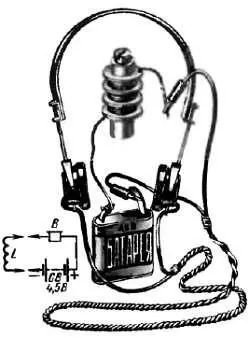

Телефонный пробник.Самый простой пробник можно сделать из электромагнитного телефона и батареи 3336Л. Соедини их последовательно, как показано на рис. 102. Вот и весь прибор. Свободным штепселем телефона и вторым выводом батареи ты будешь подключать его к проверяемой детали, цепи.

Рис. 102. Телефонный пробник

Пользоваться пробником следует в таком порядке. Сначала испытай сам прибор, коснувшись свободным штепселем телефона свободного полюса батареи. В телефоне должен быть слышен довольно сильный звук, напоминающий щелчок. Такой же щелчок слышен в телефоне при отключении его от батареи. Если щелчки слышны, значит, пробник исправен.

Чтобы проверить, нет ли обрыва в контурной катушке, обмотке трансформатора или в дросселе, надо подключить к ним пробник. Если катушка или обмотка исправна, через нее идет ток. В моменты замыкания и размыкания цепи в телефоне слышны резкие щелчки. Если в катушке имеется обрыв, ток через нее не пойдет и никаких щелчков в телефоне не будет. В трансформаторе таким способом можно проверить каждую его обмотку.

Точно так проверяй и конденсаторы. Если конденсатор вполне исправен, то при первом замыкании цепи в телефоне пробника будет слышен щелчок, а при размыкании цепи щелчка не будет. Чем больше емкость конденсатора, тем щелчок сильнее. Щелчок вызывается током зарядки конденсатора, идущим через телефон. У конденсатора малой емкости ток зарядки мал, а потому щелчок будет очень слабым или он совсем не будет прослушиваться. А если при испытании конденсатора будет слышен щелчок не только при замыкании, но и при размыкании цепи, это укажет на плохое качество диэлектрика или на то, что конденсатор пробит. Для проверки конденсатора переменной емкости нужно включить его в цепь пробника и медленно вращать ось подвижных пластин. Если при каком-то положении оси в телефоне слышен треск, значит, в этом месте подвижные и неподвижные пластины замыкаются. Осмотрев конденсатор, надо найти место касания пластин и устранить неисправность.

Аналогично с помощью телефонного пробника можно проверить надежность соединения проводников, определить, цела ли нить лампы накаливания и многое другое. А вот определить таким пробником годность батареи нельзя, так как в телефоне будет слышен сильный щелчок и при разрядившейся батарее, уже не способной накаливать нить лампы или питать транзисторный приемник.

Универсальный пробник.С помощью пробника, схема и конструкция которого приведены на рис. 103, ты сможешь не только проверить деталь, контакт, но и «прослушать» работу многих цепей приемника или усилителя. Он представляет собой панель размерами примерно 40х60 мм на стойках, на которой смонтированы гнезда для телефона
