Надо сказать, что у начинающих радиолюбителей рефлексные приемники пользуются особой популярностью. Объясняется это тем, что при меньшем числе используемых транзисторов они обеспечивают более громкий прием программ радиовещательных станций. Между прочим, первым транзисторным приемником, описание которого было опубликовано в журнале «Радио» в 1958 году, был рефлексный приемник «Москва». Разработанный московским радиолюбителем-конструктором В. Плотниковым , ему суждено было стать самым массовым любительским транзисторным приемником того времени. Подобные приемники радиолюбители строят и сейчас, обычно пользуясь для этого наборами деталей и материалов, выпускаемые рядом промышленных предприятий страны. Об одном из таких приемников я тебе еще расскажу.

Но рефлексным приемникам присущ существенный недостаток — склонность к самовозбуждению. Дело здесь в том, что даже при самой тщательной «очистке» продетектированного сигнала на базу транзистора рефлексного каскада вместе с колебаниями звуковой частоты все же поступает и радиочастотная составляющая сигнала принятой радиостанции. При этом между коллекторной и базовой цепями транзистора возникает паразитная, то есть вредная нерегулируемая положительная обратная связь, борьба с которой не всегда оказывается эффективной. В результате приемник самовозбуждается, появляются свисты, искажающие радиоприем, и даже возникают помехи другим, находящимся неподалеку приемникам. Поэтому, строя в будущем рефлексные приемники, не забывай об этих их особенностях.

В приемниках, о которых я рассказывал в этой беседе, использовались в основном германиевые транзисторы. Но сейчас выпуск таких приборов сокращается и в недалеком будущем вообще будет прекращен. И в радиолюбительских конструкциях их все более вытесняют кремниевые транзисторы. Поэтому уже на этом этапе твоего технического творчества старайся больше уделять внимания кремниевым транзисторам, например серий К315 ( n-p-n ) и К361 ( р-n-р ).

Уверен, что те несколько часов, которые ты проведешь с паяльником в руках, не пройдут даром — ты сделаешь еще один шаг к познанию радиоприемной техники. Накопленный опыт монтажа, проверки его и налаживания приемника очень пригодятся в будущем.

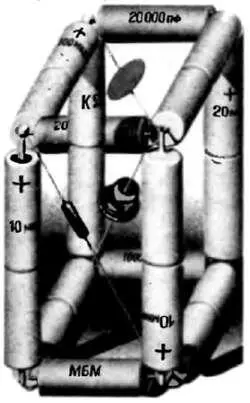

Что же касается конструкции твоего первого транзисторного приемника, то, полагаю, этот вопрос ты сможешь решить самостоятельно. Например, детали усилителя можно смонтировать на панели ранее сделанного детекторного приемника. А если транзистор полевой, то он займет место диода.

* * *

Способом подгонки режима работы транзистора «на слух», который ты освоил, налаживая самый первый приемник, радиолюбители, особенно начинающие, пользуются часто. Но этот способ не очень техничен и, кроме того, не всегда дает хорошие результаты. Правильнее пользоваться измерительными приборами: ток покоя коллекторной цепи измерять миллиамперметром; напряжение на коллекторе или смещение на базе — вольтметром постоянного тока; сопротивления резисторов, в том числе и тех, подбором которых устанавливают рекомендуемые режимы работы транзисторов, омметром. Полезно также проверить годность транзистора, и прежде чем вмонтировать, измерить основные его параметры. Эти и некоторые другие измерительные приборы могут быть самодельными, о чем и пойдет речь в следующей беседе.

Не было, пожалуй, ни одной беседы, в которой бы я не говорил об электрических измерениях, измерительных приборах. И это не случайно — без измерений трудно, а подчас невозможно понять суть того или иного электрического явления, заставить нормально работать то или иное радиотехническое устройство.

Нередки случаи, когда собранный приемник или усилитель работает плохо или вообще молчит. А между тем виновником этого часто бывает сам радиолюбитель: в одном месте недостаточно хорошо сделал пайку, в другом — плохо изолировал проводники и соединение, в третьем — установил непроверенную деталь или перепутал выводы транзистора. И вот результат: приемник отказывается работать вообще или работает очень плохо. Такие или подобные неприятности надо предупреждать. Но если они все же появляются, причины их надо уметь быстро находить и устранять. В этом тебе должны помогать различные пробники и измерительные приборы, которые всегда должны быть под рукой.
