Цифра, стоящая вместо буквы, указывает на то, что данный транзистор может работать при повышенных температурах (германиевый — выше +60 °C, кремниевый — выше + 85 °C).

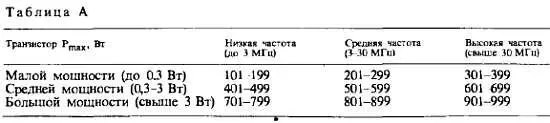

Второй элемент - буква Т— начальная буква слова «транзистор». Третий элемент — трехзначное число от 101 до 999 — указывает порядковый номер разработки и назначение прибора. Это число присваивается транзистору по признакам, приведенным в помещаемой здесь таблице.

Четвертый элемент обозначения — буква, указывающая разновидность транзисторов данной серии.

Вот некоторые примеры расшифровки обозначений транзисторов по этой системе: ГТ109А — германиевый маломощный низкочастотный транзистор, разновидность А; ГТ404Г — германиевый средней мощности низкочастотный транзистор, разновидность Г; КТ315В — кремниевый маломощный высокочастотный транзистор, разновидность В. Наряду с такой системой продолжает действовать и прежняя система обозначения транзисторов, например П27, П401, П213, МП39 и т. д. Объясняется это тем, что такие или подобные транзисторы были разработаны до введения современной маркировки полупроводниковых приборов.

Внешний вид некоторых биполярных транзисторов, наиболее широко используемых радиолюбителями, показан на рис. 86.

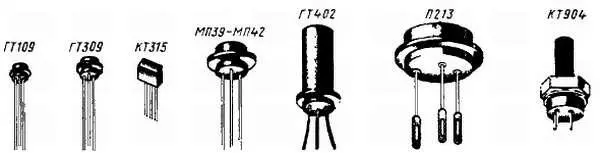

Рис. 86. Внешний вид некоторых транзисторов

Маломощный низкочастотный транзистор ГТ109 (структуры р-n-р ) имеет в диаметре всего 3,4 мм, его масса 0,1 г. Транзисторы этой серии предназначены для миниатюрных радиовещательных приемников. Их используют также в слуховых аппаратах, в электронных медицинских приборах. Диаметр транзисторов ГТ309 ( р-n-р ) 7,4 мм, масса 0,5 г. Такие транзисторы применяют в различных малогабаритных электронных устройствах для усиления и генерирования колебаний высокой частоты. Транзисторы КТ315 ( n-р-n ) выпускают в пластмассовых корпусах. Размеры корпуса 7x9x3 мм, масса 0,2 г. Эти маломощные транзисторы предназначены для усиления и генерирования колебаний высокой частоты.

Транзисторы МП39-МП42 ( р-n-р ) — самые массовые среди маломощных низкочастотных транзисторов. Точно так выглядят и аналогичные им, но структуры n-р-n , транзисторы МП35-МП38. Диаметр корпуса любого из этих транзисторов 11,5 мм, масса — не более 2 г. Наиболее широко их используют в усилителях звуковой частоты. Так выглядят и маломощные высокочастотные р-n-р транзисторы серий П401 П403, П416, П423, используемые для усиления высокочастотных сигналов как в промышленных, так и любительских радиовещательных приемниках.

Транзистор ГТ402 ( р-n-р ) — представитель низкочастотных транзисторов средней мощности. Такую же конструкцию имеет его «близнец» ГТ404, но он структуры р-n-р . Высота корпусов транзисторов 18 мм, масса — не более 5 г. Их, обычно в паре, используют в каскадах усиления мощности колебаний звуковой частоты.

Транзистор П213 (германиевый структуры р-n-р ) — один из мощных низкочастотных транзисторов, широко используемых в оконечных каскадах усилителей звуковой частоты. Диаметр этого, а также аналогичных ему транзисторов П214-П216 и некоторых других, 24 мм, масса — не более 20 г. Такие транзисторы крепят на шасси или панелях при помощи фланцев. Во время работы они нагреваются, поэтому их обычно ставят на специальные теплоотводящие радиаторы, увеличивающие поверхности охлаждения.

КТ904 — сверхвысокочастотный кремниевый n-р-n транзистор большой мощности. Корпус металлокерамический с жесткими выводами и винтом М5, с помощью которого транзистор крепят на теплопроводящем радиаторе. Функцию радиатора может выполнять массивная металлическая пластина или металлическое шасси радиотехнического устройства. Высота транзистора вместе с выводами и крепежным винтом чуть больше 20 мм, масса — не более 6 г.

Транзисторы этой серии предназначаются для генераторов и усилителей мощности радиоаппаратуры, работающей на частотах выше 100 МГц, например диапазона УКВ. Такие транзисторы использованы в усилителе мощности любительского приемо-передатчика, о котором я буду рассказывать в двадцать третьей беседе, посвященной радиоспорту.

А теперь — несколько опытов.

В начале этой части беседы я сказал, что биполярный транзистор можно представить себе как два включенных встречно плоскостных диода, совмещенных в одной пластине полупроводника. В этом нетрудно убедиться на опытах, для которых потребуется любой бывший в употреблении, но не испорченный германиевый низкочастотный транзистор структуры р-n-р , например МП39 или подобные ему транзисторы МП40-МП42. Между коллектором и базой транзистора включи последовательно соединенные батарею 3336Л и лампочку от карманного фонаря, рассчитанную на напряжение 2,5 В и ток 0,075 или 0,15 А (рис. 87). Если положительный полюс батареи GB окажется соединенным (через лампочку) с коллектором, а отрицательный с базой (рис. 87, а ), то лампочка должна гореть. При другой полярности включения батареи (рис. 87, б ) лампочка гореть не будет.
