Итак, биполярный транзистор, независимо от его структуры, является трехэлектродным прибором. Его электроды — эмиттер, коллектор и база. Для использования транзистора в качестве усилителя напряжения, тока или мощности входной сигнал, который надо усилить, можно подавать на два каких-либо электрода и с двух электродов снимать усиленный сигнал. При этом один из электродов обязательно будет общим. Он-то и определяет название способа включения транзистора: по схеме общего эмиттера (ОЭ), по схеме общего коллектора (ОК), по схеме общей базы (ОБ).

Включение р-n-р транзистора по схеме ОЭ показано на рис. 90, а . Напряжение источника питания U ип на коллектор транзистора V подается через резистор R К , являющийся нагрузкой, на эмиттер — через общий «заземленный» проводник, обозначаемый на схемах знаком « ┴ ». Входной сигнал через конденсатор связи С св подается к выводам базы и эмиттера, т. е. к участку база-эмиттер транзистора, а усиленный сигнал снимается с выводов эмиттера и коллектора. Эмиттер, следовательно, при таком включении транзистора является общим для входной и выходной цепей.

Вспомни схемы и рисунки, которыми в этой беседе ты пользовался, заставляя транзистор работать в режимах усиления и переключения. Да, транзистор ты включал по схеме ОЭ. И это не случайно: транзистор, включенный таким способом, в зависимости от его усилительных свойств может дать 10-200-кратное усиление сигнала по напряжению и 20-100-кратное усиление сигнала по току. Благодаря этому способ включения транзистора но схеме ОЭ пользуется у радиолюбителей наибольшей популярностью.

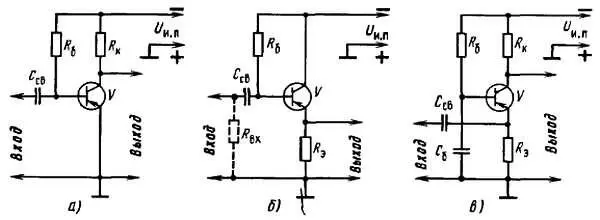

Рис. 90. Схемы включения р-п-ртранзисторов

Существенным недостатком усилительного каскада на транзисторе, включенном по такой схеме, является его сравнительно малое входное сопротивление всего 500-1000 Ом, что усложняет согласование усилительных каскадов, транзисторы которых включают по такой же схеме. Объясняется это тем, что в данном случае эмиттерный р-n переход транзистора включен в прямом, т. е. пропускном, направлении. А сопротивление пропускного перехода, зависящее от прикладываемого к нему напряжения, всегда мало. Что же касается выходного сопротивления такого каскада, то оно достаточно большое (2-20 кОм) и зависит от сопротивления нагрузки R K и усилительных свойств транзистора.

Включение транзистора по схеме ОК ты видишь на рис. 90, б . Входной сигнал подается на базу и эмиттер через эмиттерный резистор R э , который является частью коллекторной цепи. С этого же резистора, выполняющего функцию нагрузки транзистора, снимается и выходной сигнал. Таким образом, этот участок коллекторной цепи является общим для входной и выходной цепей, поэтому и название способа включения транзистора — ОК. Каскад с транзистором, включенным по такой схеме, по напряжению даст усиление меньше единицы. Усиление же по току получается примерно такое же, как если бы транзистор был включен по схеме ОЭ. Но зато входное сопротивление такого каскада может составлять 10-500 кОм, что хорошо согласуется с большим выходным сопротивлением каскада на транзисторе, включенном по схеме ОЭ.

По существу, каскад не дает усиления по напряжению, а лишь как бы повторяет подведенный к нему сигнал. Поэтому транзисторы, включаемые по такой схеме, называют также эмиттерными повторителями . Почему эмиттерными? Потому что выходное напряжение на эмиттере транзистора практически полностью повторяет входное напряжение.

Почему каскад не усиливает напряжение? Давай соединим резистором цепь базы транзистора с нижним (по схеме) выводом эмиттерного резистора R э , как показано на рис. 90, б штриховыми линиями Этот резистор — эквивалент внутреннего сопротивления источника входного сигнала R вх , например микрофона или звукоснимателя. Таким образом, эмиттерная цепь оказывается связанной через резистор R вх с базой. Когда на вход усилителя подается напряжение сигнала, на резисторе R э , являвшемся нагрузкой транзистора, выделяется напряжение усиленного сигнала, которое через резистор R вх оказывается приложенным к базе в противофазе. При этом между эмиттерной и базовой цепями возникает очень сильная отрицательная обратная связь, сводящая на нет усиление каскада. Это по напряжению. А по току усиления получается такое же, как и при включении транзистора по схеме ОЭ.
