В радиовещательных приемниках и усилителях 3Ч транзисторы работают в режиме усиления. Отличается он от режима переключения тем, что, используя малые токи в базовой цепи, мы можем управлять значительно б о льшими токами в коллекторной цепи транзистора. Иллюстрировать работу транзистора в режиме усиления можно следующим опытом (рис. 89).

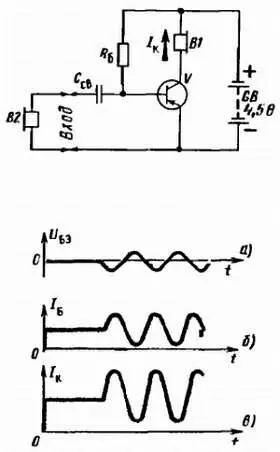

Рис. 89. Опыт, иллюстрирующий работу транзистора в режиме усиления

В коллекторную цепь транзистора V включи электромагнитный телефон В1, а между базой и минусом источника питания GB (батарея 3336Л) — резистор R б сопротивлением 200–250 кОм. Второй телефон В2 подключи к участку база-эмиттер транзистора, но через конденсатор С св емкостью 0,1–0,5 мкФ. У тебя получится простейший усилитель, который может выполнять, например, роль одностороннего телефонного аппарата. Если твой приятель будет негромко говорить перед телефоном В2, включенным на входе усилителя, его разговор ты будешь слышать в телефонах В1, включенных на выходе усилителя. На вход усилителя вместо телефона В2 можно включить звукосниматель и проиграть грампластинку. Тогда в телефонах В1 будут хорошо слышны звуки мелодии или голос певца, записанные на грампластинке.

Каковы здесь функции резистора R б , и конденсатора С св ? Через резистор R б на базу транзистора от батареи питания GB подастся небольшое отрицательное напряжение, называемое напряжением смещения, которое открывает транзистор и тем самым обеспечивает ему работу в режиме усиления. Без начального напряжения смещения эмиттерный р-n переход транзистора будет закрыт и, подобно диоду, будет «срезать» положительные полупериоды входного напряжения, отчего усиление будет сопровождаться искажениями. А конденсатор С св , выполняет функцию связующего элемента между телефоном В2 и базой транзистора. Он беспрепятственно пропускает колебания звуковой частоты и преграждает путь постоянному току из базовой цепи к телефону. Без такого разделительного конденсатора база транзистора по постоянному току оказалась бы соединенной с эмиттером и режим усиления был бы нарушен.

В этом опыте на вход усилителя подавалось переменное напряжение звуковой частоты, источником которого был телефон, преобразующий, как микрофон, звуковые колебания в электрические (на рис. 89 график а ). Это напряжение создавало в цепи эмиттер-база колебания постоянного тока (график б ), которые управляли значительно большим током в коллекторной цепи (график в ). Происходило усиление входного сигнала. Усиленный же транзистором сигнал преобразовывался телефонами В1, включенными в цепь коллектора, в звуковые колебания. Транзистор работал в режиме усиления.

Процесс усиления в общих чертах происходит следующим образом. При отсутствии напряжения входного сигнала в цепях базы и коллектора текут небольшие токи (на рис. 89 — левые участки графиков б и в ), определяемые напряжением источника питания, напряжением смещения на базе и усилительными свойствами транзистора. Как только в цепи базы появляется сигнал, соответственно ему начинают изменяться и токи в цепях транзистора: во время отрицательных полупериодов, когда суммарное отрицательное напряжение на базе возрастает, токи цепей увеличиваются, а во время положительных полу периодов, когда напряжения сигнала и смешения противоположны и, следовательно, отрицательное напряжение на базе уменьшается, токи в обеих цепях тоже уменьшаются. Происходит усиление по напряжению и току. Если нагрузкой транзистора будут не телефоны, а резистор, то создающееся на нем напряжение переменной составляющей усиленного сигнала можно будет подать во входную цепь второго транзистора для дополнительного усиления. Один транзистор может усилить сигнал в 30–50 раз.

Точно так работают и транзисторы структуры n-р-n . Но для них полярность включения батареи, питающей цепи базы и коллектора, должна быть не такой, как у р-n-р транзисторов, а обратной.

Запомни:для работы транзистора в режиме усиления на его базу (относительно эмиттера) вместе с напряжением усиливаемого сигнала обязательно должно подаваться постоянное напряжение смещения, открывающее транзистор.

Для германиевых транзисторов оно должно составлять 0,1–0,2 В, а для кремниевых транзисторов 0,5–0,7 В. Напряжение смещения на базу не подают лишь в тех случаях, когда эмиттерный переход транзистора используют для детектирования радиочастотного модулированного сигнала.
