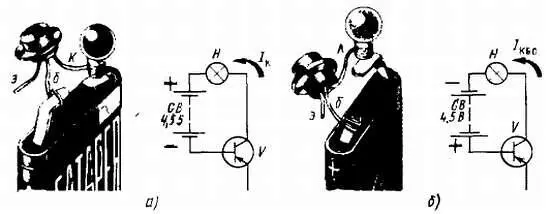

Рис. 87. Опыты с биполярным транзистором

Как объяснить эти явления? Сначала на коллекторный р-n переход ты подавал прямое, т. е. пропускное напряжение. В этом случае коллекторный р-n переход открыт, его сопротивление мало и через него течет прямой ток коллектора I К . Значение этого тока в данном случае определяется в основном сопротивлением нити накала лампочки и внутренним сопротивлением батареи. При другом включении батареи ее напряжение подавалось на коллекторный переход в обратном, непропускном направлении. В этом случае переход закрыт, его сопротивление велико и через него течет лишь небольшой обратный ток коллектора I КБО . У исправных маломощных низкочастотных транзисторов обратный ток коллектора не превышает 30 мкА. Такой ток, естественно, не мог накалить нить лампочки, поэтому она и не горела.

Проведи аналогичный опыт с эмиттерным p-n переходом. Результат будет таким же: при обратном напряжении переход будет закрыт — лампочка не горит, а при прямом напряжении он будет открыт — лампочка горит.

Следующий опыт, иллюстрирующий один из режимов работы транзистора, проводи по схеме, показанной на рис. 88.

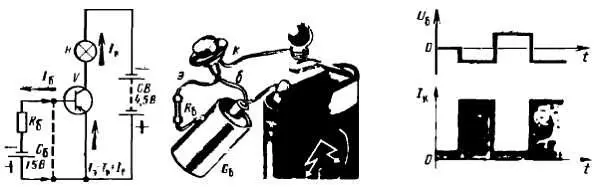

Рис. 88. Опыт, иллюстрирующий работу транзистора в режиме переключения

Между эмиттером и коллектором транзистора включи последовательно соединенные батарею 3336Л и ту же лампочку накаливания. Положительный полюс батареи должен соединяться с эмиттером, а отрицательный — с коллектором (через нить накала). Горит лампочка? Нет, не горит. Соедини проволочной перемычкой базу с эмиттером, как показано на схеме штриховой линией. Лампочка, включенная в коллекторную цепь транзистора, тоже не будет гореть. Удали перемычку, а вместо нее подключи к этим электродам последовательно соединенные резистор R б сопротивлением 200–300 Ом и один гальванический элемент G б , например, типа 332, но так, чтобы минус элемента был на базе, а плюс — на эмиттере. Теперь лампочка должна гореть. Поменяй местами полярность подключения элемента к этим электродам транзистора. В этом случае лампочка гореть не должна. Повтори несколько раз этот опыт и ты убедишься в том, что лампочка в коллекторной цепи будет гореть только тог да, когда на базе транзистора относительно эмиттера действует отрицательное напряжение.

Разберемся в этих опытах. В первом из них, когда ты, соединив перемычкой базу с эмиттером, замкнул накоротко эмиттерный переход, коллекторный переход стал просто диодом, на который подавалось обратное напряжение. Через транзистор шел лишь незначительный обратный ток коллекторного перехода, который не мог накалить нить лампочки. В это время транзистор находился в закрытом состоянии. Затем, удалив перемычку, ты восстановил эмиттерный переход. Первым включением элемента между базой и эмиттером ты подал на эмиттерный переход прямое напряжение. Эмиттерный переход открылся, и через него пошел прямой ток, который открыл второй переход транзистора — коллекторный. Транзистор оказался открытым и по цепи эмиттер база-коллектор пошел коллекторный ток транзистора I К , который во много раз больше тока цепи эмиттер база. Он-то и накалил нить лампочки. Когда же ты изменил полярность включения элемента на обратную, то его напряжение закрыло эмиттерный переход, а вместе с тем закрылся и коллекторный переход. При этом ток транзистора почти прекратился (шел только обратный ток коллектора) и лампочка не горела.

Какова роль резистора R б ? В принципе этого резистора может и не быть. Я же рекомендовал включить его исключительно для того, чтобы ограничить ток в базовой цепи. Иначе через эмиттерный переход пойдет слишком большой прямой ток, в результате чего может произойти тепловой пробой перехода и транзистор выйдет из строя.

Если бы при проведении этих опытов в базовую и коллекторную цепи были включены измерительные приборы, то при закрытом транзисторе токов в его цепях почти не было бы. При открытом же транзисторе ток базы I Б был бы не более 2–3 мА, а ток коллектора I К составлял 60–75 мА. Это означает, что транзистор может быть усилителем тока.

В этих опытах транзистор был в одном из двух состояний: открытом или закрытом. Переключение транзистора из одного состояния в другое происходило под действием напряжения на базе U Б . Такой режим работы транзистора, проиллюстрированный графиками на рис. 88, называют режимом переключения или, что то же самое, ключевым . Такой режим работы транзисторов используют в основном в приборах и устройствах электронной автоматики.
