Вывод анода диодов серии Д9 обозначают цветными метками на их корпусах. Электроды точечного диода серии Д2 обозначают символом диода на одном из его ленточных выводов. У точечного диода площадь соприкосновения острия проволочки с поверхностью пластины полупроводника чрезвычайно мала — не более 50 мкм 2. Поэтому токи, которые точечные диоды могут выпрямлять в течение продолжительного времени, малы. Точечные диоды радиолюбители используют в основном для детектирования модулированных колебаний высокой частоты, поэтому их часто называют высокочастотными диодами . О принципе работы точечного диода как детектора ты уже знаешь из четвертой беседы.

Как для плоскостных, так и для точечных диодов существуют максимально допустимые значения прямого и обратного токов, зависящие от прямого и обратного напряжений и определяющие их выпрямительные свойства и электрическую прочность. Это их основные параметры. Плоскостной диод Д226В, например, может продолжительное время выпрямлять ток до 300 мА. Но если его включить в цепь, потребляющую ток более 300 мА, он будет нагреваться, что неизбежно приведет к тепловому пробою р-n перехода и выходу диода из строя. Диод будет пробит и в том случае, если он окажется в цепи, в которой на него будет подаваться обратное напряжение более чем 400 В.

Допустимый выпрямленный ток для точечного диода Д9А 65 мА, а допустимое обратное напряжение 10 В. Основные параметры полупроводниковых диодов указывают в их паспортах и справочных таблицах. Превышение предельных значений приводит к выходу приборов из строя. Основные параметры наиболее распространенных точечных и плоскостных полупроводниковых диодов ты найдешь в приложении 6 .

А теперь, чтобы лучше закрепить в памяти твое представление о свойствах диодов, предлагаю провести такой опыт. В электрическую цепь, составленную из батареи 3336Л и лампочки накаливания, рассчитанной на напряжение 3,5 В и ток накала 0,28 А, включи любой плоскостной диод из серии Д226 или Д7, но так, чтобы анод диода был соединен непосредственно или через лампочку с положительным выводом батареи, а катод с отрицательным выводом (рис. 80, а ). Лампочка должна гореть почти так же, как если бы диода не было в цени. Измени порядок включения электродов диода в цепь на обратный (рис. 80, б ). Теперь лампочка гореть не должна. А если горит, значит, диод оказался с пробитым р-n переходом. Такой диод можно разломать, чтобы посмотреть, как он устроен, — для работы как выпрямитель он все равно непригоден. Но, надеюсь, диод был хорошим и опыт удался.

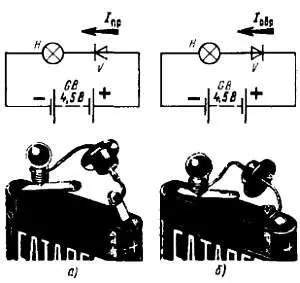

Рис. 80. Опыты с плоскостным диодом

Почему при первом включении диода в цепь лампочка горела, а при втором не горела? В первом случае диод был открыт, так как на него подавалось прямое напряжение U пр , сопротивление диода было мало и через него протекал прямой ток I пр , значение которого определялось нагрузкой цепи — лампочкой. Во втором случае диод был закрыт, так как к нему прикладывалось обратное напряжение U обр , равное напряжению батареи. Сопротивление диода было очень большое, и в цепи тек лишь незначительный обратный ток I обр , который не мог накалить нить лампочки.

В этом опыте лампочка выполняла двоякую функцию. Она, во-первых, была индикатором наличия тока в цепи, а во-вторых, ограничивала ток в цепи до 0,28 А и таким образом защищала диод от перегрузки.

Стабилитрон — это тоже диод, кремниевый, но предназначен он не для выпрямления переменного тока, хотя и может выполнять такую функцию, а для стабилизации, т. е. поддержания постоянства напряжения в цепях питания радиоэлектронной аппаратуры. Внешний вид одной из конструкций наиболее распространенных среди радиолюбителей стабилитронов и его графическое обозначение показаны на рис. 81.

Рис. 81. Стабилитрон и его графическое обозначение на схемах

По устройству и принципу работы кремниевые стабилитроны широкого применения аналогичны плоскостным выпрямительным диодам. Но работает стабилитрон не на прямом, как выпрямительные или высокочастотные диоды, а на том участке обратной ветви вольт-амперней характеристики, где незначительное обратное напряжение вызывает значительное увеличение обратного тока через прибор. Разобраться в сущности действия стабилитрона тебе поможет его вольт-амперная характеристика, показанная на рис. 82, а . Здесь (как и на рис. 75) по горизонтальной оси отложены в некотором масштабе обратное напряжение U oбp , а по вертикальной оси вниз — обратный ток I обр . Напряжение на стабилитрон подают в обратной полярности, т. е. включают так, чтобы его анод был соединен с отрицательным полюсом источника питания. При таком включении через стабилитрон течет обратный ток I обр .
