Принятый сигнал радиостанции через катушку связи L2, индуктивно связанную с катушкой L1 контура магнитной антенной, поступает на вывод 1 микросхемы. Сюда же, через ту же катушку связи, подается и сигнал гетеродина. В результате смешения сигналов радиостанции и гетеродина в выходной цепи микросхемы (вывод 4 — катушка L5) создаются колебания промежуточной частоты 465 кГц. Контуры L6С7 и L7С9, настроенные на эту частоту, образуют полосовой фильтр промежуточной частоты. Первый контур через катушку L5 связан с преобразователем частоты, второй — через катушку L8 и конденсатор С11 со входом 2 микросхемы А2. С контура L9C15, включенного в выходную цепь этой микросхемы (выводы 7 и 8 ), усиленный сигнал промежуточной частоты через катушку связи L10 подается на диод V1 для детектирования.

Питание на транзисторы микросхемы А2 подается через развязывающий фильтр R7C13. Конденсаторы С12 и С14 совместно с внутренними резисторами этой микросхемы образуют дополнительные развязывающие фильтры, предотвращающие самовозбуждение усилителя ПЧ.

Нагрузкой детектора служит переменный резистор R10, выполняющий одновременно и роль регулятора громкости. Колебания звуковой частоты, снимаемые с его движка, через конденсатор С19 поступают на вход (вывод 2 ) микросхемы А3. С вывода 1 сигнал 3Ч, усиленный первым каскадом этой микросхемы, через электролитический конденсатор С21 поступает на вход (вывод 5 ) второго каскада. Усиленный этим каскадом сигнал с вывода 9 подается в базовую цепь транзисторов V2 и V3 усилителя мощности, нагруженного (через конденсатор С25) на динамическую головку В1.

Резисторы R11 и R12 образуют делитель, с которого на базу первого транзистора микросхемы А3 подается положительное напряжение смещения, а резистор R13 с конденсатором С20 — ячейку развязывающего фильтра. Напряжение питания на вывод 3 микросхемы А3 снимается со средней точки эмиттеров транзисторов V2 и V3 (точка симметрии). Одновременно по этой цепи с выхода усилителя мощности на вход микросхемы подается сигнал отрицательной обратной связи, улучшающий частотную характеристику усилителя 3Ч.

Глубину отрицательной обратной связи регулируют подбором резистора R14. Конденсатор С24 создает цепь отрицательной обратной связи для высших частот усиливаемого сигнала. Подбором емкости этого конденсатора можно регулировать тембр звука. Резистор R15 создает на базах транзисторов V2 и V3 (относительно эмиттеров) небольшое напряжение смещения, устраняющее искажения типа «ступенька» при слабом входном сигнале. Конденсатор С16, шунтирующий источник питания по переменному току, улучшает условия работы приемника при частично разрядившейся батарее. Резистор R8 и конденсатор С10 образуют развязывающий фильтр, предотвращающий паразитную связь между усилителями 3Ч и РЧ приемника через общий источник питания.

Указанные на принципиальной схеме напряжения на некоторых участках цепей приемника измерены относительно заземленного проводника цепи питания вольтметром с относительным входным сопротивлением 10 кОм/В при напряжении батареи, равном 9 В.

Все детали приемника, кроме динамической головки, можно смонтировать на одной общей печатной пласте с внешними размерами 130х80 мм, выполненной из фольгированного стеклотекстолита или гетинакса толщиной 2 мм. Головку В1 типа 0.5ГД-21, определяющую размеры приемника, крепят непосредственно к лицевой стенке корпуса.

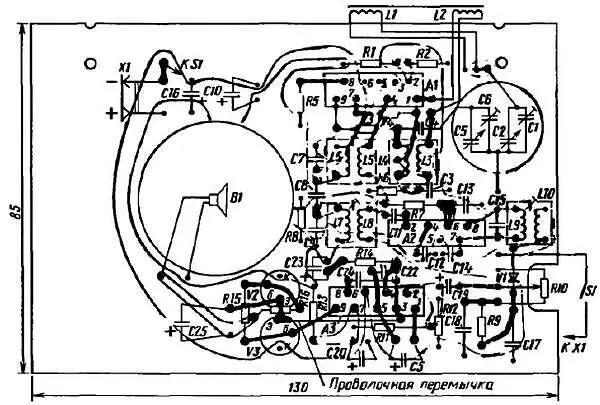

Внешний вид такой монтажной платы (со стороны деталей), разметка печатной платы (со стороны печатных проводников) и схема соединений деталей на ней показаны на рис. 301.

Рис. 301. Монтаж деталей, разметка токонесущих проводников печатной платы и схема соединений на ней

Конденсаторы С1, С5 и С2, С6 — блок КПЕ-3 транзисторного приемника «Алмаз». Можно также использовать аналогичные блоки КПЕ, от приемников «Сокол», «Старт-2», «Космонавт». Катушки L5-L10 усилителя ПЧ-трансформаторы фильтров промежуточной частоты транзисторного приемника «Соната». Их намоточные данные: L6, L7 и L9 — по 99 витков провода ЛЭ5х0,06. Катушки намотаны тремя секциями (по 33 витка в каждой) на унифицированных каркасах, помещенных в чашки из феррита марки 600НН диаметром 8,6 мм. Катушки L5, L8, L10 содержат по 30 витков (три секции по 10 витков), намотанных проводом ПЭЛШО 0,1 поверх соответствующих им контурных катушек L6, L7 и L9.
