В любом из этих устройств, о которых я здесь рассказал, можно также использовать микросхему К118УН1А или, увеличив напряжение источника питания до 12 В, микросхему К118УН1В. В первом случае уровень сигнала на выходе усилителя, генератора или приемника будет несколько слабее, а во втором — несколько сильнее. При этом никаких изменений в монтаже делать не надо.

Можно, разумеется, использовать и аналогичные им микросхемы К122УН1А-В. Но тогда нужно будет изменить участок монтажа, относящийся непосредственно к микросхеме в соответствии с ее конструкцией и расположением выводов. Микросхемы этой серии внешним видом напоминают массовые биполярные транзисторы. У них по 12 выводов, расположенных со стороны дна корпуса (рис. 299, а ). Нумерация выводов идет от выступа, имеющегося на ободке металлического корпуса, в направлении движения часовой стрелки. При этом на корпус микросхемы надо смотреть снизу. Чтобы исключить ошибки при монтаже, на рис. 299, б указана нумерация выводов микросхем серии К122, а в скобках — соответствующая им нумерация выводов заменяемых микросхем серии К118.

При проведении такой замены учти: микросхемы К122УН1 с буквенными индексами А и Б рассчитаны на напряжение питания 6,3 В, а микросхемы с буквенными индексами В - Д — на напряжение 12,6 В. Значительное превышение напряжения источника питания может вывести микросхемы из строя.

Рис 299 Цоколевка а и нумерация выводов б микросхем К122УН1А К122УН1В - фото 315

Рис. 299. Цоколевка ( а) и нумерация выводов ( б) микросхем К122УН1А- К122УН1В

СУПЕРГЕТЕРОДИН НА МИКРОСХЕМАХ СЕРИИ К224

Характерная особенность этого варианта радиовещательного приемника — использование в нем микросхем серии К224 совместно с маломощными низкочастотными биполярными транзисторами.

Принципиальная схема супергетеродина изображена на рис. 300. Здесь же приведены схемы и нумерация выводов используемых в приемнике микросхем.

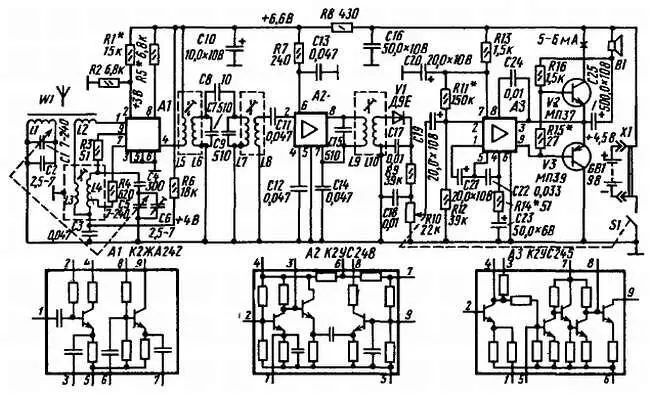

Рис 300 Супергетеродин на микросхемах серии К224 Этот приемник как и - фото 316

Рис. 300. Супергетеродин на микросхемах серии К224

Этот приемник, как и транзисторный супергетеродин, знакомый тебе по пятнадцатой беседе, однодиапазонный с внутренней магнитной антенной. Рассчитан на прием радиостанций средневолнового диапазона. Питается от батареи напряжением 9 В.

В приемнике, как видишь, использованы три микросхемы: К2ЖА242 (А1), К2УС248 (А2) и К2УС245 (АЗ). Первая из них, содержащая два транзисторных каскада, работает в преобразователе частоты с отдельным гетеродином, вторая — в двухкаскадном усилителе ПЧ (транзисторы второго каскада включены по так называемой каскодной схеме), третья — в пятикаскадном предварительном усилителе напряжения звуковой частоты (транзисторы первого и третьего каскадов включены по схеме эмиттерного повторителя, остальные — по схеме ОЭ). В выходном двухтактном бестрансформаторном усилителе мощности работают низкочастотные маломощные германиевые транзисторы структур n-p-n (V2) и p-n-p (V3). Выходная мощность приемника около 150 мВт, промежуточная частота 465 кГц.

Входной контур магнитной антенны W1 образуют катушка L1 и конденсаторы С1 и С2, контур гетеродина — катушка L4 и конденсаторы С3-С6. Контуры настраивают блоком КПЕ С1 и С5. Конденсатор С4 контура гетеродина — сопрягающий: он обеспечивает разность частот гетеродинного и входного контуров, равную промежуточной частоте приемника. Подстроечными конденсаторами С2 и С6 осуществляют сопряжение настроек контуров на высокочастотном конце диапазона, перекрываемого приемником. Конденсатор С3 — блокировочный. Его емкость во много раз больше емкости последовательно соединенных конденсаторов С4 и С5, поэтому он практически не влияет на частоту контура гетеродина, а лишь предотвращает замыкание постоянной составляющей тока транзистора этого каскада на заземленный проводник приемника.

Питание на электроды транзисторов микросхемы А1 подается: на коллектор транзистора смесительного каскада — через катушку L5 высокочастотного трансформатора L5L6 и вывод 4 , на базу этого транзистора — с делителя напряжения R1, R2 через вывод 2 микросхемы; на коллектор транзистора гетеродина — через резистор R6, катушку L4, резистор R3 и вывод 9 , а на его базу — через резистор R5 и вывод 8 . Нижняя (по схеме) секция катушки L4, соединенная через резистор R4 и внутренний конденсатор микросхемы с эмиттером транзистора гетеродина, выполняет роль катушки обратной связи.
