Третий пример — малогабаритный рефлексный приемник прямого усиления. Его принципиальная схема, монтажная плата и детали в развернутом виде, а также соединения деталей на плате показаны на рис. 298. Принципиально этот приемник подобен знакомому тебе приемнику 2-V-2 (см. рис. 210), только тот приемник был с фиксированной настройкой, а этот с плавной настройкой на сигналы радиовещательных станций.

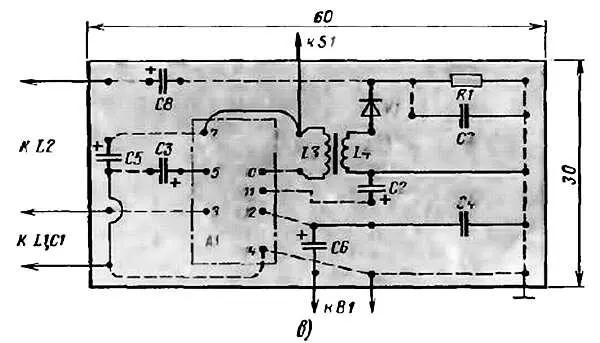

Рис. 298. Принципиальная схема ( а), детали в развернутом виде ( б) и монтажная плата ( в) рефлексного приемника на микросхеме К118УН1Б

Коротко о работе такого варианта приемника. Сигнал радиостанции, на которую настроен контур L1C1 магнитной антенны, через катушку связи L2 подается на вывод 3 микросхемы А1. С катушки L3, являющейся радиочастотной нагрузкой микросхемы, усиленный сигнал через катушку L4 поступает на диод V1, а колебания звуковой частоты, снимаемые с нагрузки R1 детектора, через конденсатор С8 и катушку L2 — на тот же входной вывод 3 микросхемы. Роль второй нагрузки выполняет резистор сопротивлением 400 Ом в эмиттерной цепи второго транзистора микросхемы. С него колебания звуковой частоты через вывод 12 и конденсатор С6 подводятся к телефону В1 и преобразуются им в звук.

Каковы функции других деталей приемника? Конденсатор С5 шунтирует источник питания U и.п по переменному току. Конденсатор С2 совместно с резистором, имеющимся в микросхеме, образуют развязывающий фильтр. Конденсатор С3, включенный между выводом 5 и заземленным проводником, устраняет отрицательную обратную связь по переменному току, снижающую усиление первого каскада микросхемы. Конденсатор С4 блокирует телефон по наивысшим частотам звукового диапазона и устраняет отрицательную обратную связь во втором каскаде усилителя радиочастоты.

Источником питания приемника служит батарея, составленная из пяти аккумуляторов Д-0,1, (можно использовать четыре элемента 322 или 316, соединенные последовательно).

Для магнитной антенны W1 используй ферритовый стержень марки 400НН или 600НН диаметром 8 и длиной 55–60 мм, а для высокочастотного трансформатора L3, L4 ферритовое кольцо диаметром 7–8 мм. Для приема радиостанций средневолнового диапазона контурная катушка L1, намотанная на бумажной гильзе, должна содержать 70–80 витков; катушка связи L2, намотанная поверх контурной катушки, 5–6 витков провода ПЭВ-1 0,12-0,15, а для приема радиостанций длинноволнового диапазона — соответственно 210–220 и 15–20 витков такого же провода. Длинноволновую контурную катушку желательно намотать четырьмя-пятью секциями по равному числу витков в каждой секции.

Катушки высокочастотного трансформатора наматывай проводом ПЭВ-1 0,1–0,12 с помощью проволочного челнока, предварительно сгладив углы ферритового кольца наждачной бумагой. Для средневолнового диапазона катушка L3 должна содержать 75–80 витков, L4 — 60–85 витков, а для длинноволнового диапазона соответственно 110–120 и 75–80 витков такого же провода.

Конденсатор переменной емкости С1 контура магнитной антенны может быть любой конструкции. Желательно, однако, чтобы он был малогабаритным, например типа КПЕ-180. Можно, разумеется, использовать и подстроечный конденсатор КПК-2 с наибольшей емкостью 100 пФ, но тогда диапазон волн, перекрываемый контуром, несколько сузится. От того, каким будет этот элемент настройки контура, зависит конструкция приемника в целом.

Телефон В1 — ушной типа ТМ-2М, ТМ-4М, телефонный капсюль ДЭМШ-4М или низкоомные головные телефоны, например ТА-56М. Конденсаторы С2, С3 и С5 — электролитические типа К50-6, С4 и С7-КЛС или МБМ.

Проверку работоспособности приемника производи в таком порядке. Сначала телефон (желательно высокоомный) подключи к нагрузочному резистору R1 детектора, а вывод отрицательной обкладки конденсатора С8 (отпаяв его от резистора R1) соедини с заземленным проводником цепи питания. Изменяя емкость конденсатора С1 и одновременно поворачивая приемник с магнитной антенной в горизонтальной плоскости, ты должен услышать те станции, которые уверенно принимаются в вашей местности. После восстановления соединения конденсатора С8 с нагрузкой детектора и включения телефона на свое место громкость радиоприема должна стать значительно больше.

Никакой подгонки режимов транзисторов микросхемы приемник не требует. Что же касается небольшого смещения границ диапазона волн, перекрываемого приемником, то это, как ты уже знаешь, можно сделать изменением положения контурной катушки L1 (вместе с катушкой L2) на ферритовом стержне.
