Всего микросхема имеет 14 выводов, нумерация которых идет от специальной метки на корпусе в направлении движения часовой стрелки (смотреть снизу). Но некоторые из них, например выводы 1, 4, 6, 8 и 13 , вообще не задействованы, а некоторые, в зависимости от применения микросхемы, не используются.

Приведу несколько конкретных примеров практического применений микросхемы К118УН1.

Первый пример — простой усилитель 3Ч (рис. 296), который можно использовать, например, для прослушивания грамзаписи на головные телефоны или в качестве предварительного усиления напряжения колебаний 3Ч.

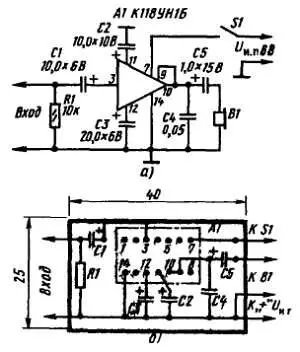

Рис. 296. Усилитель на микросхеме К118УН1Б

В нем работает микросхема К118УН1Б, дающая несколько большее усиление, чем такая же микросхема, но с буквенным индексом А . Источник питания U и. п , напряжением не более 6,3 В подключают к микросхеме через ее выводы 7 (плюс) и 14 (минус). Сигнал звуковой частоты, который надо усилить, подается на вход 3 микросхемы через конденсатор С1. Усиленный сигнал, снимаемый с соединенных вместе выводов 9 и 10 (с резистора внутри микросхемы сопротивлением 1,7 кОм, выполняющего роль нагрузки транзистора V2), через конденсатор С5 поступает к телефонам В1 и преобразуется ими в звук. Конденсатор С4 блокирует телефоны по наивысшим частотам звукового диапазона.

Какова роль электролитических конденсаторов С2 и С3, включенных между общим заземленным проводником цепи питания и выводами 11 и 12 микросхемы? Конденсатор С2 совместно с резистором микросхемы (4 кОм) образует развязывающий фильтр, устраняющий паразитную обратную связь между вторым и первым каскадами микросхемы через общий источник питания. Без него колебания тока, возникающие при работе транзистора второго каскада, могут проникнуть в цепь питания транзистора первого каскада, что приведет к самовозбуждению усилителя. Подобные развязывающие фильтру были во многих твоих конструкциях.

Конденсатор С3 шунтирует эмиттерный резистор транзистора второго каскада микросхемы (400 Ом) по переменному току и тем самым ослабляет отрицательную обратную связь, снижающую усиление микросхемы. С подобным включением конденсаторов ты также сталкивался при конструировании приемной и усилительной аппаратуры.

Если для усилителя использовать электролитические конденсаторы К50-6, то его детали, кроме источника питания (четыре элемента 332 или пять аккумуляторов Д-0,06) и выключателя (тумблер ТВ2-1), можно смонтировать на плате размерами не более чем 40х25 мм (рис. 296, б ). Детали размещай с одной стороны платы, а соединения между ними делай с другой стороны.

Для выводов микросхемы просверли в плате два ряда отверстий диаметром 0,8–1 мм; расстояние между рядами отверстий 7,5 мм, между центрами отверстий в рядах 2,5 мм.

Телефоны В1 — высокоомные ТОН-2. Если будешь использовать телефонный капсюль ДЭМ-4М или низкоомные головные телефоны, то включай их между плюсовым проводником и выводом 10 микросхемы (не соединяя его с выводом 9 ). Правильно смонтированный усилитель не нуждается в подгонке режимов транзисторов. Чтобы он начал работать, надо лишь подать на него напряжение питания.

Второй пример генератор колебаний звуковой частоты (рис. 297).

Рис. 297. Схема генератора колебаний звуковой частоты

Чтобы усилитель микросхемы превратить в генератор электрических колебаний частотой 800-1000 Гц, между его выходом (соединенные вместе выводы 9 и 10 ) и входом (вывод 3 ) надо включить конденсатор С1 емкостью 2200–3000 пФ. Этот конденсатор создаст между выходом и входом микросхемы положительную обратную связь по переменному току и усилитель возбудится. При этом в головных телефонах, подключенных к выходу генератора, будет слышен звук средней тональности. Желательный тон этого звука можно устанавливать подбором емкости конденсатора С1: чем больше будет его емкость, тем ниже тон звука.

Такой генератор можно использовать как источник сигнала для проверки работоспособности усилителей 3Ч. Можно использовать его и в качестве звукового генератора для изучения телеграфной азбуки. В этом случае надо только вместо выключателя питания S1 включить телеграфный ключ, а к выходу подключить головные телефоны.
