После этого приемник настрой на какую-либо радиостанцию и подстройкой контуров промежуточной частоты, начиная с контура L9C15, добейся наибольшей громкости приема этой станции.

Сопряжение гетеродинного и входного контуров делай, как об этом я рассказывал применительно к транзисторному варианту супергетеродина. Роторы блока конденсаторов C1, С5 установи в положение, близкое к их максимальной емкости, и только подстроечным сердечником гетеродинной катушки L4 настраивай приемник на одну из радиостанций низкочастотного участка диапазона. Затем, не изменяя положения роторов блока КПЕ, перемещением только катушки L1 по ферритовому стержню добейся наибольшей громкости приема той же станции. После этого роторы блока КПЕ установи в положение, близкое к минимальной емкости, подстроечным конденсатором С6 гетеродинного контура настрой приемник на одну из станций высокочастотного участка диапазона, а затем подстроечным конденсатором С2 контура магнитной антенны добивайся наибольшей громкости приема этой же станции.

Остается укрепить динамическую головку и монтажную плату с батареей питания в корпусе, конструкцию которого ты, надеюсь, сумеешь разработать сам.

Микросхема К177УН7 серии К174, на базе которой можно смонтировать законченный усилитель 3Ч для монофонического электрофона или тракт звуковой частоты радиовещательного приемника, предназначена для телевизионных приемников. В ее монокристалле кремния, заключенном в пластмассовый корпус размерами 21,5х6,8х4 мм, работает 16 транзисторов разных структур, 5 диодов и 16 резисторов, которые вместе с внешними деталями, подключаемыми к микросхеме при монтаже, образуют несколько каскадов предварительного усиления сигнала и двухтактный усилитель мощности. Транзисторы каскада усиления мощности имеют тепловой контакт с металлической пластиной, выступающей из корпуса.

Она выполняет функцию небольшого радиатора, отводящего тепло от транзисторов. При необходимости более эффективного охлаждения транзисторов выходного каскада к выступающим частям пластины привертывают дополнительную пластину, изогнутую в виде перевернутой буквы «П» с вырезом по корпусу. Дополнительный радиатор не должен касаться выводов микросхемы.

Внешний вид этой микросхемы и принципиальная схема усилителя 3Ч, который на ее базе можно построить, показаны на рис. 302, а . Сигнал от звукоснимателя ЭПУ или с выхода детекторного каскада радиовещательного приемника подается через разъем X1 на переменный резистор R1, выполняющий функцию регулятора громкости, а с его движка - на вход (вывод 8 ) микросхемы А1. С выхода микросхемы (вывод 12 ) сигнал звуковой частоты, усиленный всеми ее каскадами, поступает через конденсатор С8 к динамической головке В1 и преобразуется ею в звук.

При напряжении источника питания 12 В выходная мощность усилителя составляет 2–2,5 Вт. В отсутствие входного сигнала потребляемый ток не превышает 20 мА, а при наиболее сильных сигналах он увеличивается до 200–250 мА. Источником питания может служить батарея, составленная из восьми элементов 343 или 373, или выпрямитель со стабилизатором выходного напряжения.

Напряжение питания на микросхему подается через выводы 1 и 10 . Через резистор R2 на базу р-n-р транзистора первого каскада микросхемы подается открывающее его отрицательное напряжение смещения. Конденсатор С2 совместно с несколькими элементами микросхемы образуют фильтр, через который питаются транзисторы первых каскадов усилителя. Конденсатор С3 и резистор R3 входят в цепь отрицательной обратной связи, улучшающей частотную характеристику усилителя.

Конденсатор С5 и резистор R4 — элементы «вольтодобавки», позволяющей более полно использовать по мощности выходные транзисторы микросхемы. Конденсаторы С4 и С6 и пеночка R5, С7 служат для коррекции усилителя по высшим частотам звукового диапазона. Конденсатор С9 шунтирует батарею питания по переменному току.

Таково, коротко, назначение внешних деталей, обусловливающих работу, микросхемы К174УН7 в режиме усиления колебаний звуковой частоты.

Микросхему вместе с дополнительными деталями можно смонтировать на плате размерами 65х50 мм (рис. 302, б ).

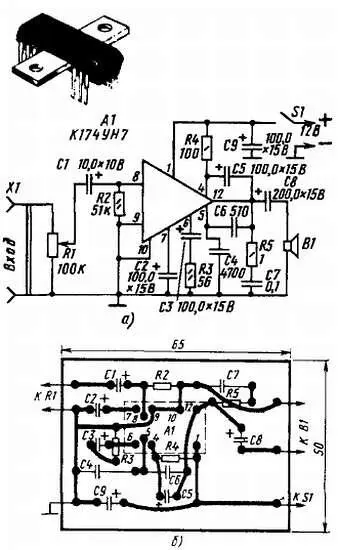

Рис. 302. Усилитель 3Ч на микросхеме К174УН7

Монтаж может быть как печатным, так и навесным. При навесном монтаже его опорными точками могут служить пустотелые заклепки или отрезки медного луженого провода, запрессованные в отверстиях, просверленных в плате. Детали, в том числе и саму микросхему, размещай с одной стороны платы, а соединения между их выводами делай с другой стороны (на рис. 302, б вид на плату показан со стороны токонесущих проводников). Выводы 2, 3 и 11 микросхемы не используются, поэтому их можно осторожно отогнуть в сторону и не пропускать через отверстия в плате.
