Связь между первыми тремя каскадами — емкостная, а между третьим и выходным каскадами — трансформаторная. Трансформатор Т1, как ты уже знаешь, обеспечивает подачу напряжений звуковой частоты на базы транзисторов V4 и V5 в противофазе, что необходимо для работы двухтактного усилителя мощности.

Делители R1R2, R7R8, R10R11, R14R15 создают на базах транзисторов требуемые напряжения смещения. Для повышения температурной стабильности работы транзисторов V1 и V3 в их эмиттерные цепи включены резисторы R3 и R12. Резистор R5 и конденсатор С4, а также резистор R13 и конденсатор С9 образуют ячейки развязывающих фильтров, предотвращающие паразитную связь между каскадами через общий источник питания.

Регулирование громкости осуществляется переменным резистором R6, а частотная коррекция усилительного тракта — резистором R10, образующим вместе с конденсатором С8 цепь отрицательной обратной связи между коллектором и базой транзистора V3.

Микрофон В1 подключают к зажимам X1 и Х2, а звукосниматель В2 — к зажимам Х2 и ХЗ входа усилителя. Переход с одного вида передачи на другой осуществляется переключателем S1.

При включении микрофона его сигнал звуковой частоты через конденсатор С1 подается на вход первого каскада, усиливается транзистором V1, а от него, пройдя через конденсатор С3, контакты переключателя S1, регулятор громкости R6 и конденсатор С5 — на вход второго каскада. При включении звукоснимателя сигнал подается (через резистор R6 и конденсатор С5) сразу на вход второго каскада, минуя первый. С выхода усилителя мощности усиленный сигнал звуковой частоты поступает к громкоговорителям.

Вся вторичная обмотка выходного трансформатора Т2 рассчитана на питание трансляционной линии, загруженной маломощными электродинамическими головками с согласующими (понижающими) трансформаторами, а ее секция а - б — на питание одного громкоговорителя В3 с головкой мощностью 2–3 Вт.

Разъем Х8, подключенный параллельно секции а - б обмотки, служит для контрольного телефона. Трансляционную линию подключают к зажимам Х6 и Х7, а громкоговоритель В3 — к зажимам Х4 и Х5. С помощью переключателя S2 включают либо только трансляционною линию, либо только громкоговоритель.

В собранном виде усилитель радиоузла может представлять собой фанерный чемодан с откидной крышкой, являющейся акустической доской с укрепленной на ней головкой мощностью 2–3 Вт, например 2ГД-28, ЗГД-1. С внутренней стороны в крышке могут быть ячейки, образованные фанерными перегородками, для хранения малогабаритных громкоговорителей-радиоточек.

Монтажная плата усилителя, входные зажимы, переключатели S1 и S2, батарея питания GB ее выключатель S3, разъем Х8 контрольного телефона размещены на сборочной панели, являющейся передней стенкой корпуса усилителя (рис. 193).

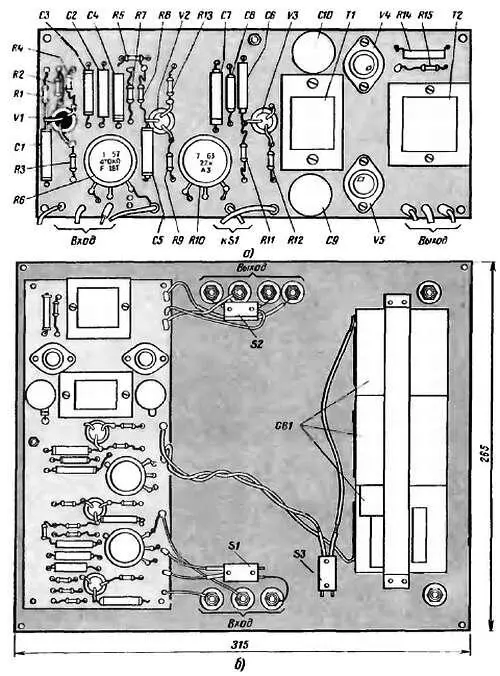

Рис. 193. Плата усилителя ( а) и вид на сборочную панель сзади ( б)

Между платой усилителя и батареей питания на панели предусмотрено место для радиоприемной приставки или готового малогабаритного транзисторного приемника. Ориентировочные размеры платы усилителя 230х100 мм, сборочной панели — 315х265 мм.

Транзисторы V1-V3 могут быть МП39-МП42, a V4 и V5 — П214, П215, П201-П203 с любым буквенным индексом (кроме П213). Коэффициент h 21Э транзисторов — от 30 до 100.

Переменные и постоянные резисторы могут быть любых типов на любые мощности рассеяния. Электролитические конденсаторы К50-6, К50-3, конденсатор С8-БМ, КД или КСО. Переключатели S1 и S2 входа и выхода усилителя, выключатель питания S3 — тумблеры TB2-1. Зажимы любые.

Межкаскадный и выходной трансформаторы самодельные. Данные межкаскадного трансформатора Т1: магнитопровод из пластин Ш-9, толщина набора 15 мм, первичная I обмотка содержит 1600 витков провода ПЭВ-1 0,15, вторичная II 500 витков такого же провода с отводом от середины (250 + 250 витков). Магнитопровод выходного трансформатора Т2 собран из пластин Ш-12, толщина набора 20 мм. Первичная I обмотка содержит 320 витков провода ПЭВ-1 0,31 с выводом от середины (160 + 160 витков), а вторичная II -160 витков провода ПЭВ-1 0,69 с отводом от 90-го витка (секция а - б ), считая от заземленного конца. Трансформаторы укреплены на плате с помощью гетинаксовых накладок и винтов с гайками. Монтажную плату и сборочную панель усилителя желательно выпилить из листового гетинакса или текстолита толщиной 2 2,5 мм.
