Внимательно проверь монтаж усилителя и блока питания по принципиальной схеме (нет ли ошибок?), прочисть прорези между токонесущими площадками плат (чтобы удалить случайно попавшие капельки припоя), и только после этого, не укрепляя пока платы в корпусе электропроигрывателя, приступай к налаживанию электрофона.
Сначала испытай блок питания без усилителя, но подключив к его выходу временную нагрузку — резистор сопротивлением 1–1,5 кОм. Включив питание, вольтметром постоянного тока измерь напряжение на выходе блока. Оно должно быть равно напряжению стабилизации используемого стабилитрона V9 (11,5- 13,5 В). Измерь ток, текущий через стабилитрон, и, подбирая резистор R20, установи его равным 10–15 мА. Если теперь к выходу блока подключить резистор сопротивлением 30–40 Ом, то ток через стабилитрон несколько уменьшится, а напряжение на выходе блока должно остаться почти неизменным Так ты не только испытаешь, но и провертись работоспособность блока питания под нагрузкой.
Затем налаживай усилитель. При этом к нему надежно должна быть подключена головка громкоговорителя. Если в монтаже нет ошибок или коротких замыканий в цепях питания, то суммарный ток покоя, потребляемый усилителем от блока питания, не должен превышать 15–20 мА. Измерить его можно, включив миллиамперметр в разрыв минусового соединительного проводника. После этого измерь и, если надо, подгони режимы работы транзисторов.
Указанные на принципиальной схеме напряжения на электродах транзисторов измерены относительно «заземленного» проводника вольтметром с относительным входным сопротивлением 10 кОм/В (см. восьмую беседу). Напряжение в точке симметрии выходного каскада, равное половине напряжения источника питания, устанавливай подбором резистора R11, а ток покоя коллекторной цепи транзисторов V6 и V7, равный 10–12 мА, подбором резистора R15. Учти: во время замены резистора R15 усилитель обязательно должен быть обесточен, иначе транзисторы предоконечного каскада из-за чрезмерно больших токов через их р-n переходы могут выйти из строя. Напряжение на коллекторе транзистора V2 устанавливай подбором резистора R8, на эмиттере транзистора V1 — подбором резистора R2.
Установив рекомендуемые режимы работы транзисторов, проиграй грампластинку — звук, создаваемый головкой, должен быть громким и неискаженным. Громкость звука должна плавно увеличиваться при вращении ручки резистора R7 в направлении движения часовой стрелки. Если, наоборот, громкость нарастает при вращении ручки в обратном направлении, поменяй местами подключение проводников, идущих к крайним выводам этого резистора.
Можно ли электрофон превратить в радиолу? Можно! Надо лишь дополнить его радиочастотным блоком для приема радиовещательных станций. Как это сделать? Об этом я расскажу в следующей беседе.
А сейчас — еще один вариант усилителя 3Ч.
ПЕРЕНОСНЫЙ РАДИОУЗЕЛ
Туристский палаточный лагерь или полевой стан ученической производственной бригады, где, возможно, тебе и твоим товарищам по классу или пионерской дружине придется быть летом, желательно радиофицировать, чтобы можно было не только передавать по лагерю объявления, но и послушать музыку, новости дня, узнать, какая ожидается погода. Смонтировать, наладить и испытать его в работе надо заблаговременно. В этом тебе помогут товарищи, среди которых, несомненно, найдутся и радиолюбители.
Основой такого радиоузла является усилитель 3Ч, принципиальная схема которого показана на рис. 192.

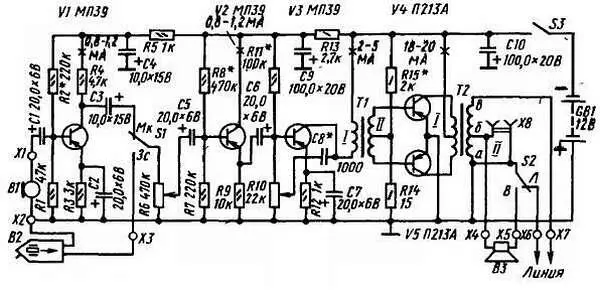

Рис. 192. Схема усилителя переносного радиоузла
Она, как видишь, очень напоминает схему первого усилителя 3Ч с двухтактным трансформаторным усилителем мощности (см. рис. 183). Выходная мощность усилителя около 1,5 Вт, но ее при рациональном расходовании вполне достаточно для радиофикации 10–12 палаток или озвучивания костровой, игровой или иной площадки, где по вечерам собираются ребята. Усилитель позволяет передавать объявления, информировать о планах и событиях лагеря, транслировать концерты грамзаписи, а если к нему добавить приемную приставку, то и программы местной вещательной станции. Источника питания, составленного из шести батарей 3336Л, при ежедневной 4-5-часовой работе радиоузла хватает на 4–5 дней, а батареи из девяти элементов 373 при той же нагрузке — на месяц.
Усилитель четырехкаскадный, пятитранзисторный. Его первый каскад на транзисторе V1 является микрофонным усилителем второй и третий на транзисторах V2 и V3 — предварительным усилителем напряжения, четвертый выходной каскад на транзисторах V4 и V5 — двухтактным усилителем мощности. Транзистор V2 включен по схеме ОК, все остальные транзисторы — по схеме ОЭ.
