В лагерных условиях антенной может служить отрезок изолированного провода длиной 10–15 м, подвешенный на сучке дерева, а заземлением — железный штырь, вбитый в землю.

* * *

Итак, сделан еще один шаг к практическому познанию радиотехники. Шаг очень важный. Потому что, как я уже говорил вначале этой беседы, усилитель 3Ч является составной частью многих современных радиотехнических устройств. В этом ты еще не раз убедишься.

Этой беседой начинается следующий этап твоего радиотехнического творчества — изучение и конструирование транзисторного приемника прямого усиления. О приемнике прямого усиления на электронных лампах разговор будет в следующей беседе.

Напомню: приемником прямого усиления называют радиоприемное устройство, в котором происходит только одно преобразование модулированных колебаний радиочастоты — детектирование. До детектора происходит настройка и усиление сигнала радиостанции, после детектора — усиление колебаний звуковой частоты и преобразование их в звук. Усилитель радиочастоты обеспечивает нормальную работу детектора, а усилитель 3Ч — нормальную работу динамической головки громкоговорителя. Усилители, таким образом, составляют основу приемника прямого усиления, обеспечивающего громкий прием радиовещательных станций.

Первый шаг от усилителя к приемнику прямого усиления ты уже сделал. Когда? Вспомни седьмую беседу. Тогда ты экспериментировал с усилителем на одном транзисторе, подключая его к детекторному приемнику. В результате у тебя получился простейший приемник прямого усиления — детекторный с однокаскадным усилителем 3Ч (см. рис. 91). Это был приемник 0-V-1. В той же беседе однотранзисторный рефлексный приемник был также приемником 0-V-1.

А в предыдущей беседе? Если на вход любого из усилителей ты подавал сигнал от детекторного приемника, то усилитель также превращался в приемник прямого усиления. Так, например, усилитель, смонтированный по любой из схем на рис. 174 или 175, в сочетании с детекторным приемником становился приемником прямого усиления 0-V-2, а с усилителем по схеме на рис. 183 — приемником 0-V-3.

Для закрепления в памяти принципа построения и работы таких приемников советую смонтировать и испытать приемник, схема которого изображена на рис. 197.

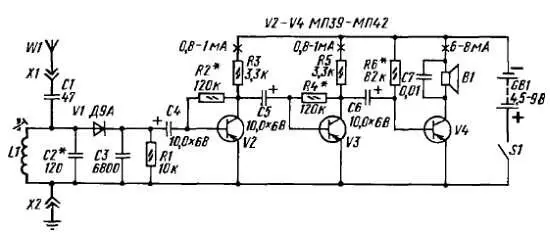

Рис. 197. Принципиальная схема приемника 0-V-3

Это приемник 0-V-3 с настройкой на одну местную радиовещательную станцию. Его входной колебательный контур образуют катушка L1 с конденсатором С2 и подключенные к ним внешняя антенна W1 и заземление. Грубая настройка контура на волну радиостанции осуществляется подбором конденсатора С2, а точная — изменением индуктивности катушки подстроечным ферритовым сердечником.

Входной колебательный контур с диодом V1 и резистором R1, выполняющим роль нагрузки детектора, образуют не что иное, как знакомый тебе детекторный приемник. Сигнал звуковой частоты, создающийся на резисторе R1, через конденсатор С4 поступает на вход усилителя 3Ч, усиливается тремя его каскадами и головкой громкоговорителя, включенной в коллекторную цепь выходного транзистора V4, преобразуется в звуковые колебания. Предполагается, что для приемника будет использован абонентский громкоговоритель с динамической головкой мощностью 0,25-0,5 Вт, а его согласующий трансформатор будет выполнять роль выходного трансформатора приемника.

Все транзисторы включены по схеме ОЭ. Начальное напряжение смещения на базы транзисторов V2 и V3 подается с коллекторов через соответствующие им резисторы R2 и R4, что улучшает термостабильность режима работы этих транзисторов.

Для питания приемника используй одну или две соединенные последовательно батареи 3336Л. Независимо от напряжения источника питания, коллекторные токи транзисторов устанавливай те, что указаны на схеме. Сравни работу приемника при разных напряжениях источника питания.

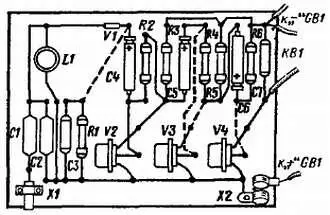

Детали приемника можно смонтировать на гетинаксовой плате размерами примерно 70х90 м (рис. 198).

Рис. 198. Монтажная плата приемника
