Эти преимущества бестрансформаторных усилителей достигаются в основном за счет усложнения их выходных каскадов и некоторого увеличения расхода энергии на их питание.

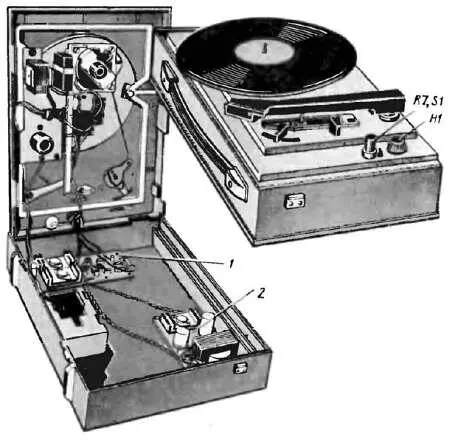

Внешний вид и внутреннее устройство электрофона показаны на рис. 187.

Рис. 187. Размещение усилителя и его блока питания в корпусе электропроигрывателя

Усилитель 1 и блок питания 2 смонтированы на отдельных платах, которые (с учетом конструктивных особенностей электропроигрывателя) винтами с гайками на невысоких цилиндрических стойках укреплены на дне корпуса. Регулятор громкости R7, объединенный с выключателем питания S1, и индикатор включения питания Н1 находятся на панели ЭПУ возле звукоснимателя.

Гнездовую часть штепсельного разъема (двухгнездовую колодку) для соединения звуковой катушки головки громкоговорителя с выходом усилителя можно укрепить на одной из боковых стенок.

Внешний вид монтажных плат усилителя, блока питания и соединения деталей на них показаны на рис. 188 и 189.

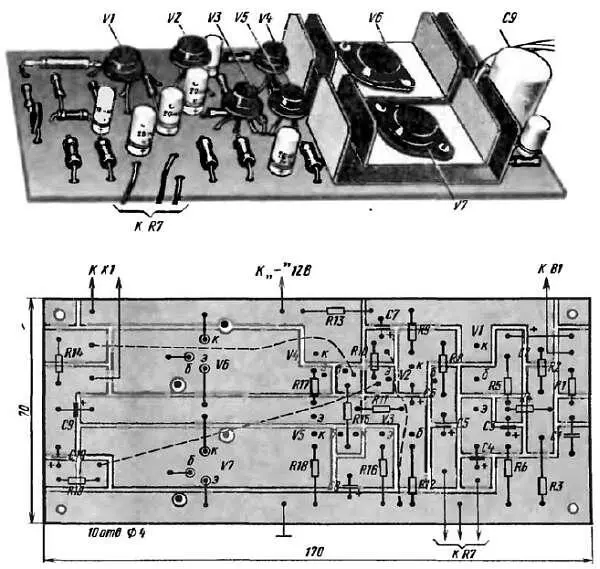

Рис. 188. Внешний вид и плата усилителя

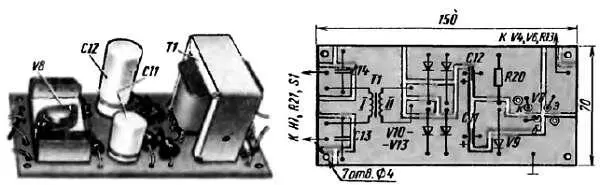

Рис. 189. Внешний вид и плата блока питания усилителя

Их печатные платы выполнены из фольгированного стеклотекстолита толщиной 1,5 мм способом, описанным в девятой беседе (см. с. 145). Монтаж может быть навесным, с использованием пустотелых заклепок или шпилек, запрессованных в отверстиях в гетинаксовых или текстолитовых платах. Статический коэффициент передачи тока h 21Э транзисторов может быть 40 50. В первом каскаде усилителя желательно использовать малошумящий транзистор МП39Б, П27A или ГТ310А. Транзистор МП38 (V5) можно заменить транзисторами МГТ35 МП37, а П213 — транзисторами П201 П203, П214. Все постоянные резисторы МЛТ-0,5 (можно МЛТ-0,25, МЛТ-0,125), переменный резистор R7 (с выключателем питания S1) СПЗ-4ВМ. Все электролитические конденсаторы, кроме С2 (для удобства монтажа он К50-3), типа К50-6. Неэлектролитические конденсаторы любые (МБ, КЛС, КСО, К20-7А), но номинальное напряжение конденсаторов С13 и С14 должно быть не менее 400 В. Динамическая головка В2 громкоговорителя мощностью не менее 1 Вт (например, 1ГД-36, 1ГД-40, 2ГД-22, 3ГД-31).

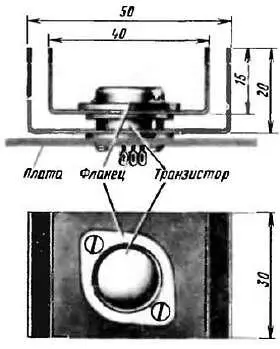

Мощные транзисторы усилителя и стабилизатора напряжения блока пихания снабжены теплоотводами (радиаторами) П-образными пластинками из дюралюминия, плотно прилегающими к корпусам транзисторов (рис. 190).

Рис. 190. Мощный транзистор с теплоотводом

Вокруг крепежных винтов теплоотводов с транзисторами фольгу на плате нужно удалить. Выводы транзисторов, на которые надеты отрезки поливинилхлоридной трубки, соединены с соответствующими им токонесущими площадками плат, изолированными монтажными проводниками.

В качестве сетевого трансформатора блока питания использован выходной трансформатор кадровой развертки ТВК-110-Л-2. Его обмотка I (2430 витков провода ПЭВ-1 0,15) работает как сетевая, обмотка II (150 витков провода ПЭВ-1 0,55) — как понижающая, а обмотка III не используется. Такую функцию в блоке питания может выполнять также трансформатор ТВК-90. Для выпрямителя пригодны любые плоскостные диоды. Стабилитрон Д815Д можно заменить близкими ему по напряжению стабилизации стабилитронами Д811, Д813, Д814Г.

Конструкция громкоговорителя может быть как горизонтальной (рис. 191), так и вертикальной — это дело вкуса.

Рис. 191. Громкоговоритель

Для его ящика используй хорошо проклеенную толстую фанеру или плиту спрессованной древесной стружки (ДСП). В лицевой панели выпили (или выруби стамеской) отверстие по диаметру диффузора головки и спереди задрапируй нетолстой декоративной тканью. Части ящика соединяй вместе на клею при помощи брусков по углам внутри. Очень важно, чтобы все соединения деталей ящика были прочными, иначе звук будет дребезжащим. К звуковой катушке головки подключи двухжильный провод длиной 1,5 м со штепсельной частью разъема на конце для подключения к выходу усилителя.
