Полевой транзистор значительно повышает входное сопротивление усилителя, что улучшает согласование его с большим внутренним сопротивлением пьезокерамического звукоснимателя, и дает небольшое дополнительное усиление сигнала. Монтируя полевой транзистор на плате, оберегай нижнюю часть его корпуса от попадания капелек припоя, канифоли или канифольного флюса, иначе его входное сопротивление резко ухудшится и никакого улучшения усилителя не получится.

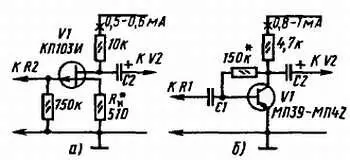

Рис. 185. Входные каскады усилителя

Если звукосниматель, которым ты будешь пользоваться, магнитный, то биполярный транзистор первого каскада включай по схеме ОЭ (рис. 185, б ), а резистор R2 (220 кОм) исключи. При этом сопротивление переменного резистора R1, выполняющего роль нагрузки звукоснимателя и регулятора громкости, должно составлять 6,8-10 кОм.

Может случиться, что коэффициент h 21Э имеющихся у тебя транзисторов небольшой, например 15–20. Такие транзисторы, если, конечно, они исправны, тоже можно использовать в первом и втором каскадах усилителя, включая их по схеме составного транзистора. О таком соединении транзисторов я рассказывал тебе еще в седьмой беседе.

В усилитель можешь ввести регулятор тембра звука. Для этого между базой транзистора V2 и заземленным проводником включи последовательно соединенные конденсатор емкостью 0,2–0,25 мкФ и переменный резистор с номинальным сопротивлением 6,8-10 кОм. С уменьшением сопротивления резистора, когда колебания высших звуковых частот будут все более срезаться, звук в головке будет становиться все более глухим. Подобную цепочку регулирования тембра звука, только с конденсатором емкостью 0,02-0,025 мкФ, можно также включить между базой и коллектором того же транзистора. В этом случае тембр звука будет изменяться в результате изменения глубины отрицательной обратной связи, создающейся между коллекторной и базовой цепями транзистора.

Когда усилитель будет готов и проверен в работе, тебе, я уверен, захочется сделать более мощный усилитель, чтобы значительно повысить громкость звуковоспроизведения. Такое желание вполне закономерно. Вот как его можно осуществить.

Для проигрывания грампластинок наша промышленность выпускает электропроигрывающие устройства, называемые сокращенно ЭПУ. Механизм наиболее массовых ЭПУ состоит из пьезокерамического звукоснимателя, электродвигателя с диском для грампластинки и системы рычагов для пуска и автоматической остановки электродвигателя по окончании грамзаписи. Именно такими электромеханическими устройствами снабжают все радиолы — радиовещательные приемники, усилители 3Ч которых можно использовать для воспроизведения грамзаписи.

В твоем распоряжении может оказаться ЭПУ, вмонтированное в пластмассовый ящик, похожий на чемодан. Для воспроизведения грамзаписи при этом нужен радиовещательный приемник или телевизор, в которых предусмотрены гнезда для подключения звукоснимателя ЭПУ, или усилитель 3Ч с громкоговорителем на выходе.

А нельзя ли усилитель вмонтировать непосредственно в корпусе электропроигрывателя? Разумеется, можно! Получится переносный электрофон. Такое радиотехническое устройство для громкого воспроизведения грамзаписи я и предлагаю тебе для конструирования.

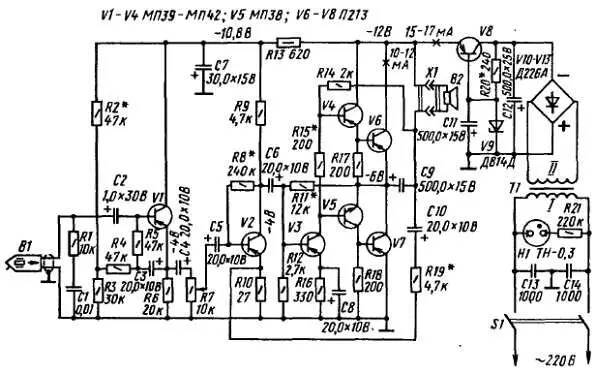

Принципиальная схема возможного варианта усилителя электрофона изображена на рис. 186. Здесь из всех элементов ЭПУ показан только звукосниматель В1, подключенный ко входу усилителя.

Рис. 186. Схема усилителя электрофона

Первая, наиболее характерная особенность этого усилителя заключается в том, что его питание, как и питание электродвигателя ЭПУ, осуществляется от сети переменного тока, а вторая — то, что усилитель бестрансформаторный.

Номинальная выходная мощность усилителя 1 Вт, чувствительность около 100 мВ. Полоса частот равномерно усиливаемых колебаний примерно от 30 до 15 кГп. Электродинамическую головку прямого излучения В2 выносного громкоговорителя подключают к выходу усилителя через двухконтактный штепсельный разъем X1.

Разбор работы усилителя начну с блока питания. В него входят: сетевой трансформатор Т1, двухполупериодный выпрямитель на диодах V10-V13, включенных по мостовой схеме, стабилитрон V9, транзистор V8 и электролитические конденсаторы С12 и С11. Эта часть схемы должна напомнить тебе выпрямитель со стабилизатором выходного напряжения, который я рекомендовал тебе в предыдущей беседе. Только здесь выходное напряжение не регулируется и равно 12 В, т. е. напряжению стабилизации используемого в блоке стабилитрона Д814Д. Это стабилизированное напряжение блока подается к усилителю.
