Для измерения основных параметров усилителей нужны генератор колебаний звуковой частоты, вольтметр переменного напряжения, осциллограф и некоторые другие измерительные приборы. Они есть в радиолабораториях Дворцов и Домов пионеров и школьников, станций и клубов юных техников, в спортивно-технических клубах ДОСААФ, куда ты, если захочешь, можешь обратиться с просьбой измерить параметры сконструированного усилителя.

Перехожу к практике. Расскажу о трех усилителях 3Ч.

Сразу же сделаю оговорку: хотя сейчас и пойдет разговор об усилителе 3Ч для воспроизведения грамзаписи, он с таким же успехом может стать составной частью малогабаритного транзисторного радиоприемника.

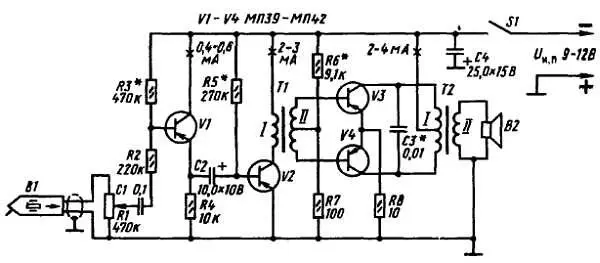

Принципиальная схема усилителя показана на рис. 183.

Рис. 183. Схема усилителя 3Ч

Его выходная мощность — около 150 мВт, чувствительность — не хуже 150 мВ. Мощность, конечно, небольшая, но она все же обеспечит достаточно громкое воспроизведение грамзаписи. Питать усилитель можно от источника напряжением 9-12 В, составленного из двух-трех батарей 3336Л, или от электросети через выпрямитель. Средний ток, потребляемый усилителем от источника питания, не превышает 40 мА.

Разберемся, что в этом усилителе тебе уже знакомо, а что еще нет. Начнем со входа. Сигнал звуковой частоты от пьезокерамического звукоснимателя В1 поступает на переменный резистор R1, а с его движка — на базу транзистора первого каскада через конденсатор С1 и резистор R2. Переменный резистор R1 выполняет функцию регулятора громкости: при перемещении движка вверх (по схеме) на базу транзистора V1 подается все большее напряжение сигнала, громкость увеличивается. Когда же движок находится в крайнем нижнем (по схеме) положении, базовая цепь по переменному току оказывается замкнутой на общий проводник цепи питания усилителя и сигнал от звукоснимателя на транзистор не поступает — звука нет. Резистор R2 — вспомогательный элемент. Он устраняет характерное для пьезокерамического звукоснимателя «шипение». Но в принципе этого корректирующего резистора может и не быть во входной цепи.

Для пьезокерамического звукоснимателя входное сопротивление усилителя должно быть возможно большим. Поэтому транзистор V1 первого каскада включен по схеме ОК. Смещение на его базу подается через резистор R3. Напряжение сигнала с нагрузочного резистора R4 этого каскада через конденсатор С2 поступает на базу транзистора V2, включенного по схеме ОЭ. Эта часть усилителя тебе уже знакома, так как она в основном является повторением простого двухкаскадного усилителя. Разница только в способе включения первого транзистора. А третий, выходной каскад является двухтактным трансформаторным усилителем мощности, с принципом работы которого я познакомил тебя в этой беседе.

Двухтактный режим работы транзисторов выходного каскада задает второй каскад усилителя на транзисторе V2. В коллекторную цепь этого транзистора включена первичная обмотка межкаскадного трансформатора Т1, вторичная обмотка которого, как и первичная обмотка выходного трансформатора Т2, имеет отвод от середины. Через этот отвод и секции вторичной обмотки на базы транзисторов V3 и V4 подается с делителя R6, R7 напряжение смещения. Резистор R8 термостабилизирует режим работы транзисторов выходного каскада. В состоянии покоя транзисторы V3 и V4 практически закрыты. Когда же на выходе предоконечного каскада появляется сигнал, на базы транзисторов выходного каскада подается в противофазе напряжение звуковой частоты, индуцируемое во вторичной обмотке трансформатора Т1. Это и обеспечивает выходному каскаду двухтактный режим работы.

Каскад усилителя, с помощью которого на выходные транзисторы подается напряжение в противофазе, т. е. со сдвигом фаз на 180, называют фазоинверсным каскадом . Значит, в нашем усилителе каскад на транзисторе V2 является фазоинверсным, т. е. фазоповорачивающим.

А каковы функции конденсаторов С3 и С4? Конденсатор С3, подключенный параллельно первичной обмотку выходного трансформатора, срезает высшие частоты звукового диапазона, предотвращая тем самым самовозбуждение усилителя — явление, проявляющее себя свистом или шумом. Подбирая емкость этого конденсатора, можно, кроме того, опытным путем установить наиболее приятный тембр звука. Конденсатор С4 шунтирует источник питания по переменному току — пропускает через себя переменную составляющую усиливаемого сигнала, минуя источник питания.
