Усилитель с такой системой стабилизации режима транзистора практически не чувствителен к колебаниям температуры и, кроме того, что не менее важно, к смене транзисторов.

Во всех ли случаях именно так следует стабилизировать режим работы транзистора? Нет, конечно. Ведь все зависит от того, для какой цели предназначается усилитель. Если усилитель будет работать только в домашних условиях, где перепад температур незначительный, жесткая термостабилизация не обязательна. А если ты собираешься строить усилитель или приемник, который бы устойчиво работал и дома, и на улице, то, конечно, надо стабилизировать режим транзисторов, даже если устройство придется усложнять дополнительными деталями.

Рассказывая в начале этой беседы о назначении каскадов усилителя, я, как бы забегая вперед, сказал, что в выходных каскадах, являющихся усилителями мощности, радиолюбители используют такие же маломощные транзисторы, как и в каскадах усиления напряжения. У тебя тогда, естественно, мог возникнуть, а может быть возникал вопрос: как это достигается? Отвечаю на него сейчас.

Такие каскады называют двухтактными усилителями мощности. Причем они могут быть трансформаторными, т. е. с использованием в них трансформаторов, или бестрансформаторными.

В твоих конструкциях будут применены обе разновидности двухтактного усилителя колебаний звуковой частоты. Разберемся в принципе их работы.

Упрощенная схема двухтактного трансформаторного каскада усиления мощности и графики, иллюстрирующие его работу, приведены на рис. 180. В нем, как видишь, два трансформатора и два транзистора.

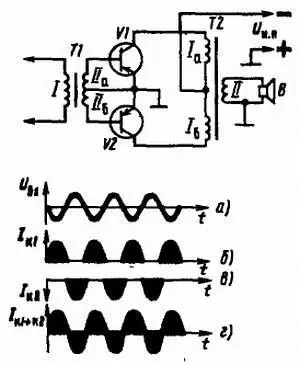

Рис. 180. Двухтактный трансформаторный усилитель мощности и графики, иллюстрирующие его работу

Трансформатор Т1 межкаскадный, связывающий предоконечный каскад со входом усилителя мощности, а трансформатор Т2 — выходной. Транзисторы V1 и V2 включены по схеме ОЭ. Их эмиттеры, как и средний вывод вторичной обмотки межкаскадного трансформатора, «заземлены» — соединены с общим проводником источника питания U ип . Отрицательное напряжение питания на коллекторы транзисторов подается через первичную обмотку выходного трансформатора Т2: на коллектор транзистора V1 — через секцию I а , на коллектор транзистора V2 — через секцию I б . Каждый транзистор и относящиеся к нему секции вторичной обмотки межкаскадного трансформатора и первичной обмотки выходного трансформатора представляют обычный, уже знакомый тебе однотактный усилитель. В этом нетрудно убедиться, если прикрыть листком бумаги одно из таких плеч каскада. Вместе же они образуют двухтактный усилитель мощности.

Сущность работы двухтактного усилителя заключается в следующем. Колебания звуковой частоты (графика на рис. 180) с предоконечного каскада подаются на базы обоих транзисторов так, что напряжения на них изменяются в любой момент времени в противоположных направлениях, т. е. в противофазе. При этом транзисторы работают поочередно, на два такта за каждый период подводимого к ним напряжения.

Когда, например, на базе транзистора V1 отрицательная полуволна, он открывается и через секцию I а первичной обмотки выходного трансформатора идет ток только этого транзистора (график б ). В это время транзистор V2 закрыт, так как на его базе положительная полуволна напряжения. В следующий полупериод, наоборот, положительная полуволна будет на базе транзистора V1, а отрицательная — на базе транзистора V2. Теперь открывается транзистор V2 и через секцию I б первичной обмотки выходного трансформатора идет ток его коллектора (график в ), а транзистор V1, закрываясь, «отдыхает». И так при каждом периоде звуковых колебаний, подводимых к усилителю. В обмотке трансформатора коллекторные токи обоих транзисторов суммируются (график г ), в результате на выходе усилителя получаются более мощные электрические колебания звуковой частоты, чем в обычном однотактном усилителе. Динамическая головка В , подключенная ко вторичной обмотке трансформатора, преобразует их в звук.

Теперь, пользуясь схемой на рис. 181, разберемся в принципе работы бестрансформаторного усилителя мощности.

Рис. 181. Двухтактный бестрансформаторный усилитель мощности

Здесь также два транзистора, но они разной структуры: транзистор V1 — р-n-р , транзистор V2 — n-p-n . По постоянному току транзисторы включены последовательно, образуя как бы делитель напряжения питающего их источника постоянного тока. При этом на коллекторе транзистора V1 относительно средней точки между ними, называемой точкой симметрии, создается отрицательное напряжение, равное половине напряжения источника питания, а на коллекторе транзистора V2 — положительное, и также равное половине напряжения источника питания U и. п . Динамическая головка В включена в эмиттерные цепи транзисторов: для транзистора V1 — через конденсатор С2, для транзистора V2 — через конденсатор С1. Таким образом, транзисторы по переменному току включены по схеме ОК (эмиттерными повторителями) и работают на одну общую нагрузку — головку В .
